法蘭密(mi)封面尺(chi)寸與其相配合(he)的(de)墊(dian)片尺(chi)寸直接有(you)關。

一、歐洲(zhou)法蘭體系

1. 突面、凹面／凸面、榫面／槽面法蘭(lan)密(mi)封面尺寸

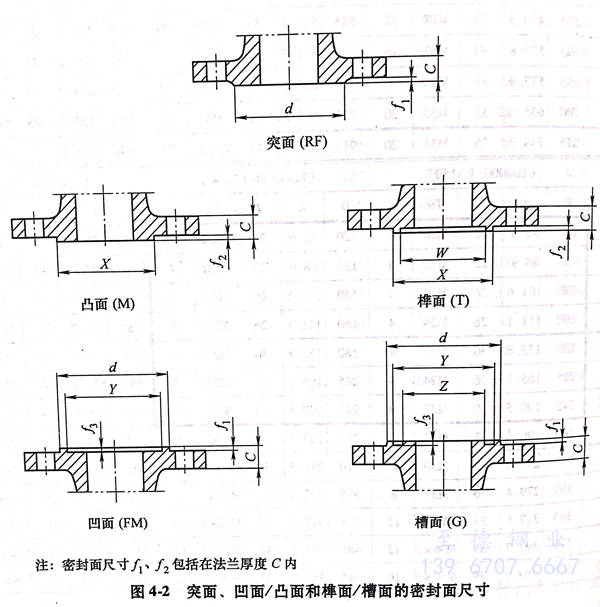

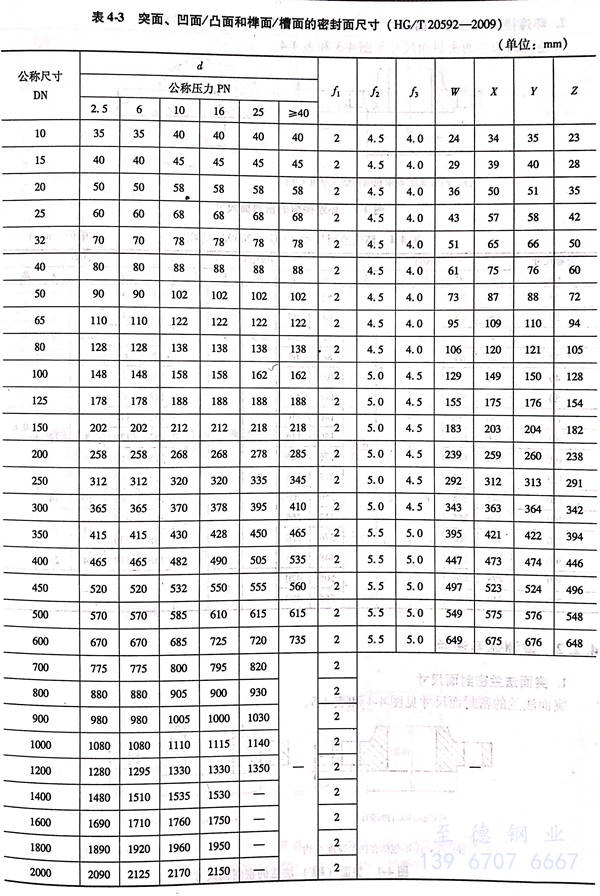

  突面(mian)、凹面(mian)／凸面(mian)、榫面(mian)／槽面(mian)法蘭密(mi)封面(mian)尺(chi)寸見圖(tu) 4-2 和 表 4-3 。

2. 環連接面(mian)法蘭密封面(mian)尺寸(cun)

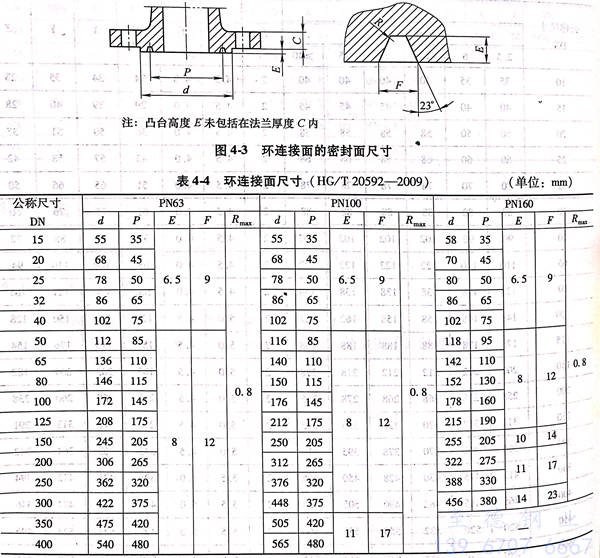

 環連接面法蘭的(de)密封(feng)面吃飯見圖 4-3 和 表(biao) 4-4 。

二、美(mei)洲(zhou)體系法蘭(lan)

 1. 突面法蘭密(mi)封面尺寸

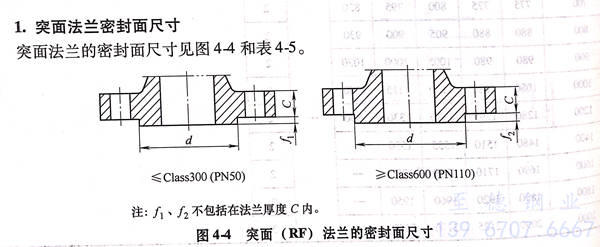

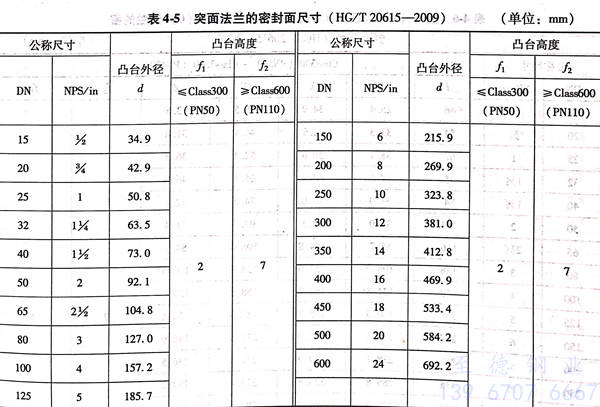

 突面(mian)法(fa)蘭的(de)密封面(mian)尺寸見圖(tu) 4-4 和(he) 表(biao) 4-5 。

 2. 凹面／凸面、榫面／槽面法蘭密封(feng)面尺寸

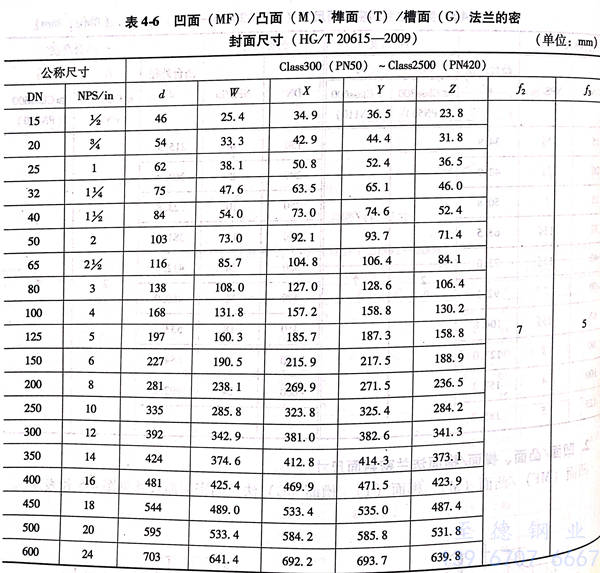

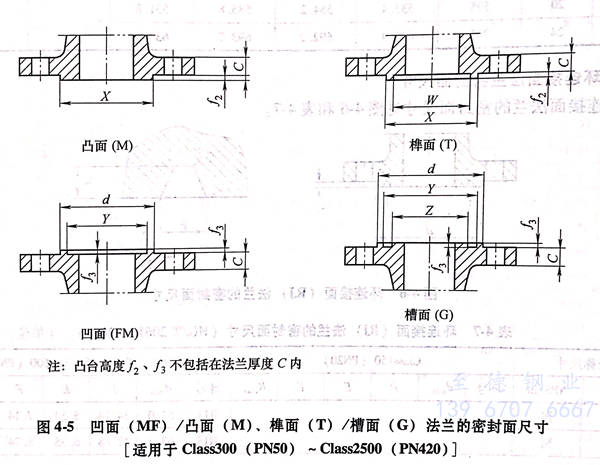

 凹面(mian)(mian)(mian)(mian)（MF)/凸面(mian)(mian)(mian)(mian)（M)、榫面(mian)(mian)(mian)(mian)（T)/槽面(mian)(mian)(mian)(mian)（G)法(fa)蘭的密封面(mian)(mian)(mian)(mian)尺寸見圖4-5和表4-6。

3. 環連接面法蘭密封面尺寸(cun)

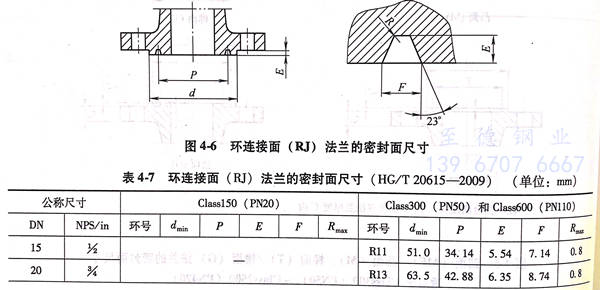

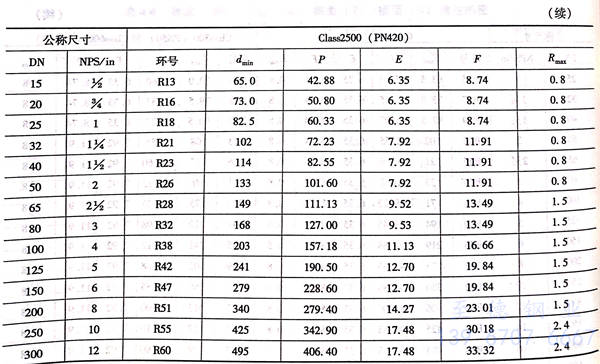

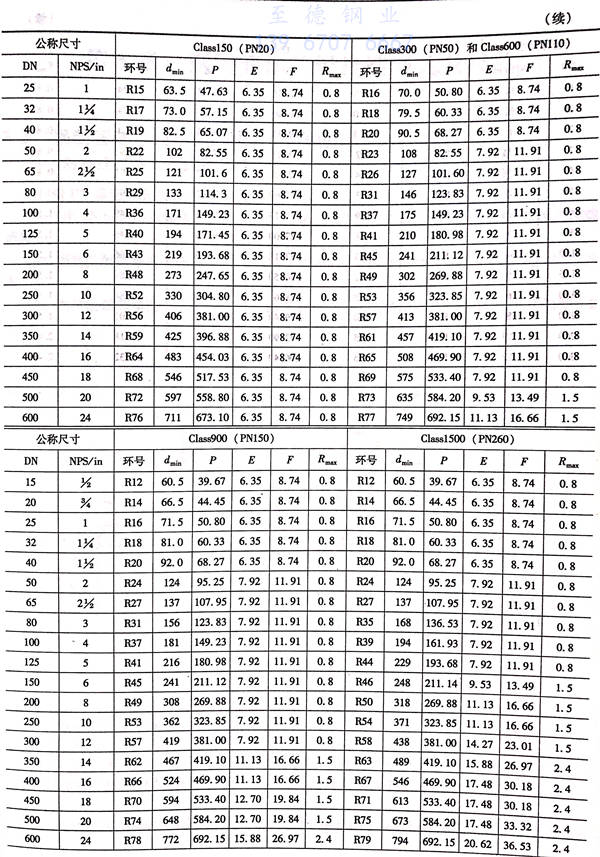

環(huan)連(lian)接面法(fa)蘭密(mi)封面尺寸見圖(tu) 4-6 和 表 4-7 。
