一(yi)、基本識別(bie)色

1. 識別色(se)規定

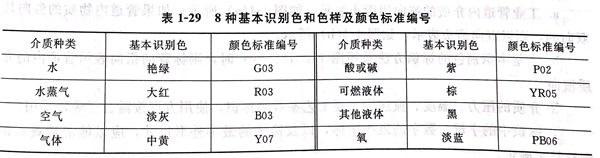

 根據管道內物質的一般性能分為8類，并(bing)相(xiang)(xiang)應規定(ding)了8種基本識別色和(he)相(xiang)(xiang)應的顏色標準編號(hao)及色樣，如表1-29所(suo)示。

2. 基本(ben)識別色標識方法

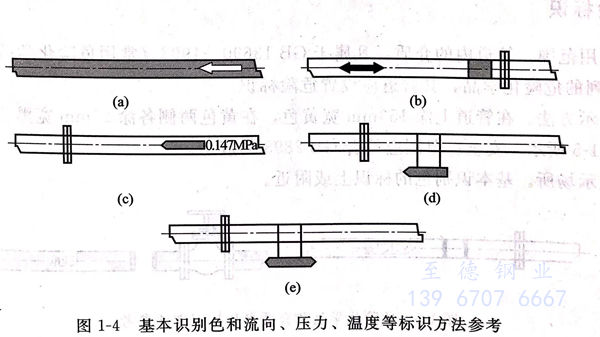

  工業(ye)管道的基本識(shi)別色標(biao)識(shi)方(fang)法(fa)，應(ying)從以下5種方(fang)法(fa)中選擇，如圖1-4所示，說明如下。

  ①. 管道全長(chang)上標識(shi)。

  ②. 在管道(dao)上以寬為 150mm 的色環標識。

 ③. 在管道上以長方形(xing)的(de)識別(bie)色(se)標(biao)牌標(biao)識。

 ④. 在管道上以(yi)帶箭頭(tou)的(de)長方形識別色標牌標識。

 ⑤. 在管(guan)道上以系掛的(de)識(shi)別色標牌標識(shi)。

 ⑥. 當采用圖1-4(b)~(e)所(suo)示方法(fa)時(shi)，兩(liang)個標識之間(jian)的最小距離應為10m.

 ⑦. 圖1-4(c)~(e)的標(biao)牌最小尺寸(cun)應以能(neng)清(qing)楚觀察識別(bie)色來(lai)確(que)定(ding)。

 ⑧. 當(dang)管(guan)道采用圖1-4(b)~(e)所示(shi)方法時，其標(biao)識的場所應該包括(kuo)所有管(guan)道的起點，終點、交叉點、轉彎處、閥門和穿墻孔(kong)兩側等的管(guan)道上和其他(ta)需要標(biao)識的部位。

二、識(shi)別符號

工業管道的(de)識(shi)別符號由(you)介質名稱(cheng)、流向(xiang)和主要工藝參數等(deng)組成，其標(biao)識(shi)應符合下列要求。

 ①. 介質名稱的標識。

  a.用介質(zhi)全稱標(biao)識。例如氮氣、硫酸、甲醇。

   b.用化學分子式標識。例如N₂、H₂SO₄、CH₃OH.

②. 介質流向(xiang)的標(biao)識。

  a. 工業管道(dao)內(nei)(nei)介(jie)質的流(liu)(liu)向(xiang)用箭(jian)頭(tou)表示(shi)，如(ru)(ru)(ru)圖(tu)1-4(a)所(suo)(suo)示(shi)；如(ru)(ru)(ru)果管道(dao)內(nei)(nei)物質的流(liu)(liu)向(xiang)是雙向(xiang)的，則以(yi)雙向(xiang)箭(jian)頭(tou)表示(shi)，如(ru)(ru)(ru)圖(tu)1-4(b)所(suo)(suo)示(shi)。

  b. 當基本識(shi)別(bie)色的(de)(de)標識(shi)方(fang)法采用圖1-4(d)、（e)時，則標牌的(de)(de)指向表示管道內的(de)(de)介(jie)質流向。

 ③. 介質(zhi)的壓(ya)力(li)、溫度、流(liu)速等主要工藝參數的標識，使用(yong)方(fang)可(ke)按需自行確(que)定采用(yong)。

 ④. 標識中的(de)字(zi)母、數字(zi)的(de)最(zui)小(xiao)字(zi)體，以及箭頭(tou)的(de)最(zui)小(xiao)外形尺(chi)寸，應以能(neng)清觀察識別符(fu)號來確定。

三、安全標識

 1. 危險(xian)標(biao)識

   ①. 適用范圍

   管道(dao)內的介質，凡屬于GB 13690-1992《常用(yong)危險化(hua)學品的分類及標志》中所列的危險化(hua)學品，其管道(dao)應設置危險標識。

   ②. 表(biao)示(shi)方法

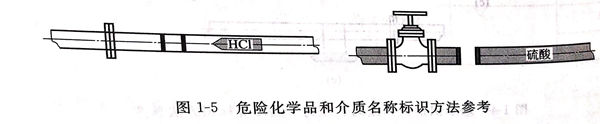

   在(zai)管(guan)道(dao)上涂(tu)150mm寬(kuan)(kuan)黃色(se)(se)，在(zai)黃色(se)(se)兩(liang)側各涂(tu)25mm寬(kuan)(kuan)黑色(se)(se)的(de)色(se)(se)環或色(se)(se)帶，如圖1-5所示。安全色(se)(se)范圍應符合GB2893的(de)規定。

   ③. 表(biao)示場所

   基本識(shi)別色的標識(shi)上或(huo)附近。

 2. 消(xiao)防標識

 工業生產中設置的消(xiao)防專(zhuan)用管道應遵守GB 13495-1992的規定(ding)，并在管道上標(biao)識(shi)“消(xiao)防專(zhuan)用”識(shi)別符號。
