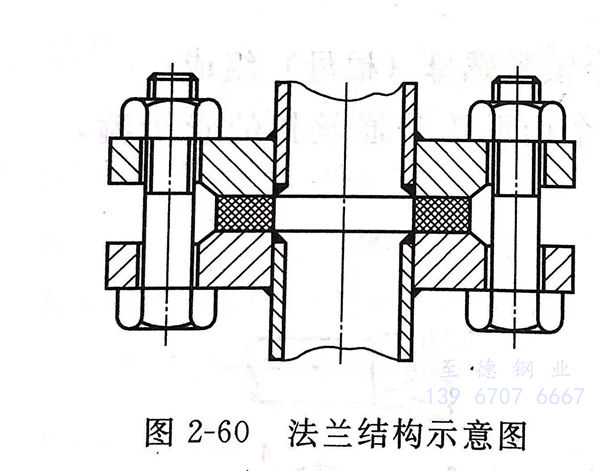

亞洲歐美色綜合一區二區在線:管法蘭是為了滿足生產工藝的要求，或者制造、運輸、安裝檢修的方便而采用的一組帶有均布螺栓孔圓盤的一種可拆的密封連接形式。法蘭密(mi)封(feng)形式(shi)一般是依靠其連接螺栓所(suo)產生的預緊力，通(tong)過(guo)各種(zhong)固體墊(dian)片(pian)或液(ye)體墊(dian)片(pian)達到(dao)足夠的工作密(mi)封(feng)比(bi)壓(ya)，來(lai)阻止(zhi)被密(mi)封(feng)流體介(jie)質(zhi)的外泄，屬于強制密(mi)封(feng)范(fan)疇，如圖2-60所(suo)示。


圖 60.jpg


  我國國標GB/T 9112-2000《鋼(gang)制(zhi)管(guan)法(fa)蘭，類(lei)(lei)型與參(can)數(shu)(shu)》規定了鋼(gang)制(zhi)管(guan)法(fa)蘭的類(lei)(lei)型與參(can)數(shu)(shu)。鋼制管法蘭(lan)的類型與(yu)參數包括公稱壓力、公稱尺寸與(yu)鋼管外徑、法蘭(lan)類型及(ji)其適用范(fan)圍和密封形(xing)式及(ji)代號。


1. 公稱壓力

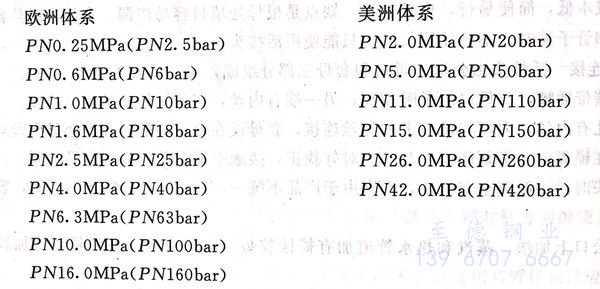

  我國(guo)目(mu)前采用的(de)是歐洲(zhou)管(guan)(guan)法蘭體(ti)系和美(mei)洲(zhou)管(guan)(guan)法蘭體(ti)系的(de)15個公稱壓(ya)力等(deng)(deng)級。在管(guan)(guan)道工程圖(tu)中選(xuan)用歐洲(zhou)體(ti)系的(de)較(jiao)多，但進口項目(mu)圖(tu)紙中各種體(ti)系都會(hui)涉及到(dao)，要注意(yi)區分和識別。兩個體(ti)系的(de)公稱壓(ya)力等(deng)(deng)級用PN標記如下:




2. 公稱尺寸與(yu)鋼管(guan)外徑

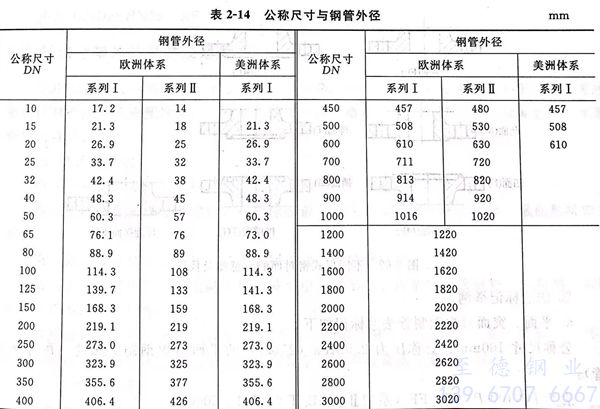

 我國選用的鋼管(guan)外徑(jing)為Ⅰ、Ⅱ兩(liang)個系(xi)(xi)(xi)(xi)列(lie)，系(xi)(xi)(xi)(xi)列(lie)Ⅰ為國際(ji)通系(xi)(xi)(xi)(xi)列(lie)（俗稱英制管(guan)）；系(xi)(xi)(xi)(xi)列(lie)E為國內常(chang)用系(xi)(xi)(xi)(xi)列(lie)（俗稱米(mi)制管(guan)）。兩(liang)個體系(xi)(xi)(xi)(xi)管(guan)法蘭的公稱尺(chi)寸(cun)和鋼管(guan)外徑(jing)應符合表2-14的規定。


表 14.jpg


 3. 法(fa)蘭類型(xing)

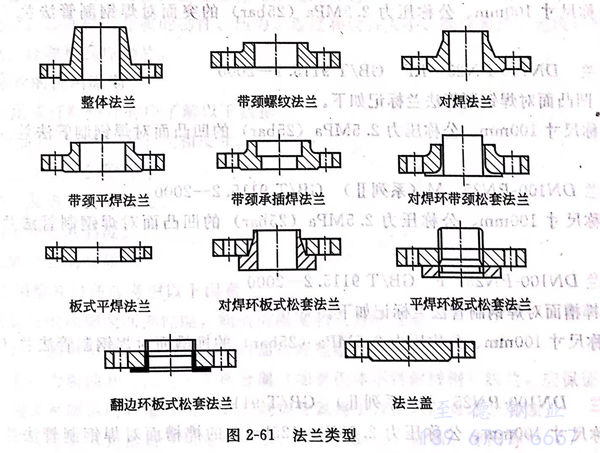

 法蘭類型應符(fu)合(he)圖2-61的(de)規定。


圖 61.jpg


 4. 密封面(mian)形式及代號


圖 62.jpg

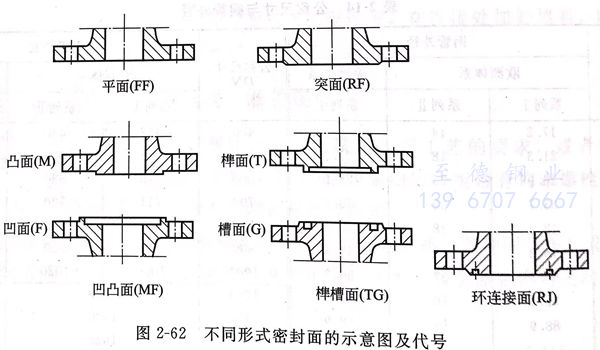

 法蘭的密封面(mian)形(xing)式及代號應符合(he)圖2-62的規定。



 5. 法蘭標記方式


 ①. 法蘭應按(an)公稱尺寸、公稱壓力、密封(feng)面(mian)形式代(dai)(dai)號(hao)、螺紋特性代(dai)(dai)號(hao)或配(pei)(pei)用的鋼(gang)管(guan)系(xi)(xi)列代(dai)(dai)號(hao)（配(pei)(pei)用米(mi)制管(guan)代(dai)(dai)號(hao)為“系(xi)(xi)列II”，配(pei)(pei)用英(ying)制管(guan)不標(biao)(biao)記）及標(biao)(biao)準編號(hao)進行標(biao)(biao)記。


 ②. 法蘭密封面的形式(shi)代號(hao)應(ying)符合GB/T 9112-2000《鋼制(zhi)管(guan)法蘭類型與參數》的規定(ding)。


 ③. 法蘭(lan)標記舉例


   a. 平面、突面對焊鋼制(zhi)管法蘭標記如(ru)下(xia)。


    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的平面對焊鋼制管法蘭（配用(yong)米制管）：法蘭DN100-PN25 FF(系列II)GB/T 9115.1-2000


    公(gong)稱(cheng)尺寸100mm、公(gong)稱(cheng)壓力2.5MPa(25bar)的突面對焊鋼制管(guan)(guan)法(fa)蘭（配用英制管(guan)(guan)）：法(fa)蘭 DN100-PN25 RF GB/T 9115.1-2000


   b. 凹凸面對焊鋼制管法(fa)蘭(lan)標記如下。


    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的凹凸面對焊鋼制管法(fa)蘭（配用米制管）：法(fa)蘭DN100-PN25 M(系(xi)列(lie)II)GB/T 9115.2-2000


    公(gong)稱尺寸100mm、公(gong)稱壓力2.5MPa(25bar)的凹凸(tu)面對焊鋼(gang)制管(guan)法蘭(lan)（配用英制管(guan)）： 法蘭(lan)DN100-PN25 F GB/T 9115.2-2000


 c. 榫槽(cao)面對(dui)焊鋼制(zhi)管法蘭標(biao)記如下。


    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的(de)榫槽面對焊鋼制(zhi)(zhi)管法(fa)蘭（配用米制(zhi)(zhi)管）： 法(fa)蘭 DN100-PN25 T(系列(lie)II)GB/T 9115.3-2000


   公稱尺寸(cun)100mm、公稱壓(ya)力2.5MPa(25bar)的榫槽面對(dui)焊鋼制(zhi)管法(fa)蘭（配用英制(zhi)管）：法(fa)蘭DN100-PN25 G GB/T 9115.3-2000


  d. 平面、突面對焊(han)鋼(gang)制管(guan)法蘭蓋標(biao)記如下。


    公稱尺寸100mm、公稱壓(ya)力2.5MPa(25bar)的平面對(dui)焊鋼制管(guan)法蘭蓋：法蘭DN100-PN25 FF GB/T 9123.1-2000


    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的突面對焊鋼制(zhi)管法蘭蓋(gai)：法三DN100N25 KF GB/T 9123. 1-2000
