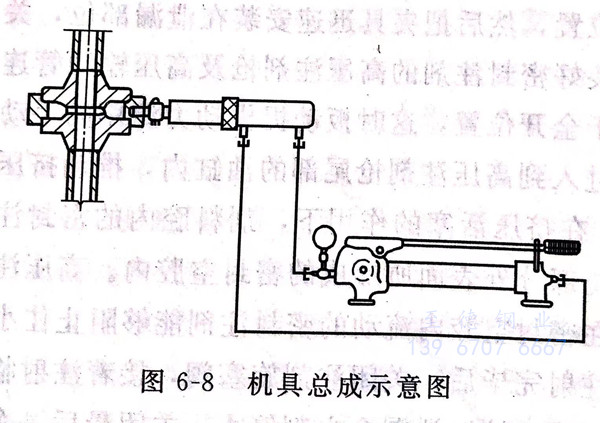

注劑式(shi)帶壓密封技術機具總成包括夾具、接頭、注劑旋塞閥、高壓注劑槍、快裝接頭、高壓輸油管、壓力表、壓力表接頭、回油尾部接頭、油壓換向閥接頭、手動液壓油泵等，如圖6-8所示。


圖 8.jpg


 1. 高(gao)壓(ya)注劑槍


 高壓(ya)(ya)注(zhu)(zhu)劑(ji)槍(qiang)(qiang)是注(zhu)(zhu)劑(ji)式帶壓(ya)(ya)密封(feng)技術的(de)專用器具(ju)。它的(de)作用是將動力(li)油(you)(you)管(guan)輸入的(de)壓(ya)(ya)力(li)油(you)(you)或(huo)螺(luo)旋力(li)，通過槍(qiang)(qiang)的(de)柱塞而轉(zhuan)變成注(zhu)(zhu)射密封(feng)注(zhu)(zhu)劑(ji)的(de)強大擠壓(ya)(ya)推力(li)，強行把槍(qiang)(qiang)前部(bu)(bu)劑(ji)料腔(qiang)內的(de)密封(feng)注(zhu)(zhu)劑(ji)注(zhu)(zhu)射到夾具(ju)與泄(xie)漏部(bu)(bu)位部(bu)(bu)分外表面所形成的(de)密封(feng)空腔(qiang)內，直到泄(xie)漏停止。


 根據(ju)高壓(ya)(ya)(ya)注劑(ji)槍(qiang)活(huo)塞桿(gan)復位方式(shi)(shi)的不(bu)同可分為(wei)三種類型：手(shou)動(dong)復位式(shi)(shi)高壓(ya)(ya)(ya)注劑(ji)槍(qiang)、油壓(ya)(ya)(ya)復位式(shi)(shi)高壓(ya)(ya)(ya)注劑(ji)槍(qiang)、自動(dong)復位式(shi)(shi)高壓(ya)(ya)(ya)注劑(ji)槍(qiang)。


  ①. 手動復位(wei)式高壓注劑槍(qiang)

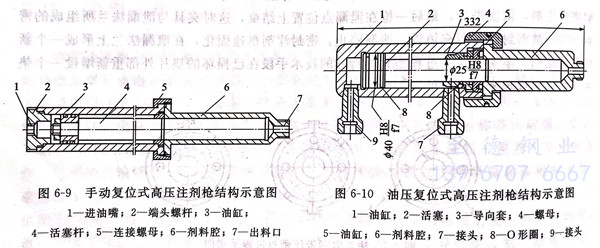

 其(qi)基本結構如圖6-9所示。工(gong)作過程(cheng)是：從(cong)高(gao)壓(ya)(ya)輸油(you)管輸出的(de)(de)(de)壓(ya)(ya)力(li)油(you)經過進油(you)嘴1進入油(you)缸(gang)尾部，推動活(huo)(huo)(huo)塞(sai)(sai)桿(gan)4向前移(yi)動，使劑(ji)(ji)料(liao)腔6內(nei)(nei)的(de)(de)(de)密(mi)(mi)封(feng)注(zhu)劑(ji)(ji)受到強(qiang)大的(de)(de)(de)擠壓(ya)(ya)力(li)，密(mi)(mi)封(feng)注(zhu)劑(ji)(ji)經出料(liao)口7被強(qiang)行擠出。活(huo)(huo)(huo)塞(sai)(sai)桿(gan)將(jiang)劑(ji)(ji)料(liao)腔內(nei)(nei)的(de)(de)(de)密(mi)(mi)封(feng)注(zhu)劑(ji)(ji)全部擠出后，設置在(zai)(zai)輸油(you)系統上的(de)(de)(de)壓(ya)(ya)力(li)表指(zhi)針會出現只升不降的(de)(de)(de)趨(qu)勢，說明注(zhu)劑(ji)(ji)行程(cheng)已經結束，這時(shi)旋開手動液(ye)壓(ya)(ya)油(you)泵(beng)的(de)(de)(de)卸油(you)閥，擰開高(gao)壓(ya)(ya)注(zhu)劑(ji)(ji)槍的(de)(de)(de)連(lian)(lian)接螺母5,用人(ren)力(li)把活(huo)(huo)(huo)塞(sai)(sai)桿(gan)從(cong)劑(ji)(ji)料(liao)腔內(nei)(nei)拔出，再靠人(ren)力(li)把活(huo)(huo)(huo)塞(sai)(sai)桿(gan)向油(you)缸(gang)內(nei)(nei)壓(ya)(ya)，同時(shi)油(you)缸(gang)內(nei)(nei)的(de)(de)(de)油(you)經來路退回(hui)到油(you)泵(beng)的(de)(de)(de)儲油(you)筒內(nei)(nei)，這樣(yang)活(huo)(huo)(huo)塞(sai)(sai)桿(gan)就會重(zhong)新(xin)回(hui)到非(fei)工(gong)作狀態。重(zhong)新(xin)在(zai)(zai)劑(ji)(ji)料(liao)腔內(nei)(nei)裝填好密(mi)(mi)封(feng)注(zhu)劑(ji)(ji)，擰上連(lian)(lian)接螺母，即可再次注(zhu)射密(mi)(mi)封(feng)注(zhu)劑(ji)(ji)。


圖 9.jpg


 ②. 油壓復位式(shi)高壓注劑(ji)槍。其基(ji)本(ben)結構如(ru)圖6-10所示。

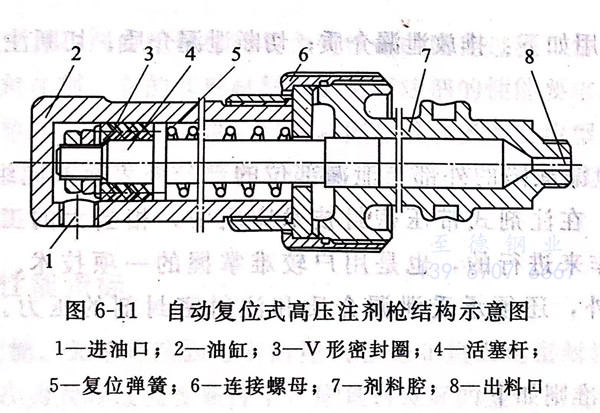

 ③.  自動復位(wei)式高壓注(zhu)劑槍。其基本(ben)結構如圖 6-11 所(suo)示。


圖 11.jpg


 2. 手動液壓油泵

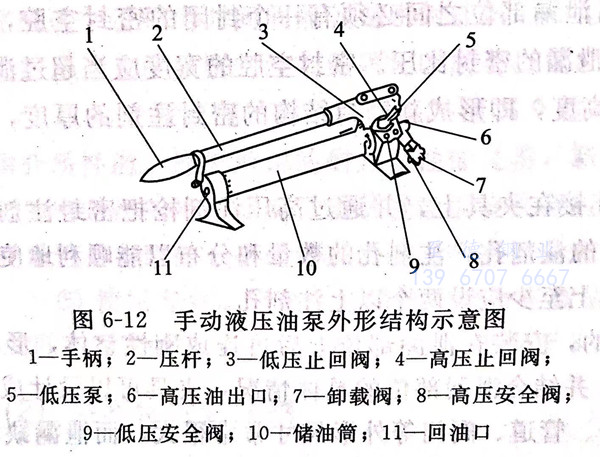

  手動液壓(ya)(ya)(ya)油(you)(you)泵(beng)(beng)是(shi)將手動的(de)機械能轉換為(wei)液體的(de)壓(ya)(ya)(ya)力能的(de)一種小(xiao)型液壓(ya)(ya)(ya)泵(beng)(beng)站，是(shi)注(zhu)劑式帶壓(ya)(ya)(ya)密(mi)封(feng)技術的(de)動力之源。手動液壓(ya)(ya)(ya)油(you)(you)泵(beng)(beng)所輸出的(de)液壓(ya)(ya)(ya)油(you)(you)經(jing)高壓(ya)(ya)(ya)輸油(you)(you)管進(jin)人高壓(ya)(ya)(ya)注(zhu)劑槍油(you)(you)缸尾部(bu)，推(tui)動柱塞向前(qian)移(yi)動，同(tong)時把劑料腔內的(de)密(mi)封(feng)注(zhu)劑注(zhu)射(she)到夾具與泄(xie)漏部(bu)位部(bu)分(fen)外表面所形成的(de)密(mi)封(feng)空腔內，直到泄(xie)漏停(ting)止。圖(tu)6-12所示為(wei)手動液壓(ya)(ya)(ya)油(you)(you)泵(beng)(beng)外形結(jie)構示意圖(tu)。


圖 12.jpg


 3. 注劑旋塞閥

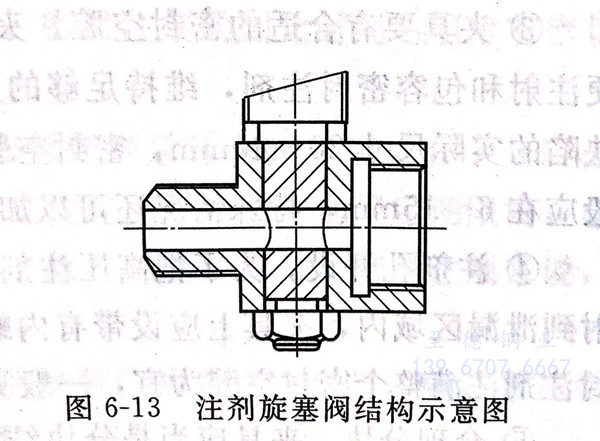

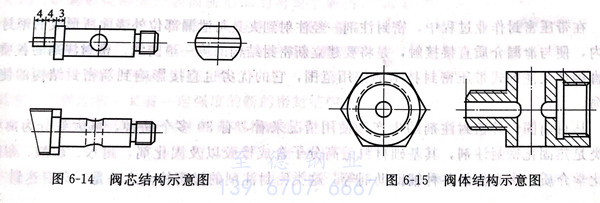

  注(zhu)劑旋(xuan)塞(sai)閥是將高壓注(zhu)劑槍連接到夾具上的(de)特殊閥門接頭。它(ta)的(de)基本結構如圖(tu)6-13所示(shi)(shi)。這種注(zhu)劑旋(xuan)塞(sai)閥由兩部(bu)分組成：其一是閥芯，如圖(tu)6-14所示(shi)(shi)；其二為閥體，如圖(tu)6-15所示(shi)(shi)。


圖 13.jpg

圖 14.jpg


  注(zhu)劑旋塞閥的作用如下(xia)：排放(fang)泄漏(lou)(lou)介(jie)質；切斷(duan)泄漏(lou)(lou)介(jie)質；切斷(duan)注(zhu)劑通道。
