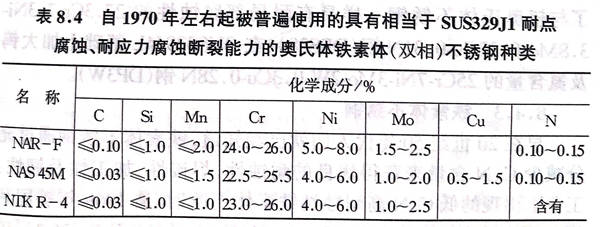

奧氏體鐵素體（雙相）不銹鋼早在20世紀30年代初就在歐洲研制出來了。當時，主要用于防止尚未獲得低碳組成的奧氏體不銹鋼發生晶間腐蝕。后來，含鉬的0.1C-26Cr-5Ni-1.5Mo鋼在美國被規范化為AISI329.而在日本國內，329鋼最初主要用于鑄造物，經過添加氮元素、調整成分平衡等過程，也逐漸可以用來制造板材了；科研工作者們針對329鋼的耐蝕性進行了基礎性研究，于1969年制造出了耐腐蝕用的25Cr-5Ni-2Mo-N鋼，該鋼改善了原來329鋼的脆性；第二年，該鋼被用于油輪的冷卻器冷卻管。此后，25Cr-5Ni-1.5Mo-1 Cu-0.1N鋼也被用于冷卻器或排煙脫硫裝置的滌氣器等，其耐點腐蝕能力引起人們的注意。同期，也開發了無特別添加氮的雙相不銹鋼，這些鋼材具有良好的耐酸性和耐強度性能，但耐點腐蝕能力差，所以不適合用于抗點腐蝕方面，用途受到限制。當時所制造的主要的雙相不銹鋼已被列在表8.4中。這些鋼種在1972年作為SUS329J1被JIS所采用。但是，雖然如前所述，氮是雙相不銹鋼用來抗點腐蝕的必要元素，但在規格上卻沒有把氮記錄進去，只承認它是一種可任意添加的元素。


表 4.jpg


 當初，人(ren)們希望把上述(shu)的(de)SUS329J1 鋼(gang)(gang)用(yong)作耐(nai)海(hai)(hai)水(shui)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)，但含氮(dan)的(de)鋼(gang)(gang)種也(ye)(ye)會(hui)在(zai)海(hai)(hai)水(shui)中短(duan)時(shi)(shi)間(jian)內(nei)發生腐(fu)(fu)蝕（特別是焊接部(bu)位），即使在(zai)常(chang)溫(wen)下(xia)也(ye)(ye)不(bu)(bu)能(neng)(neng)保(bao)證充分(fen)的(de)耐(nai)蝕性，所以(yi)(yi)(yi)逐(zhu)漸(jian)就不(bu)(bu)用(yong)在(zai)海(hai)(hai)水(shui)中了(le)。此后，作為(wei)抵抗常(chang)溫(wen)以(yi)(yi)(yi)上海(hai)(hai)水(shui)侵蝕的(de)雙相不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)，日(ri)本(ben)從1975年(nian)(nian)開始研制25 Cr-6 Ni-3 Mo-N系的(de)雙相不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)。與SUS329J1相比(bi)，這(zhe)(zhe)些(xie)(xie)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)在(zai)提高(gao)鉬含量的(de)同時(shi)(shi)，還增加了(le)少量的(de)氮(dan)元(yuan)素，而且(qie)因鎢元(yuan)素的(de)組織穩定(ding)性比(bi)鉬強，能(neng)(neng)改(gai)善耐(nai)局部(bu)腐(fu)(fu)蝕的(de)能(neng)(neng)力(li)，所以(yi)(yi)(yi)有(you)的(de)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)中還添(tian)加有(you)鎢元(yuan)素，這(zhe)(zhe)也(ye)(ye)可以(yi)(yi)(yi)用(yong)于更嚴峻的(de)海(hai)(hai)水(shui)環境(jing)中。這(zhe)(zhe)些(xie)(xie)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)于1984年(nian)(nian)被規范(fan)化(hua)為(wei)SUS329J2L（1991年(nian)(nian)改(gai)稱(cheng)為(wei)SUS329J4L).此外，在(zai)這(zhe)(zhe)一(yi)時(shi)(shi)期內(nei)，由歐洲開發的(de)多(duo)用(yong)于（海(hai)(hai)上）油井、化(hua)學品(pin)運輸(shu)船等(deng)的(de)22Cr-5Ni-3Mo-N 鋼(gang)(gang)也(ye)(ye)在(zai)日(ri)本(ben)制造出(chu)來，也(ye)(ye)在(zai)1984年(nian)(nian)規范(fan)化(hua)為(wei)SUS329J2L(1991年(nian)(nian)改(gai)稱(cheng)為(wei)SUS329J3L).表8.5列出(chu)了(le)日(ri)本(ben)國內(nei)制造的(de)相當于SUS329J4L的(de)雙相不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)的(de)名稱(cheng)及主要成分(fen)。


此后(hou)，日本(ben)不銹(xiu)鋼(gang)界通過進一步增加Cr、Mo含(han)(han)量(liang)，先后(hou)開發了與(yu)超(chao)奧氏體不銹(xiu)鋼(gang)一樣(yang)具有耐(nai)局部(bu)腐蝕性的27.3Cr-7.3Ni-3.8Mo-0.32Cu-0.31N鋼(gang)（DPS28)、在SUS329J4L 基礎上(shang)加大(da)鎢及氮含(han)(han)量(liang)的25Cr-7Ni-3Mo-2W-0.3Cu-0.28N鋼(gang)（DP3W).
