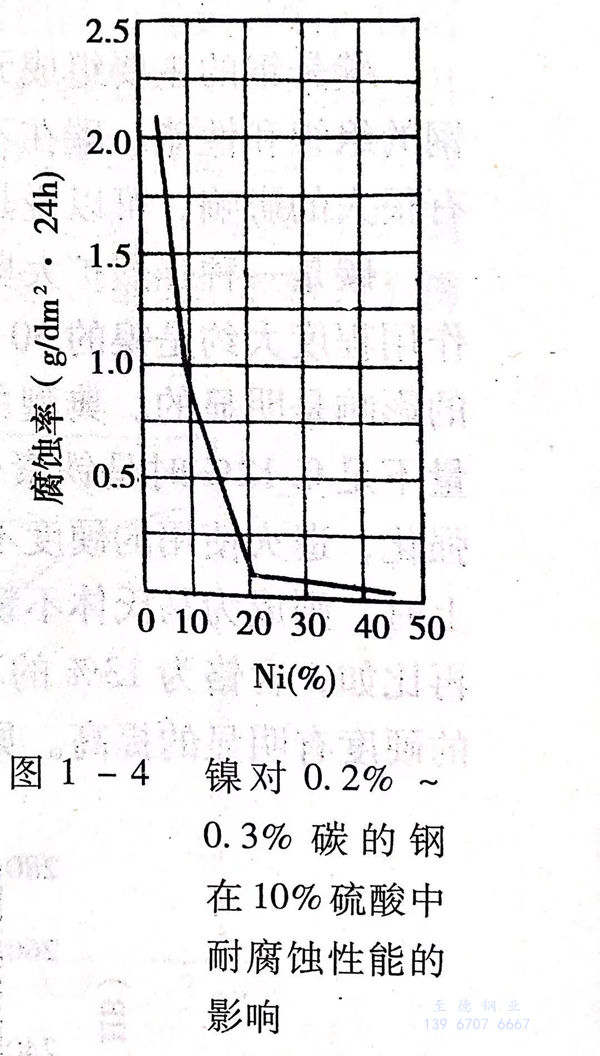

鎳(nie)是優(you)良的(de)(de)耐腐蝕(shi)材料，但(dan)(dan)是，因(yin)價格昂貴以(yi)及其他一(yi)些因(yin)素的(de)(de)限(xian)制，在(zai)工(gong)業(ye)上很少應(ying)用純鎳(nie)，常常是作為一(yi)個重要的(de)(de)合金元(yuan)素加入(ru)鐵碳合金中(zhong)(zhong)來(lai)發揮作用。鎳(nie)是形成和穩定奧氏體的(de)(de)元(yuan)素，但(dan)(dan)是，在(zai)低碳的(de)(de)鎳(nie)鋼中(zhong)(zhong)要獲得純奧氏體組織(zhi)，鎳(nie)含量(liang)要達(da)到24%以(yi)上，而含鎳(nie)量(liang)達(da)到27%才能使鋼在(zai)某些介質中(zhong)(zhong)改善(shan)耐蝕(shi)性，見圖1-4。


圖 4.jpg


 可是，當鎳與鉻共同存在于鋼中時，鎳的作用會發生很大的變化。比如，在含17%鉻的鐵素體亞洲歐美色綜合一區二區在線:不銹鋼中，加入2%左右的鎳以后，變成了馬氏體不銹鋼。亞洲歐美色綜合一區二區在線:鐵素體不銹鋼強度低，抗拉強度不足400N/m㎡,不能通過熱處理方法強化，而變成馬氏體不銹鋼后，在加熱和冷卻時會發生相變，就可以用熱處理方法來調整性能，如1Cr17Ni2鋼，經980~1020℃加熱油淬后，再經不同溫度的回火，其抗拉強度可在600~1100N/m㎡之間調整，以滿足使用要求。再比如，當把鎳含量繼續提高到8%左右時，一般情況下可獲得單相奧氏體組織，即被廣泛應用的18-8奧氏體不銹鋼，其比相同含鉻量的鐵素體不銹鋼和馬氏體不銹鋼有更優良的耐腐蝕性能，而且，加工性能、焊接性能、低溫下的塑性和沖擊韌性更好。


 由此可(ke)見，鎳在(zai)不銹鋼中(zhong)的(de)(de)應用主要是配合鉻才能(neng)(neng)(neng)更(geng)好地發揮(hui)作用，才能(neng)(neng)(neng)改(gai)變不銹鋼的(de)(de)組(zu)織，從而使(shi)不銹鋼的(de)(de)力學性能(neng)(neng)(neng)、加工性能(neng)(neng)(neng)和在(zai)某些(xie)腐(fu)蝕(shi)(shi)介(jie)質中(zhong)的(de)(de)耐腐(fu)蝕(shi)(shi)性能(neng)(neng)(neng)得到很大的(de)(de)改(gai)善。
