中合金雙相不銹鋼除含鉻、鎳合金元素外，有的還加入了鉬、氮等元素，所以，PREN值高于低合金雙相不銹鋼，還具有較高的強度和韌性。

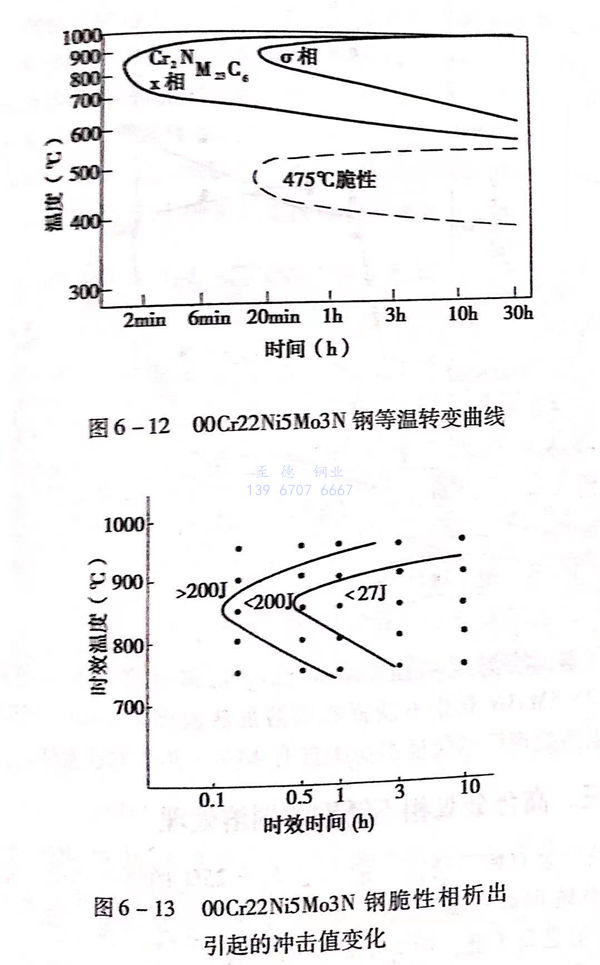

 00Cr22Ni5Mo3N是中合金雙相不(bu)銹鋼(gang)(gang)(gang)的代(dai)表鋼(gang)(gang)(gang)號，鋼(gang)(gang)(gang)中加(jia)入了(le)氮元(yuan)素(su)，使(shi)奧氏體(ti)的穩定性提(ti)高了(le)，在較高的溫度(du)加(jia)熱仍能保持一定量的奧氏體(ti)。00Cr22Ni5Mo3N 鋼(gang)(gang)(gang)的等(deng)溫轉變動力學曲(qu)線(xian)如圖6-12所示。


 從圖(tu)6-12可知，00Cr22Ni5Mo3N 鋼在650~950℃溫度(du)區間保持(chi)，可析出碳化物(wu)、氮(dan)化物(wu)和金屬(shu)間相x、a等(deng)，特別是在800~850℃溫度(du)，這些脆相在幾分鐘(zhong)內即可析出，引起(qi)沖擊韌性的明(ming)顯惡化，見圖(tu)6-13。


圖 12.jpg


 此鋼的475℃脆性也(ye)較敏感。

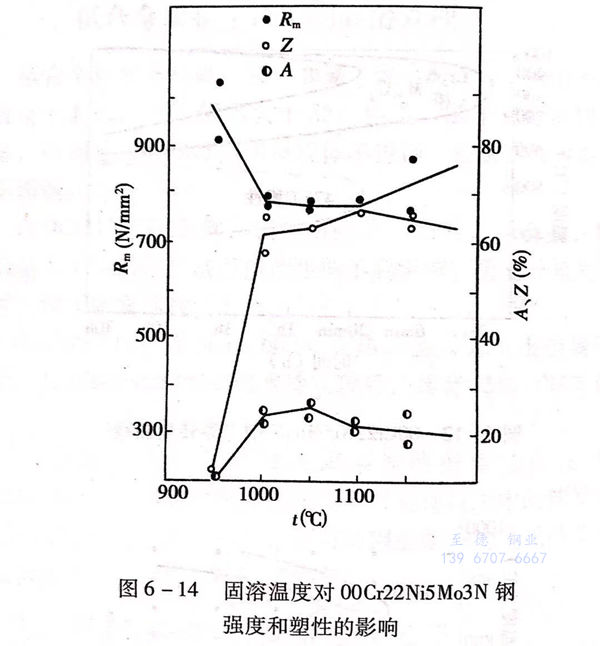

 00C122Ni5Mo3N 鋼在(zai)1000~1100℃區間(jian)加熱固溶處理后有較好(hao)的強度和塑(su)性(xing)，見(jian)圖6-14。


圖 14.jpg


考慮固(gu)溶(rong)(rong)溫(wen)度對組織、機(ji)械性能和耐腐蝕(shi)性能的影響，00Cr22Ni5Mo3N雙相不銹鋼的固(gu)溶(rong)(rong)加熱溫(wen)度取1040~1080℃為(wei)宜。固(gu)溶(rong)(rong)處理后可保證組織中(zhong)含有40%~50%的鐵素體。
