高合金亞洲歐美色綜合一區二區在線:雙相不銹鋼一般含有大于25%的鉻和比低、中合金雙相不銹鋼高的鎳元素，另加入較高含量的鉬、氮等元素，PREN 值也高于低、中合金雙相不銹鋼。

 0Cir25Ni6Mo3CuN是出現較(jiao)早、應(ying)用廣(guang)泛、具有代表(biao)性的高合金雙相不銹(xiu)鋼。

 該鋼中除(chu)鉻、鎳、氮元素外，還(huan)加(jia)入了銅(tong)。加(jia)銅(tong)的目的主要是(shi)提(ti)高材(cai)料在(zai)硫酸、鹽(yan)酸中的耐腐蝕性能和(he)(he)提(ti)高對應力腐蝕的穩(wen)定(ding)性。銅(tong)也是(shi)穩(wen)定(ding)奧(ao)(ao)氏體的元素，促進雙相不銹鋼中奧(ao)(ao)氏體相的穩(wen)定(ding)。但是(shi)，銅(tong)的存(cun)在(zai)對鑄件(jian)而言容易產生偏(pian)析，對鍛(duan)件(jian)、軋件(jian)會(hui)降低熱加(jia)工過程的熱塑(su)性，所以，在(zai)實際應用時，鑄件(jian)控(kong)制銅(tong)含量不大(da)于(yu)3%,鍛(duan)件(jian)和(he)(he)軋件(jian)應控(kong)制銅(tong)含量不大(da)于(yu)2%。

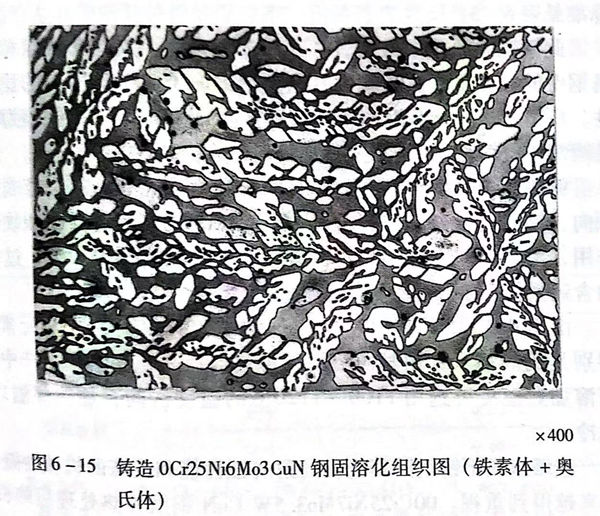

 該鋼由于銅(tong)、氮(dan)的(de)作(zuo)用(yong)，促(cu)進(jin)了奧氏體的(de)穩定性，所以(yi)，加熱到1200℃時(shi)仍(reng)有(you)近40%的(de)奧氏體相。見圖6-15。

0Cr25Ni6Mo3CuN在700~950℃溫(wen)度區間(jian)也有脆(cui)(cui)相析出，引起脆(cui)(cui)性(xing)和耐腐蝕性(xing)的降低，也存在475℃脆(cui)(cui)性(xing)。

0Cr25Ni6Mo3CuN在(zai)固(gu)溶處理(li)后有(you)較高的機械(xie)性(xing)能，特別是高的屈服強度，見表6-3。在(zai)實際生產中，固(gu)溶加熱溫度選(xuan)擇在(zai)1100℃左右(you)為宜。采用水冷卻。
