KN-505添(tian)加劑直接加入(ru)到現在使用的(de)瓦特鍍(du)鎳(nie)液(ye)或氨(an)基磺酸鹽(yan)鍍(du)鎳(nie)液(ye)中使用，可得(de)到良好的(de)電鍍(du)結(jie)合力和(he)光亮(liang)的(de)鍍(du)鎳(nie)層。


 不銹鋼表面用KN-505鍍鎳之后，也可以直接鍍金，減少工藝，效果良好。


1. 使(shi)用范圍


   KN-505鍍(du)(du)(du)鎳(nie)既(ji)可以適用(yong)于掛鍍(du)(du)(du)，也可以適用(yong)于滾鍍(du)(du)(du)，也可以適用(yong)于連續(xu)鍍(du)(du)(du)的(de)高速鋼帶，除了適用(yong)于SUS304、305等(deng)其他(ta)SUS,也適用(yong)于接合力難鍍(du)(du)(du)的(de)鈹青(qing)銅(tong)、磷(lin)青(qing)銅(tong)。


2. KN-505工藝流程


   脫蠟→水洗→酸洗→水洗→KN-505鍍鎳→水洗、→其(qi)他電(dian)鍍→水洗→烘干(gan)→包裝。


 3. KN-505鍍鎳溶液成分及工藝條件

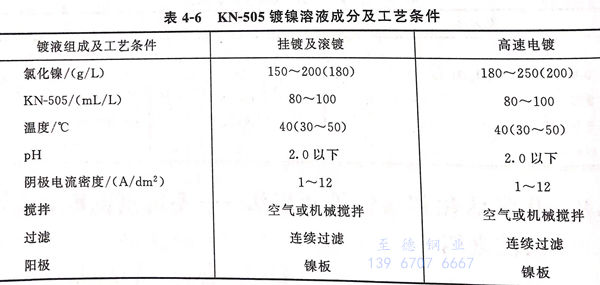

  KN-505鍍鎳溶液成分(fen)及工藝條件見(jian)表4-6。


表 6.jpg


4. 技(ji)術管(guan)理與溶液維護(hu)


 ①. KN-505添加劑(ji)可直接加入(ru)現今的電鍍液里使用，但(dan)要得到高(gao)品(pin)質時，重新開(kai)缸是(shi)最佳方法。


 ②. KN-505添加劑添加100mL/L時(shi)(shi)較穩定，KN-505不(bu)(bu)足時(shi)(shi)，出現結合力不(bu)(bu)良，故要保持適(shi)量多一些(xie)，比規定量多（2倍）沒(mei)有(you)影響，但不(bu)(bu)經濟。


 ③. KN-505消(xiao)(xiao)耗(hao)(hao)(hao)量。400~500A/h時(shi)消(xiao)(xiao)耗(hao)(hao)(hao)量為(wei)(wei)10mL/L,即當電鍍槽為(wei)(wei)100L時(shi)，在電流400A時(shi)，KN-505的消(xiao)(xiao)耗(hao)(hao)(hao)量為(wei)(wei)1000mL/h,即2500mL/(kA·h)（每千(qian)安·小(xiao)時(shi)消(xiao)(xiao)耗(hao)(hao)(hao)量為(wei)(wei)2.5L).


 ④. pH的維(wei)護。使(shi)用時(shi)期內(nei)pH必(bi)須維(wei)持在(zai)2.0以(yi)下。在(zai)補充KN-505的時(shi)期內(nei)pH不(bu)(bu)會有變化，如因混入多量的水(shui)洗液時(shi)pH會上升，是造(zao)成(cheng)鍍層結合力不(bu)(bu)良的原因。


 ⑤. 鍍液進行活性炭過濾時有(you)20%的KN-505被吸(xi)收(shou)，故(gu)用活性炭過濾后(hou)要(yao)補(bu)充(chong)20%的KN-505添(tian)加(jia)劑，即添(tian)加(jia)KN-505 20mL/L。
