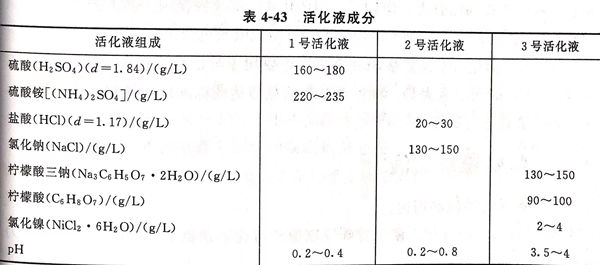

1. 活(huo)化液(ye)成分見表 4-43

2. 活化液的性質(zhi)和(he)用途

 1號活(huo)化液(ye)為硫酸型活(huo)化液(ye)，是酸性溶液(ye)，溶發呈無色(se)透明(ming)，手(shou)摸無滑(hua)感，可(ke)長期存放。適用于(yu)不銹(xiu)鋼等(deng)金屬去除(chu)表面氧化膜，作用比較(jiao)溫和。

 2號(hao)活化液(ye)為鹽酸型活化液(ye)，是酸性(xing)溶液(ye)，呈無色透明，手摸無滑(hua)感，可長期(qi)存放。適(shi)用于不銹鋼(gang)金屬，作(zuo)用快捷(jie)，只能反(fan)極性(xing)使(shi)用，主要用于去除不銹鋼(gang)表面的氧化膜。若極性(xing)接反(fan)，會(hui)散發刺激味道，加(jia)劇陽極腐蝕。

 3號活(huo)化(hua)液是檸檬酸型(xing)(xing)活(huo)化(hua)液，是弱酸型(xing)(xing)溶液，呈(cheng)淡綠色，可(ke)長(chang)期存(cun)放，去除銹(xiu)鋼(gang)經1號活(huo)化(hua)液或2號活(huo)化(hua)液活(huo)化(hua)后顯露在工件表(biao)面上的石墨和碳化(hua)物，提高(gao)贊層(ceng)與(yu)基(ji)體金屬的結合力(li)，只能反(fan)極性接電。

3. 活化液的使用方法

①. 1 號活化液(ye)

  用鍍筆商(shang)上1號活化液，通電情況下在不銹鋼工件表面上反(fan)復涂(tu)抹。先用反極性活化(hua)，表面上(shang)先出現(xian)草(cao)綠色，然后逐(zhu)漸呈(cheng)現(xian)灰(hui)色。反極性活化(hua)之后，不用水沖洗(xi)，緊(jin)接(jie)著進(jin)行正極性活(huo)化(hua)，活(huo)化(hua)液中(zhong)的氫離(li)子奪取工件表面氧化(hua)膜中(zhong)的氧生成(cheng)水，使工件(jian)表面(mian)的氧(yang)化膜還原。

  正(zheng)、反極性電壓9~12V(6~20V);時間20~60s,至表面呈標準均勻銀灰色澤為止(zhi)。

②. 2號活化(hua)液

   用(yong)鍍筆蘸(zhan)上2號活化液(ye)，采用(yong)反(fan)(fan)極(ji)性通電，即工件(jian)表(biao)面接(jie)正極(ji)，鍍筆接(jie)負(fu)極(ji)，反(fan)(fan)復涂抹。鹽(yan)酸對表(biao)面氧化物(wu)有較高的浸蝕(shi)性，氯化鈉能促(cu)使表(biao)面氧化皮疏松，起(qi)到(dao)快速刻蝕(shi)作用(yong)，表(biao)面出現黃綠(lv)色(se)，后轉灰色(se)，再用(yong)溫水沖洗(xi)。

  只能反(fan)極性電(dian)壓12V(6~15V);時(shi)間10~15秒。

③. 3號(hao)活化液

  不銹鋼工件接(jie)正極，鍍筆接(jie)負極，溶(rong)液(ye)(ye)導電性較差，要使用較高電壓，3號活化(hua)液(ye)(ye)只能(neng)(neng)(neng)反極性接(jie)電，檸(ning)檬酸(suan)具有明顯的溶(rong)解經(jing)1號活化(hua)液(ye)(ye)、2號活化(hua)液(ye)(ye)產生的石墨和(he)碳化(hua)物的能(neng)(neng)(neng)力(li)，使基體金屬(shu)晶格(ge)顯露(lu)出來，工件表面(mian)變金屬(shu)銀灰(hui)色(se)，有利于提高結合力(li)。但檸(ning)檬酸(suan)型活化(hua)液(ye)(ye)不能(neng)(neng)(neng)單獨使用。其工藝規范(fan)為：只能(neng)(neng)(neng)反極性，電壓15~25V;時間20~30s,至顯現(xian)銀灰(hui)色(se)為止。

  3號活化液活化后(hou)不(bu)能直(zhi)接(jie)刷鍍(du)金屬(shu)，還要用1號活化液活化，正極性(xing)接(jie)電，電壓9~12V,時間(jian)不(bu)宜太長，觀(guan)察金屬(shu)表面色澤達到標(biao)準均(jun)勻(yun)銀灰色，20~60秒，不(bu)用水沖，直(zhi)接(jie)進行刷鍍(du)。
