1. 特(te)殊鎳的性能和用途

①. 特殊鎳(nie)用作打底(di)層(ceng)

   使用特殊鎳刷鍍(du)液可在不銹鋼基(ji)體表面上獲得結合(he)力良好的(de)鎳底層。

②. 特殊鎳刷(shua)鍍液的性質

  特(te)殊鎳刷鍍液(ye)為酸性溶液(ye)，pH小于1,呈(cheng)深(shen)綠色，有較(jiao)強(qiang)的酸味，相當于電(dian)鍍用的預鍍鎳溶液(ye)。

③. 特殊鎳的(de)厚度(du)。

  特殊鎳(nie)刷(shua)鍍(du)液(ye)的(de)沉(chen)積(ji)速率慢，故只作為沉(chen)積(ji)過(guo)渡(du)層(ceng)，厚(hou)度不超過(guo)0.03~0.05mm.超過(guo)該厚(hou)度，鍍(du)層(ceng)會(hui)出現開裂，影響整個鍍(du)層(ceng)的(de)各項性能指(zhi)標(biao)，故一般特殊鎳(nie)刷(shua)鍍(du)60~120s即可達到2~3μm。

④. 特(te)殊鎳鍍(du)層的性質

  特殊鎳鍍層致(zhi)密，孔(kong)隙少，硬度高，耐(nai)磨(mo)性好，但(dan)不能單獨使用，故(gu)為(wei)了達到(dao)一(yi)定的厚(hou)度的鎳，或一(yi)定的硬度，在特殊鎳的基(ji)礎上，用水沖洗后再鍍中間層。

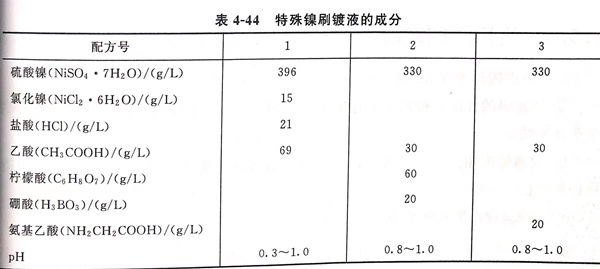

2. 特殊鎳(nie)刷鍍液(ye)的成分，見表(biao)4-44.

3. 特殊鎳鍍液的(de)配(pei)制方法（以配(pei)方1為例(li)）

 使用的原料都應為化(hua)學純CP級。準(zhun)確(que)稱(cheng)取硫酸(suan)鎳396g,氯化(hua)銀15g,鹽酸(suan)21g和乙(yi)酸(suan)69g放入1000mL的燒杯中，加(jia)蒸(zheng)餾(liu)水600mL,加(jia)熱(re)并不斷(duan)攪拌，使固(gu)體全部溶解，冷(leng)卻至(zhi)25℃后(hou)倒(dao)入1000mL量(liang)(liang)筒或容量(liang)(liang)瓶(ping)中，加(jia)蒸(zheng)餾(liu)水稀(xi)釋至(zhi)刻(ke)量(liang)(liang)。用鹽酸(suan)將pH調整(zheng)至(zhi)0.3~1.0范圍內(nei)。

4. 特殊鎳刷鍍液的(de)使(shi)用方法

 ①. 溫度： 操(cao)作(zuo)使(shi)用前(qian)將(jiang)溶液(ye)加熱(re)(re)至50℃才可(ke)使(shi)用。氣溫較(jiao)低(di)時鍍(du)液(ye)中(zhong)可(ke)能有結晶(jing)析出(chu)，屬正常現象。必須加熱(re)(re)溶解后攪拌(ban)均勻方可(ke)使(shi)用。

 ②. 接(jie)電： 正極(ji)性接(jie)法(fa)，即工件接(jie)負(fu)極(ji)，鍍筆接(jie)正極(ji)。不可反(fan)接(jie)。

 ③. 預熱(re)工(gong)件： 先用50~60℃熱(re)水將工(gong)件表(biao)面(mian)預熱(re)至(zhi)50℃,以備刷(shua)鍍(du)。

 ④. 無電(dian)擦拭(shi)： 將鍍筆蘸上特殊的(de)(de)鎳刷鍍液，在(zai)工件表面上無電(dian)擦拭(shi)5~10s.其目的(de)(de)是防止由于鍍液在(zai)基(ji)體表面分布不均而形成濃差極(ji)化，影(ying)響鍍層與(yu)基(ji)體的(de)(de)結合強度。

 ⑤. 閃鍍： 采用(yong)高(gao)電(dian)壓18~24V閃鍍，在強電(dian)場的作用(yong)下，表面瞬間(jian)得(de)到單一(yi)的完整的鎳(nie)層。

 ⑥. 正鍍： 然后降(jiang)到工作電壓進行正常刷(shua)鍍。

5. 特殊鎳刷鍍工藝(yi)規范

工作電壓：10~18V,內鍍18~24V;

耗(hao)電系數：0.245A·h/(d㎡·μm);

陽極與陰極相(xiang)對速率(lv)：6~20m/min(最佳10~15min);

安全厚度：小(xiao)于0.03~0.05mm;

富集型鍍(du)液(ye)：在(zai)循環使(shi)用過程(cheng)中，隨(sui)著(zhu)水分、鹽酸、乙酸的揮(hui)發，鍍(du)液(ye)中鎳離(li)子濃度升高，故屬富集型鍍(du)液(ye)，電(dian)流效率基本不變，鍍(du)層(ceng)硬度穩(wen)定，pH路有下降，由1下降到0.3,鍍(du)液(ye)可(ke)一直循環使(shi)用到耗盡為止。
