1. 快速鎳的(de)性能和用途(tu)


  ①. 快速鎳的性(xing)能： 鍍(du)液呈中性(xing)偏堿性(xing)（pH=7.5~8),鍍(du)液呈藍色，有氨(an)味。沉積速率快。


  ②. 快速鎳的用途： 主(zhu)要用于恢復(fu)尺寸和作耐磨鍍層。一般(ban)用作中間(jian)層，刷(shua)鍍中應用廣(guang)泛(fan)。

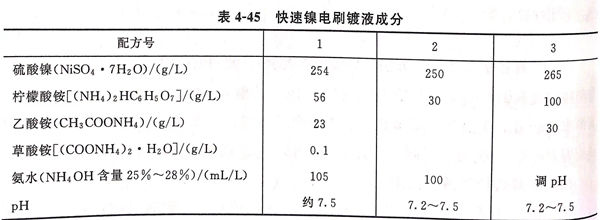

2. 快速鎳電刷鍍液成(cheng)分，見(jian)表4-45


表 45.jpg



3. 快速鎳電刷鍍工藝規范


 耗電系數：0.113 2A·h/(d㎡·μm);


 工作電(dian)壓：8~20V(最佳12~15V);


 陰陽極相(xiang)對運(yun)動(dong)速率：6~35m/min(最佳12~15m/min);


 單一鍍層(ceng)安全厚度：≤0.5mm;


 電連接(jie)：只能作正極性(xing)接(jie)電；


 使用溫度(du)：30~50℃,溫度(du)提高可改善(shan)鍍層質量和提高生(sheng)產(chan)效率。



4. 快速鎳溶(rong)液的配制


 以配(pei)方1為例：在500mL燒(shao)杯中(zhong)(zhong)，加(jia)(jia)(jia)入(ru)乙酸(suan)銨(an)23g草酸(suan)銨(an)0.1g,檸檬(meng)酸(suan)銨(an)56g,加(jia)(jia)(jia)蒸餾(liu)(liu)水200mL,加(jia)(jia)(jia)熱攪拌溶解(jie)。另(ling)外，在1000mL燒(shao)杯中(zhong)(zhong)加(jia)(jia)(jia)入(ru)硫(liu)酸(suan)鎳(nie)254g,加(jia)(jia)(jia)蒸餾(liu)(liu)水400mL,加(jia)(jia)(jia)熱攪拌溶解(jie)，將500mL燒(shao)杯中(zhong)(zhong)的溶液(ye)在攪拌下加(jia)(jia)(jia)入(ru)到1000mL燒(shao)杯中(zhong)(zhong)的溶液(ye)中(zhong)(zhong)，冷卻至25℃后攪拌加(jia)(jia)(jia)入(ru)氨(an)水105mL,調整(zheng)溶液(ye)pH為7.5左(zuo)右。再倒(dao)入(ru)1000mL量筒或(huo)容量瓶中(zhong)(zhong)，加(jia)(jia)(jia)蒸餾(liu)(liu)水稀釋至刻線。



5. 快速鎳刷鍍(du)過程的空乏(fa)型變化


 隨著鍍(du)液的循(xun)環使(shi)(shi)用(yong)，鍍(du)液中鎳(nie)離(li)子濃(nong)度(du)隨循(xun)環使(shi)(shi)用(yong)由50g/L降低至25g/L,屬空乏型鍍(du)液。當鍍(du)液容積(ji)消耗(hao)掉75%左右，鍍(du)液中析出(chu)大量鹽類結晶和氫氧化物，黏度(du)增加，無法使(shi)(shi)用(yong)，剩余25%溶液報(bao)廢。在循(xun)環過程(cheng)中鍍(du)液pH和鍍(du)層(ceng)硬度(du)比(bi)較穩定。
