1. 不銹(xiu)鋼的活化腐蝕
不銹鋼極易生成肉眼看不見的薄鈍化膜，影響著色的均勻性。尤其是大面積不銹(xiu)鋼(gang)板。如果不進行電化學活化腐蝕，或電化學拋光，將導致表面狀況不一致，使生成膜的速率不一致，著色不均勻，產生條紋或多種色彩。
2. 活(huo)化腐蝕溶液成分及工藝條(tiao)件(jian)
磷酸（H3PO4)(85%) 450mL/L 、陽極電流密度 0.2~0.5A/d㎡
硫酸（H2SO4)(98%) 390mL/L 、 時間 5~10min
去離(li)子(zi)水 160mL/L 、 陰(yin)極材料 鉛或不銹鋼
陽極面積(ji)：陰極面積(ji) 、 溫度 65~70℃
3. 彩色花紋不銹鋼的制(zhi)備原(yuan)理
不(bu)銹鋼板基體經過前(qian)處理，包括(kuo)機械(xie)拋光、除油、由活化(hua)腐蝕(shi)或電(dian)拋光活化(hua)后(hou)(hou)晾干(gan)，在不(bu)銹鋼表(biao)面采用(yong)絲(si)網漏印具(ju)有一定厚(hou)度(du)、耐(nai)蝕(shi)性能好的(de)(de)、附著(zhu)牢固(gu)的(de)(de)、易(yi)于用(yong)堿液(ye)(ye)去除的(de)(de)、圖(tu)(tu)文(wen)再(zai)現精度(du)高的(de)(de)花(hua)(hua)紋(wen)圖(tu)(tu)案的(de)(de)耐(nai)蝕(shi)墨膜，經過晾干(gan)、固(gu)化(hua)后(hou)(hou)采用(yong)化(hua)學(xue)或電(dian)化(hua)學(xue)著(zhu)色(se)，獲得彩色(se)花(hua)(hua)紋(wen)后(hou)(hou)，然后(hou)(hou)固(gu)膜處理、封(feng)閉處理，最后(hou)(hou)用(yong)堿溶液(ye)(ye)去除耐(nai)蝕(shi)墨膜。這(zhe)樣(yang)便(bian)獲得了在不(bu)銹鋼板材上加工(gong)出各種精細圖(tu)(tu)案、文(wen)字、花(hua)(hua)紋(wen)的(de)(de)彩色(se)膜，做到錦上添花(hua)(hua)，提(ti)高彩色(se)不(bu)銹鋼板材的(de)(de)附加值(zhi)，極具(ju)經濟意義。但立體感不(bu)強。
4. 絲網印刷原(yuan)理(li)

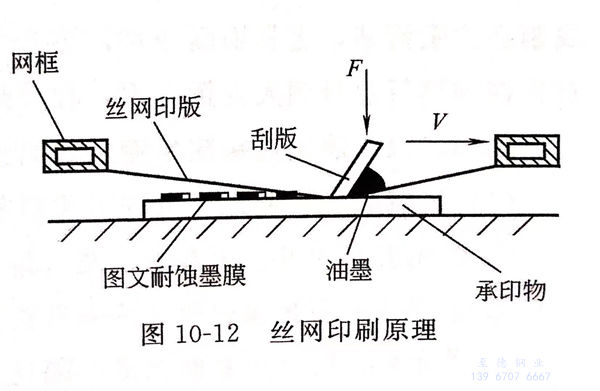

首先是在絲網(wang)上(shang)制(zhi)(zhi)得印刷模板。在印刷模板上(shang)制(zhi)(zhi)成與所需(xu)花紋相(xiang)(xiang)反的負片。使用(yong)較普遍(bian)的制(zhi)(zhi)版(ban)法(fa)是照相(xiang)(xiang)制(zhi)(zhi)版(ban)法(fa)。在繃緊(jin)的絲網(wang)上(shang)涂布感光(guang)膠(jiao)(jiao)，晾干后經曝(pu)光(guang)、顯影，即得印刷模板。印版(ban)上(shang)不需(xu)過墨(mo)(mo)(mo)的部分(fen)受(shou)光(guang)形(xing)成固化(hua)膜(mo)，將網(wang)孔(kong)封(feng)(feng)住，印刷時不透過油(you)墨(mo)(mo)(mo)。印版(ban)上(shang)需(xu)過墨(mo)(mo)(mo)部分(fen)的網(wang)孔(kong)不封(feng)(feng)閉，可將油(you)墨(mo)(mo)(mo)漏印在不銹(xiu)鋼表面上(shang)，見圖(tu)10-12.絲網(wang)印版(ban)采用(yong)300目滌綸絲網(wang)繃制(zhi)(zhi)。制(zhi)(zhi)版(ban)時涂敷厚度(du)為0.01~0.03mm的重氮感光(guang)膠(jiao)(jiao)。耐印力可高達5000~10000次。
5. 印制圖文耐(nai)蝕膜
耐(nai)蝕(shi)膜用(yong)油(you)墨可采用(yong)金龍(long)牌99-956和99-200K型堿溶性耐(nai)酸油(you)墨。印制圖文耐(nai)蝕(shi)膜要(yao)求：
刮印角度 25°~65° 、網版距 2~4mm 、刮印速率(lv) 3.6~12m/min 、功能性油(you)墨黏度 4~12Pa·s
刮印壓力 （0.5~2.5)×104N/㎡ (1N/㎡=1Pa) 、耐蝕膜(mo)厚度 、0.05~0.07mm
圖文(wen)線條最細可達(da)0.1mm,分辨率達(da)150線／in(1in=0.0254m)。耐蝕膜與不銹(xiu)鋼基體表面的牢(lao)固度達(da)99%~100%。
耐(nai)(nai)蝕膜厚，覆(fu)蓋性(xing)(xing)(xing)(xing)好，耐(nai)(nai)蝕性(xing)(xing)(xing)(xing)強，但(dan)(dan)圖(tu)文再(zai)現精(jing)度(du)低，油墨(mo)損(sun)耗(hao)量大(da)；印制的(de)(de)(de)耐(nai)(nai)蝕膜薄，則覆(fu)蓋性(xing)(xing)(xing)(xing)差，耐(nai)(nai)蝕性(xing)(xing)(xing)(xing)弱，但(dan)(dan)圖(tu)文再(zai)現精(jing)度(du)高(gao)，油墨(mo)損(sun)耗(hao)相(xiang)對較小，但(dan)(dan)易出現針孔(kong)(kong)，著色液從(cong)針孔(kong)(kong)處浸入，造成雜(za)色花點(dian)的(de)(de)(de)毛病。通過(guo)控(kong)制刮印角度(du)、刮印壓力、網版距、油墨(mo)黏度(du)等參數，獲得厚度(du)合理(li)的(de)(de)(de)、尺寸(cun)為0.05~0.07mm、圖(tu)文再(zai)現精(jing)度(du)高(gao)、耐(nai)(nai)蝕性(xing)(xing)(xing)(xing)強、針孔(kong)(kong)率小的(de)(de)(de)耐(nai)(nai)蝕膜。
6. 不銹鋼(gang)彩(cai)色花紋板的(de)制備工藝流程
工件材料（1Cr18Ni9Ti,尺寸0.3m×0.4m×0.001m)→機械拋(pao)光(guang)（用600#、1000#、1400#粗細砂紙依次(ci)打磨至準鏡(jing)面光(guang)潔度）→除(chu)油(you)（常規堿(jian)性除(chu)油(you)，70~80℃,6~10min)→熱水(shui)洗(xi)(xi)→冷水(shui)洗(xi)(xi)→電(dian)化(hua)(hua)學(xue)活化(hua)(hua)腐(fu)蝕或(huo)電(dian)化(hua)(hua)學(xue)拋(pao)光(guang)→清(qing)洗(xi)(xi)→晾(liang)干→絲(si)(si)網印刷花紋(wen)圖案耐(nai)蝕膜 →干燥（自干1h,溫度60℃,烘烤(kao)4~5min)→著(zhu)色(se)（按需要的顏色(se)）→清(qing)洗(xi)(xi)→固膜處理(li)→清(qing)洗(xi)(xi)→封(feng)閉→去除(chu)耐(nai)蝕膜（氫氧化(hua)(hua)鈉50~100g/L,溫度50~70℃,時間3~5min,用滌綸絲(si)(si)刷刷去）→清(qing)洗(xi)(xi)→烘干。
