純度大于99%的無氧銅常用于在氫氣爐、分解氨氣氛爐和真空爐中釬(han)焊不銹鋼。紫銅釬料的熔點為1083℃,釬焊溫度一般在1120℃.紫銅在不銹鋼上潤濕性和流動性非常好，一般控制釬縫間隙在0~0.05mm。紫銅釬料成本低，并可制成絲、帶、箔、粉各形式。釬焊接頭在常溫下具有很好的強度和塑性，但在400℃以上釬焊接頭的強度和抗氧化性急劇下降。


  Cu-31.5Mn-10Co釬(han)料(liao)(liao)(liao)常用(yong)于(yu)在(zai)保護性氣氛爐中(zhong)釬(han)焊不(bu)銹(xiu)鋼(gang)。該(gai)釬(han)料(liao)(liao)(liao)的熔化區間為940~950℃,釬(han)焊溫(wen)(wen)度為1000~1050℃.該(gai)釬(han)料(liao)(liao)(liao)釬(han)焊的不(bu)銹(xiu)鋼(gang)接頭在(zai)500℃左右仍能保持較高的強度（見表3-1)和抗氧化性。由于(yu)釬(han)焊溫(wen)(wen)度與某(mou)些不(bu)銹(xiu)鋼(gang)固(gu)溶溫(wen)(wen)度一致(zhi)，可將不(bu)銹(xiu)鋼(gang)的釬(han)焊與熱處理(li)一同進(jin)行。

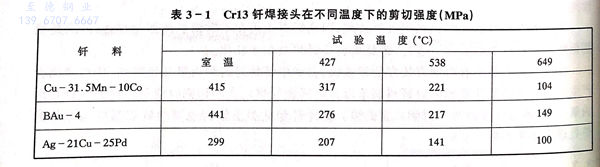

表 1.jpg


  Cu-30Ni-2Si-02B-15Fe釬(han)(han)料常用于不銹鋼的(de)爐中釬(han)(han)焊(han)(han)(han)，特(te)別是(shi)真(zhen)空(kong)爐中釬(han)(han)焊(han)(han)(han)。該釬(han)(han)料釬(han)(han)焊(han)(han)(han)的(de)不銹鋼接頭(tou)具有更好的(de)高(gao)溫性能，釬(han)(han)料在(zai)600℃時(shi)的(de)強度(du)和抗氧(yang)化性與1Cr18Ni9Ti相(xiang)當。但該釬(han)(han)料熔點較高(gao)，熔化區間(jian)為(wei)1080~1120℃,釬(han)(han)焊(han)(han)(han)溫度(du)為(wei)1175~1200℃.在(zai)如此高(gao)的(de)溫度(du)下釬(han)(han)焊(han)(han)(han)不銹鋼，會造成不銹鋼晶粒長大。
