1. 識讀方法
a. 平面(mian)圖(tu)識讀
室(shi)外給排(pai)水(shui)管道(dao)(dao)平面圖(tu)主要(yao)表示一個小區或樓(lou)房等(deng)給排(pai)水(shui)管道(dao)(dao)布置情況，識(shi)讀時應注意：
①. 查明管路平面布置與走向。通常給水管道用粗實線表示，排水管道用粗虛線表示，檢查井用直徑2mm~3mm的小圓表示。給水管道的走向是從大管徑到小管徑，通向建筑物；排水管的走向從建筑物出來到檢查井，各檢查井之間從高標高到低標高，管徑從小到大。
②. 查明消防栓、水表井、閥門井的具體位置。當管路上有泵站、水池、水塔及其他構筑物時，要查明這些構筑物的位置，管道進出的方向，以及各構筑物上管道、閥門及附件的設置情況。
③. 了解給排水管道的埋深及管徑。管道標高往往標注絕對標高，識讀時要搞清楚地面的自然標高，以便計算管道的埋設深度。室外給排水管道的標高通常是按管底來標注的。
④. 特別要注意檢查井的位置和檢查井進出管的標高。當沒有標高標注時，可用坡度計算出管道的相對標高。
特別提醒(xing)：當(dang)排(pai)水管(guan)道有局(ju)部污水處理構筑(zhu)物(wu)(wu)時(shi)，還要查明這些(xie)構筑(zhu)物(wu)(wu)的位置，進(jin)出(chu)接管(guan)的管(guan)徑、距(ju)離、坡度等，必(bi)要時(shi)應查看有關詳圖，進(jin)一步搞清構筑(zhu)物(wu)(wu)構造及構筑(zhu)物(wu)(wu)上配管(guan)情況(kuang)。
b. 縱斷(duan)面圖識讀
由于地下管(guan)(guan)道種類(lei)繁多(duo)，布置復雜，為(wei)了(le)更好地表(biao)示給排水管(guan)(guan)道的縱(zong)斷面布置情(qing)況，有(you)些(xie)工程還(huan)繪(hui)制(zhi)管(guan)(guan)道縱(zong)斷面圖，識讀(du)時應注意：
①. 查明管道、檢查井的縱斷面情況。有關數據均列在圖樣下面的表格中，一般列有檢查井編號及距離、管道埋深、管底標高、地面標高、管道坡度和管道直徑等。
②. 由于管道長度方向比直徑方向大得多，縱斷面圖繪制時縱橫向采用不同的比例。
c. 識圖方法
管道縱斷(duan)面(mian)圖分(fen)(fen)(fen)為上(shang)下(xia)兩(liang)部分(fen)(fen)(fen)，上(shang)部分(fen)(fen)(fen)的左(zuo)側為標(biao)高塔尺(chi)，靠近塔尺(chi)的左(zuo)側注上(shang)相應的絕對標(biao)高，右側為管道斷(duan)面(mian)圖形，下(xia)部分(fen)(fen)(fen)為數據表格(ge)。
讀(du)圖(tu)(tu)時(shi)，先(xian)識讀(du)平(ping)(ping)面(mian)(mian)圖(tu)(tu)，然后結合平(ping)(ping)面(mian)(mian)圖(tu)(tu)識讀(du)斷(duan)(duan)面(mian)(mian)圖(tu)(tu)。讀(du)斷(duan)(duan)面(mian)(mian)圖(tu)(tu)時(shi)，先(xian)看(kan)是哪種管(guan)(guan)道(dao)(dao)的縱(zong)斷(duan)(duan)面(mian)(mian)圖(tu)(tu)，然后看(kan)該(gai)管(guan)(guan)道(dao)(dao)縱(zong)斷(duan)(duan)面(mian)(mian)圖(tu)(tu)形中(zhong)有(you)哪些(xie)節(jie)(jie)點，并在相應的平(ping)(ping)面(mian)(mian)圖(tu)(tu)中(zhong)找該(gai)管(guan)(guan)道(dao)(dao)及其(qi)相應的各(ge)節(jie)(jie)點。最后在該(gai)管(guan)(guan)道(dao)(dao)縱(zong)斷(duan)(duan)面(mian)(mian)圖(tu)(tu)的數據表(biao)格內，查找其(qi)管(guan)(guan)道(dao)(dao)縱(zong)斷(duan)(duan)面(mian)(mian)圖(tu)(tu)形中(zhong)各(ge)節(jie)(jie)點的有(you)關(guan)數據。
2. 室外給排(pai)水系統管(guan)道施工圖識讀舉例(li)

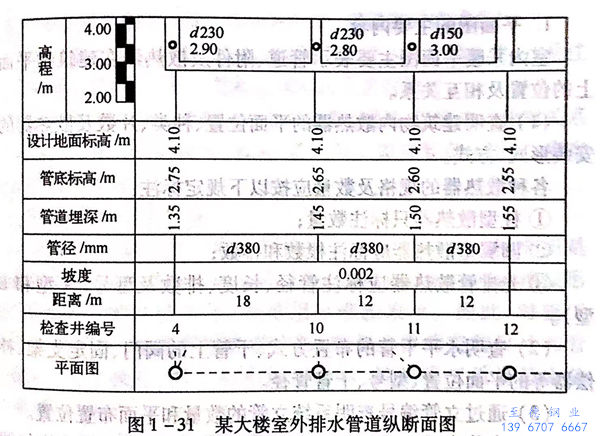

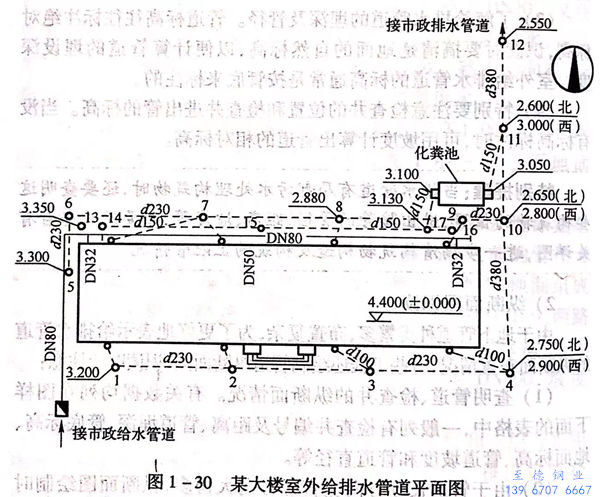

某(mou)大樓(lou)室(shi)外給排(pai)水管道(dao)平面(mian)圖和縱斷面(mian)圖見圖1-30、圖1-31。
室(shi)外排(pai)(pai)水(shui)(shui)(shui)(shui)系統(tong)(tong)有污(wu)水(shui)(shui)(shui)(shui)系統(tong)(tong)和(he)雨(yu)水(shui)(shui)(shui)(shui)系統(tong)(tong)，污(wu)水(shui)(shui)(shui)(shui)系統(tong)(tong)經化(hua)糞池后(hou)與雨(yu)水(shui)(shui)(shui)(shui)管道(dao)(dao)匯總排(pai)(pai)至市政排(pai)(pai)水(shui)(shui)(shui)(shui)管道(dao)(dao)。污(wu)水(shui)(shui)(shui)(shui)管道(dao)(dao)由大(da)樓3處排(pai)(pai)出，排(pai)(pai)水(shui)(shui)(shui)(shui)管管徑、埋深見室(shi)內排(pai)(pai)水(shui)(shui)(shui)(shui)管道(dao)(dao)施工圖。污(wu)水(shui)(shui)(shui)(shui)管道(dao)(dao)平行于大(da)樓北外墻敷，管徑d150,管路(lu)上設有5個檢查井（編號13、14、15、16、17).大(da)樓污(wu)水(shui)(shui)(shui)(shui)匯集到17號檢查井后(hou)排(pai)(pai)入化(hua)糞池，化(hua)糞池的出水(shui)(shui)(shui)(shui)管接至11號檢查井后(hou)與雨(yu)水(shui)(shui)(shui)(shui)管匯合(he)。
室外(wai)雨(yu)(yu)(yu)水收集大樓屋面(mian)雨(yu)(yu)(yu)水，大樓南面(mian)設(she)(she)4根(gen)雨(yu)(yu)(yu)水立管(guan)(guan)、4個(ge)檢(jian)(jian)(jian)查(cha)井(jing)（編(bian)號1、2、3、4),北面(mian)設(she)(she)有4根(gen)立管(guan)(guan)、4個(ge)檢(jian)(jian)(jian)查(cha)井(jing)（編(bian)號6、7、8、9),大樓西北設(she)(she)一個(ge)檢(jian)(jian)(jian)查(cha)井(jing)（編(bian)號5).南北兩條雨(yu)(yu)(yu)水管(guan)(guan)管(guan)(guan)徑均(jun)(jun)為(wei)d230,雨(yu)(yu)(yu)水總管(guan)(guan)自(zi)4號檢(jian)(jian)(jian)查(cha)井(jing)至11號檢(jian)(jian)(jian)查(cha)井(jing)，管(guan)(guan)徑均(jun)(jun)為(wei)d380,污水雨(yu)(yu)(yu)水匯(hui)合后管(guan)(guan)徑仍(reng)為(wei)d380.雨(yu)(yu)(yu)水起(qi)點檢(jian)(jian)(jian)查(cha)井(jing)管(guan)(guan)底(di)(di)(di)標(biao)高：1號檢(jian)(jian)(jian)查(cha)井(jing)3.200m,5號檢(jian)(jian)(jian)查(cha)井(jing)3.300m.總管(guan)(guan)出(chu)口12號檢(jian)(jian)(jian)查(cha)井(jing)管(guan)(guan)底(di)(di)(di)標(biao)高2.550m.其余各(ge)檢(jian)(jian)(jian)查(cha)井(jing)管(guan)(guan)底(di)(di)(di)標(biao)高見平(ping)面(mian)圖或縱斷面(mian)圖。
