在不銹(xiu)鋼管(guan)擠(ji)壓(ya)過程中(zhong)，由于(yu)擠(ji)壓(ya)速(su)度(du)和變形程度(du)（擠(ji)壓(ya)比(bi)）的綜合作用，致使變形金屬(shu)由擠(ji)壓(ya)模孔中(zhong)流出的速(su)度(du)（出口速(su)度(du)）大大地(di)高于(yu)芯棒(bang)的運動速(su)度(du)，這種(zhong)速(su)度(du)差在芯棒(bang)中(zhong)引起拉(la)應力(li)，而且此速(su)度(du)差越大，芯棒(bang)內(nei)的拉(la)應力(li)也越大。

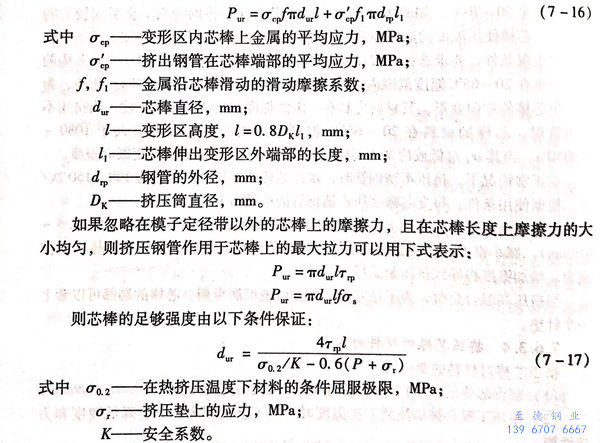

  在(zai)選擇好制造芯棒(bang)(bang)的材料之后，要求擠(ji)壓芯棒(bang)(bang)進行強度校核。為(wei)了(le)確定鋼(gang)管擠(ji)壓時(shi)作用(yong)在(zai)芯棒(bang)(bang)上的拉伸力(li)，采用(yong)以下公式(shi)：

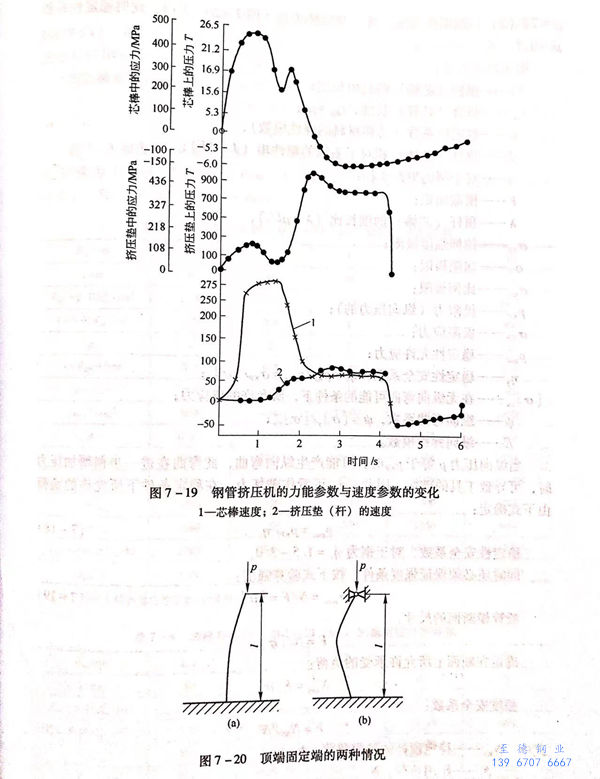

  圖(tu)7-19給出了芯(xin)棒中(zhong)應力的數值和方向(xiang)的變化曲線，在芯(xin)棒表(biao)面上還產生(sheng)與(yu)變形抗力成(cheng)比例的切應力。
