雙相不銹鋼的(de)氫滲透行為除了(le)受組(zu)織結構的(de)影響，還會因鋼所處環境因素(su)的(de)不同而發生變(bian)化。事實上環境因素(su)對亞洲歐美色綜合一區二區在線:雙相不銹鋼氫(qing)滲透行為的作用也是通(tong)過(guo)改(gai)變(bian)H滲入材料(liao)的難易程度來(lai)影響氫(qing)滲透行為的。亞洲歐美色綜合一區二區在線:2507雙相不銹鋼以其(qi)優異(yi)的(de)(de)力(li)學性能和(he)耐(nai)腐蝕性能在石(shi)油和(he)天然氣(qi)井(jing)中得到廣(guang)泛的(de)(de)應用(yong)，但(dan)是近年來石(shi)油和(he)天然氣(qi)儲(chu)存量(liang)逐(zhu)(zhu)漸降低，而需求量(liang)不(bu)斷升高，這就(jiu)導致人們向(xiang)更(geng)深(shen)處開(kai)發石(shi)油和(he)天然氣(qi)井(jing)。由(you)于(yu)石(shi)油和(he)天然氣(qi)井(jing)中含有(you)(you)大量(liang)的(de)(de)硫，很容易使鋼(gang)(gang)結構設備造成(cheng)嚴重(zhong)破壞及(ji)(ji)發生斷裂等現(xian)象，因(yin)而雙相(xiang)(xiang)不(bu)銹鋼(gang)(gang)的(de)(de)使用(yong)環境變得更(geng)加苛(ke)刻，實際運用(yong)中對(dui)雙相(xiang)(xiang)鋼(gang)(gang)的(de)(de)性能要(yao)求也逐(zhu)(zhu)漸增(zeng)高。因(yin)此，本節氫(qing)滲(shen)透實驗中研究(jiu)了固溶(rong)態為(wei)1050℃的(de)(de)2507雙相(xiang)(xiang)不(bu)銹鋼(gang)(gang)在0.4MHCI溶(rong)液以及(ji)(ji)含有(you)(you)0.5M硫離(li)子的(de)(de)0.4MHCl溶(rong)液中的(de)(de)氫(qing)滲(shen)透行為(wei)，將兩者進行比較，進而分析(xi)硫離(li)子對(dui)2507雙相(xiang)(xiang)不(bu)銹鋼(gang)(gang)氫(qing)滲(shen)透行為(wei)的(de)(de)影響(xiang)。

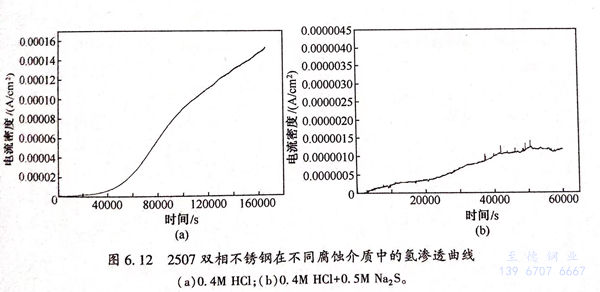

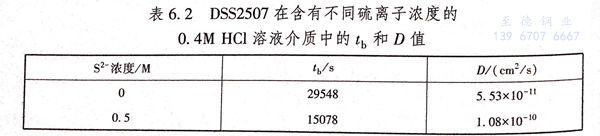

固溶態為1050℃的2507雙相不銹鋼在0.4MHCI溶液以及含有0.5mol/LS2-的0.4MHCl溶液中的氫滲透曲線如圖6.12所示。從圖6.12能夠獲得2507雙相不銹鋼在這兩種溶液中的陽極電流都隨時間的延長而升高，即表明材料中的氫含量隨著時間的延長而升高，并且硫離子的存在使氫原子從鋼的陰極面進入陽極面變得容易，即硫離子降低了DSS2507的抗氫脆能力。鋼在不同濃度硫離子溶液中的t和D值（根據式（6.1)計算所得）如表6.2所列。從表6.2能夠很清晰地看，到S2-使試樣陰極側產生的氫原子中第一個氫原子開始從氫滲透薄膜試樣的陰極側滲透到陽極側的時間變短，在氫滲透曲線上表現為陽極電流開始上升的時間變短，硫離子濃度為0M時t為29548s、硫離子濃度升高為0.5M時t,減小為15078s,減小了14470s;從氫擴散系數（D)的角度看，其值的大小能夠反映鋼溶解氫含量的大小，即氫平衡固溶量的大小，當氫擴散系數（D)值較小時表明鋼的氫平衡固容量較大能夠溶解更多的氫，DSS2507的耐氫脆性能也更優；而當氫擴散系數（D)值較大時，則表明鋼的氫平衡固容量較小，能夠溶解氫的含量減少，鋼的耐氫脆性能相對減弱。從表6.2能夠獲得硫離子濃度為0.5M時D值是1.08×10-10c㎡/s,明顯大于S2-濃度為0M時的D值5.53×10-11(c㎡/s),且高出一個數量級。這表明硫離子的存在增強了DSS2507的氫脆敏感性。

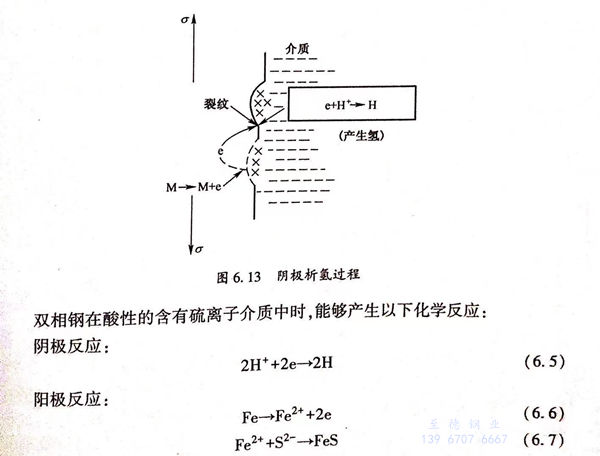

氫脆(cui)的(de)(de)(de)發(fa)(fa)生(sheng)(sheng)主(zhu)要(yao)是因(yin)為(wei)處在(zai)晶格(ge)間(jian)隙位置且半徑較(jiao)小的(de)(de)(de)H,在(zai)其周邊應力(li)(li)的(de)(de)(de)影響下向材(cai)(cai)料存(cun)在(zai)缺陷(xian)的(de)(de)(de)區域或(huo)者向材(cai)(cai)料的(de)(de)(de)裂紋尖端(duan)處富集、降(jiang)低了原子間(jian)的(de)(de)(de)結(jie)合力(li)(li)、促(cu)進了裂紋尖端(duan)的(de)(de)(de)材(cai)(cai)料發(fa)(fa)生(sheng)(sheng)脆(cui)化(hua)現(xian)象。也可以說(shuo)氫脆(cui)的(de)(de)(de)產生(sheng)(sheng)是一個(ge)陰極(ji)析氫的(de)(de)(de)過程，如圖6.13所示(shi)。在(zai)材(cai)(cai)料陰極(ji)面形成的(de)(de)(de)氫原子或(huo)者氫分子在(zai)滲透(tou)吸附或(huo)者原子運(yun)動的(de)(de)(de)影響下與材(cai)(cai)料發(fa)(fa)生(sheng)(sheng)作用，最終導致金屬(shu)的(de)(de)(de)性(xing)能發(fa)(fa)生(sheng)(sheng)變化(hua)產生(sheng)(sheng)脆(cui)化(hua)，氫的(de)(de)(de)吸附量越多對材(cai)(cai)料產生(sheng)(sheng)的(de)(de)(de)影響越高。
其中，在陽極反應中形成的硫化物還會以FeS2、Fe3S4、FeS1-χ等形式出現。反應過程中的硫離子降低了DSS2507雙相不銹鋼原子之間的結合力，促進DSS2507雙相不銹鋼發生陽極溶解，同時陽極溶解過程中產生的電子移動到鋼表面促進了氫的生成。此外，電化學反應中生成的硫化物吸附在鋼表面，導致陰極反應過程中生成的氫原子不容易重新組合成分子氫散出去，導致氫向DSS2507雙相不銹鋼中滲入并在DSS2507雙相不銹鋼的缺陷處以及裂紋尖端處富集，導致鋼材產生脆化現象。意大利學者F.Zucchi通過研究酸性人造海水環境中硫離子對雙相不銹鋼氫脆敏感性的影響，也指出硫離子可以減小原子氫合成氫氣的速度，增加氫在鋼表面的吸附量，并且氫能夠被鋼吸收，其實驗結果表明硫離子的體積分數為1.0×10-6時雙相不銹鋼的氫脆敏感性得到增強。
綜(zong)上所述(shu)，2507雙相不銹鋼(gang)在硫離子的作(zuo)用下氫脆敏感性(xing)升高、耐氫脆性(xing)能降(jiang)低。
浙江至德鋼(gang)(gang)業(ye)有(you)限(xian)公司對微觀組織、硫離(li)子(zi)以(yi)及(ji)鉬酸根離(li)子(zi)這三個因(yin)素(su)進行單(dan)因(yin)素(su)實驗(yan)，通過(guo)電化學氫(qing)滲透(tou)實驗(yan)測試(shi)方(fang)法(fa)探(tan)究(jiu)和分析(xi)了2205和2507雙相不銹鋼(gang)(gang)在這三種因(yin)素(su)影響(xiang)下(xia)的氫(qing)滲透(tou)行為，所(suo)得主要結論如下(xia)：
1. 雙(shuang)相(xiang)不銹鋼氫(qing)(qing)擴散(san)系(xi)數(shu)隨固(gu)溶(rong)處(chu)理溫度的(de)上升(sheng)表(biao)現為逐漸變大(da)的(de)趨勢，氫(qing)(qing)脆(cui)敏感性提高(gao)，耐氫(qing)(qing)脆(cui)性能(neng)降(jiang)低。主要(yao)是由于固(gu)溶(rong)熱(re)處(chu)理溫度的(de)增高(gao)導致(zhi)奧氏體（γ)相(xiang)含量降(jiang)低，導致(zhi)氫(qing)(qing)在DSS2507 中的(de)溶(rong)解度降(jiang)低、氫(qing)(qing)擴散(san)系(xi)數(shu)變大(da)。
2. 對雙相不銹鋼單一相氫滲透的研究表明，隨著固溶溫度的升高，2205雙相不銹鋼的氫擴散系數增加，單一相奧氏體的氫擴散系數減小，奧氏體作為“氫陷阱”阻礙氫擴散。單一相鐵素體的氫擴散系數增加，導致材料氫脆敏感性增加。
3. 硫離子(zi)降低了(le)(le)原子(zi)氫(qing)合(he)成氫(qing)氣的速度、增加了(le)(le)鋼(gang)表面氫(qing)的吸附量，導致2507雙(shuang)相不銹鋼(gang)在硫離子(zi)的作用(yong)下(xia)氫(qing)脆(cui)敏感性升高、耐氫(qing)脆(cui)性能降低。
4. MoO2-4通過與氫原子的競爭吸附作用，對氫在雙相不銹鋼中的擴散有著一定的抑制作用，進而能夠降低雙相不銹鋼的氫脆敏感性、能夠增強鋼的抗氫脆性能。
