馬氏體(ti)(ti)(ti)低溫(wen)用鋼主(zhu)要是指(zhi)制造、運輸及儲存(cun)液(ye)化氣(qi)體(ti)(ti)(ti)的(de)機械設備、超導設備、核聚變反應設備等所(suo)用的(de)超高強度(du)(du)、超低溫(wen)材料。這里(li)只涉及常(chang)壓下液(ye)化溫(wen)度(du)(du)在(zai)-103℃以下的(de)常(chang)用氣(qi)體(ti)(ti)(ti)（乙(yi)烯：-103℃;天然(ran)氣(qi)：-165℃;氧：-183℃;空氣(qi)：-190℃;氮：-196℃;氫：-253℃;氯：-269℃)及一些液(ye)化溫(wen)度(du)(du)在(zai)-180--80℃之間的(de)碳氫化合物（如甲(jia)烷、乙(yi)烷）等所(suo)用的(de)高合金細晶粒鐵素體(ti)(ti)(ti)鋼。

  作為低溫(wen)用鋼，應具(ju)有如下性(xing)能：低溫(wen)下組織穩定，不產生相(xiang)變，以(yi)保持力學性(xing)能及物理性(xing)較為穩定；有良好的低溫(wen)韌性(xing)：良好的焊接性(xing)和(he)加工性(xing)能；有時還有其他(ta)特殊要求，如無磁性(xing)等(deng)。

  9%Ni鋼(gang)(gang)是低碳(tan)馬氏體型低溫(wen)用(yong)鋼(gang)(gang)，作為(wei)液化天(tian)然氣（LNG)及液氨用(yong)鋼(gang)(gang)，已(yi)被世(shi)界各國普遍采用(yong)，其使用(yong)溫(wen)度可達-196℃。

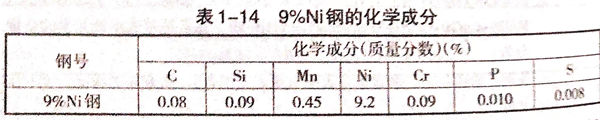

  9%Ni鋼的(de)化學成分如表(biao)1-14所示

  鋼中鎳含(han)量(liang)對韌(ren)(ren)性(xing)(xing)(xing)(xing)(xing)有(you)很大影(ying)響(xiang)，隨著鎳含(han)量(liang)的(de)提(ti)(ti)高(gao)，脆(cui)(cui)性(xing)(xing)(xing)(xing)(xing)轉(zhuan)變(bian)，溫度(du)(du)不(bu)斷(duan)下(xia)降，而(er)韌(ren)(ren)性(xing)(xing)(xing)(xing)(xing)提(ti)(ti)高(gao)。鋼中碳含(han)量(liang)增(zeng)大，其韌(ren)(ren)性(xing)(xing)(xing)(xing)(xing)下(xia)降，低(di)溫轉(zhuan)變(bian)溫度(du)(du)升高(gao)，焊接性(xing)(xing)(xing)(xing)(xing)惡(e)化(hua)。鋼中硅是重要的(de)脫氧劑，但又(you)容易形成(cheng)夾雜物而(er)危害(hai)韌(ren)(ren)性(xing)(xing)(xing)(xing)(xing)。錳可以(yi)細(xi)化(hua)晶(jing)粒，又(you)可提(ti)(ti)高(gao)Mn/C比(bi)，提(ti)(ti)高(gao)韌(ren)(ren)性(xing)(xing)(xing)(xing)(xing)，降低(di)低(di)溫轉(zhuan)變(bian)溫度(du)(du)。氧是降低(di)韌(ren)(ren)性(xing)(xing)(xing)(xing)(xing)、提(ti)(ti)高(gao)低(di)溫轉(zhuan)變(bian)溫度(du)(du)的(de)元素，因此必須(xu)控制。磷(lin)不(bu)僅與(yu)氧有(you)類似的(de)作用，即降低(di)韌(ren)(ren)性(xing)(xing)(xing)(xing)(xing)，提(ti)(ti)高(gao)脆(cui)(cui)性(xing)(xing)(xing)(xing)(xing)轉(zhuan)變(bian)溫度(du)(du)，而(er)且還惡(e)化(hua)焊接性(xing)(xing)(xing)(xing)(xing)，所以(yi)必須(xu)嚴格控制。
