①. 坡口面及焊縫表面的清理應采用不銹鋼鋼絲刷或銅絲刷，敲擊焊縫應用銅錘或包銅的錘，禁止用鐵錘敲擊。與焊件連接的焊接地線應采用不銹鋼制作。


  ②. 焊(han)前(qian)在(zai)坡(po)口兩側各涂上一道100mm寬的石(shi)灰漿保護(hu)(hu)層，焊(han)后將烘(hong)干的石(shi)灰和濺(jian)落在(zai)保護(hu)(hu)層上的飛濺(jian)物(wu)一并(bing)掃除干凈(jing)，以(yi)免(mian)引起點腐蝕(shi)。


  ③. 禁止在焊件表面引弧(hu)、熄弧(hu)或再任(ren)意焊接臨時支(zhi)架(jia)及吊環(huan)等(deng)，必要時可在焊縫(feng)的引弧(hu)處加引弧(hu)板(ban)。


  ④. 與腐蝕介質接觸的(de)焊縫盡可能最后焊接，以提高其(qi)耐腐蝕性。


  ⑤. 增(zeng)加焊(han)(han)(han)(han)接(jie)(jie)過程中(zhong)的(de)冷卻(que)速(su)度是奧氏(shi)體不銹鋼焊(han)(han)(han)(han)接(jie)(jie)時保證(zheng)(zheng)獲得(de)優質焊(han)(han)(han)(han)接(jie)(jie)接(jie)(jie)頭的(de)重要(yao)工(gong)藝措(cuo)施(shi)之一。因此，焊(han)(han)(han)(han)接(jie)(jie)時采用小電(dian)流、窄焊(han)(han)(han)(han)道(dao)、快速(su)焊(han)(han)(han)(han)，焊(han)(han)(han)(han)條在(zai)施(shi)焊(han)(han)(han)(han)過程中(zhong)不應做橫向擺動，嚴格控制(zhi)層間溫度，要(yao)保證(zheng)(zheng)在(zai)前道(dao)焊(han)(han)(han)(han)縫冷卻(que)到一定溫度后(hou)，再焊(han)(han)(han)(han)后(hou)道(dao)焊(han)(han)(han)(han)縫。條件(jian)允許時，對(dui)于小焊(han)(han)(han)(han)件(jian)可(ke)半浸在(zai)水中(zhong)進(jin)行焊(han)(han)(han)(han)接(jie)(jie)。


  ⑥. 即(ji)使使用酸性焊條，最好(hao)也選用直流(liu)(liu)反極性電源，因為此時(shi)焊件溫(wen)度低，受熱(re)少。此外，直流(liu)(liu)電源電弧穩定，也有利于保證焊縫質量。

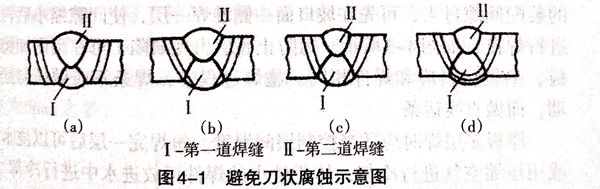

  ⑦. 單(dan)(dan)面(mian)單(dan)(dan)層(ceng)焊(han)(han)(han)具有較高(gao)的(de)(de)(de)抗(kang)刀狀(zhuang)腐(fu)(fu)蝕(shi)性能。雙面(mian)焊(han)(han)(han)時，如圖(tu)4-1所示，如果(guo)焊(han)(han)(han)縫(feng)的(de)(de)(de)尺寸(cun)正(zheng)好使第Ⅱ道(dao)(dao)焊(han)(han)(han)縫(feng)所產(chan)生(sheng)的(de)(de)(de)危(wei)險溫度區（450~850℃)落在第Ⅰ道(dao)(dao)焊(han)(han)(han)縫(feng)的(de)(de)(de)熔合(he)線上，就(jiu)可能在第Ⅰ道(dao)(dao)焊(han)(han)(han)縫(feng)的(de)(de)(de)熔合(he)線附近引起刀狀(zhuang)腐(fu)(fu)蝕(shi)；如果(guo)第Ⅱ道(dao)(dao)焊(han)(han)(han)縫(feng)的(de)(de)(de)危(wei)險溫度區避開了(le)第Ⅰ道(dao)(dao)焊(han)(han)(han)縫(feng)的(de)(de)(de)熔合(he)線，選擇適當的(de)(de)(de)焊(han)(han)(han)接參(can)數，調節焊(han)(han)(han)縫(feng)的(de)(de)(de)大小(xiao)，使危(wei)險溫度區不落在第Ⅰ道(dao)(dao)焊(han)(han)(han)縫(feng)的(de)(de)(de)熔合(he)線上，是防(fang)止刀狀(zhuang)腐(fu)(fu)蝕(shi)的(de)(de)(de)有效(xiao)途徑。




  ⑧. 清(qing)鏟焊根和缺陷處理(li)可采(cai)用碳弧氣刨，但應正確(que)掌握操作(zuo)工藝參數，避免母材滲碳，影響耐(nai)腐(fu)蝕性。氣刨后，刨槽(cao)黏附的熔渣和滲碳黑點(dian)，應用機(ji)械打磨，徹(che)底(di)清(qing)理(li)干凈。


  ⑨. 由奧(ao)氏體(ti)不(bu)銹鋼制造的壓力容器，其焊縫表面不得有咬邊，因為在咬邊處會引起應力集中，導致應力腐蝕破裂。如焊后發現有咬邊，應進行補焊，并用砂輪打磨至與母材圓滑過渡。


  ⑩. 奧氏體不銹鋼壓力容器用水進行液壓試驗時，水中的氯離子對容器有腐蝕作用，所以應控制水中氯離子的質量分數不超過25×10-6。如工廠當地水質達不到此要求時，水壓試驗后應立即將水抹除干凈。


  ?. 奧氏(shi)體不銹(xiu)鋼(gang)壓力容(rong)器的生(sheng)產場地(di)應(ying)與其他(ta)容(rong)器分(fen)開，地(di)面應(ying)鋪(pu)設膠皮，防止材料表(biao)面碰傷。并應(ying)有專用設備，如卷板機等，要單獨(du)使用。
