1. 奧氏(shi)體低溫無磁不銹(xiu)鋼的(de)焊(han)接

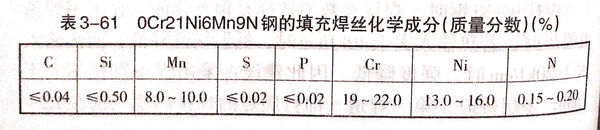

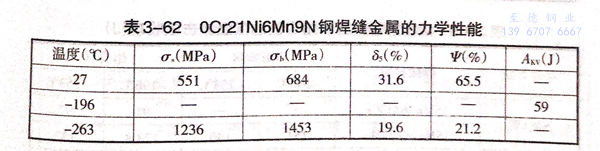

 目前，0Cr21Ni6Mn9N鋼的焊接還僅限于TIG焊及真空電子束焊接。焊接參數可參照不(bu)銹鋼(gang)。填充焊絲的化學成分見表3-61.焊縫金屬的力學性能見表3-62。

2. 錳(meng)-鋁系(xi)高錳(meng)奧(ao)氏(shi)體(ti)低溫無磁鋼的焊接(jie)

 15Mn26Al14鋼可用氣(qi)體(ti)火焰及等離(li)子切割(ge)，切口(kou)無硬化。

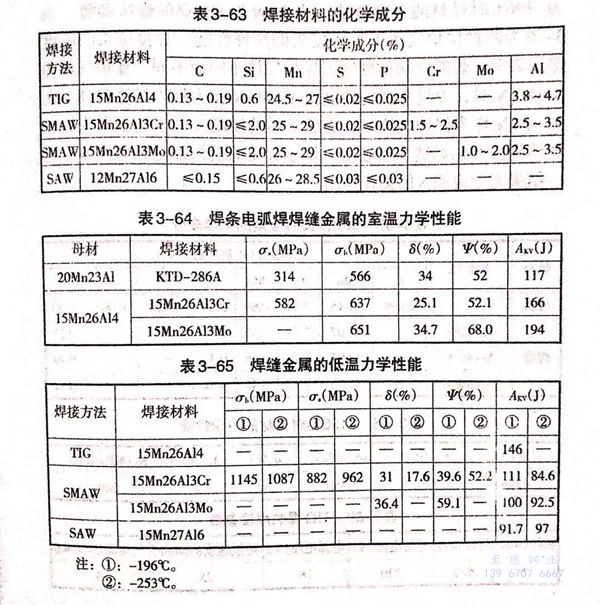

 15Mn26Al14鋼可用SWAM、SAW及TIG方法(fa)焊接，其所用焊接材料及力(li)學性能在表3-63~表3-66中給出。

3. 高錳奧(ao)氏體超低溫無(wu)磁鋼的焊接

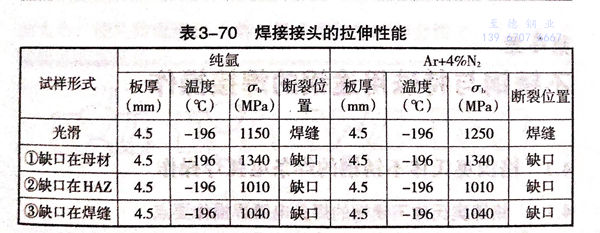

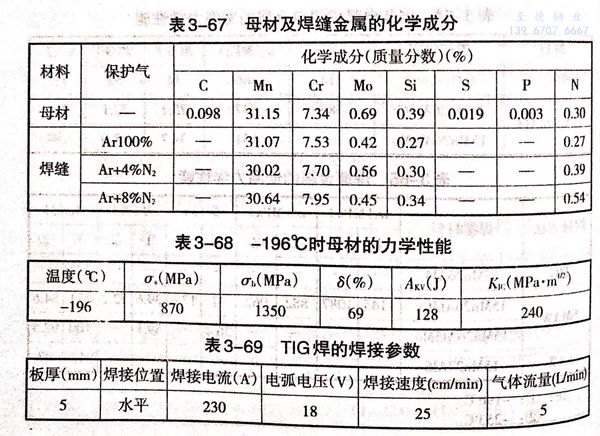

  采(cai)用TIG焊(han)(han)(han)(han)(han)法(fa)，保(bao)護(hu)(hu)氣(qi)(qi)(qi)(qi)體(ti)(ti)用純(chun)氬(ya)氣(qi)(qi)(qi)(qi)或(huo)氬(ya)氣(qi)(qi)(qi)(qi)＋氮氣(qi)(qi)(qi)(qi)，填(tian)充焊(han)(han)(han)(han)(han)絲直徑4mm.母材及焊(han)(han)(han)(han)(han)縫(feng)金(jin)(jin)屬(shu)的(de)(de)(de)化學成(cheng)分(fen)(fen)在表3-67中給出。表3-68為(wei)-196℃時(shi)(shi)母材的(de)(de)(de)力(li)學性能。表3-69為(wei)TIG焊(han)(han)(han)(han)(han)的(de)(de)(de)焊(han)(han)(han)(han)(han)接參數。表3-70為(wei)兩種保(bao)護(hu)(hu)氣(qi)(qi)(qi)(qi)體(ti)(ti)下焊(han)(han)(han)(han)(han)接接頭(tou)的(de)(de)(de)拉伸(shen)性能。焊(han)(han)(han)(han)(han)接接頭(tou)的(de)(de)(de)硬度(du)測定(ding)表明，焊(han)(han)(han)(han)(han)縫(feng)金(jin)(jin)屬(shu)的(de)(de)(de)硬度(du)因保(bao)護(hu)(hu)氣(qi)(qi)(qi)(qi)體(ti)(ti)不同而(er)不同。保(bao)護(hu)(hu)氣(qi)(qi)(qi)(qi)體(ti)(ti)為(wei)Ar+8%N2時(shi)(shi)，焊(han)(han)(han)(han)(han)縫(feng)金(jin)(jin)屬(shu)的(de)(de)(de)硬度(du)比Ar+4%N2作為(wei)保(bao)護(hu)(hu)氣(qi)(qi)(qi)(qi)體(ti)(ti)時(shi)(shi)高；而(er)Ar+4%N2作為(wei)保(bao)護(hu)(hu)氣(qi)(qi)(qi)(qi)體(ti)(ti)時(shi)(shi)，焊(han)(han)(han)(han)(han)縫(feng)金(jin)(jin)屬(shu)的(de)(de)(de)硬度(du)又(you)高于純(chun)氬(ya)作為(wei)保(bao)護(hu)(hu)氣(qi)(qi)(qi)(qi)體(ti)(ti)焊(han)(han)(han)(han)(han)接時(shi)(shi)的(de)(de)(de)焊(han)(han)(han)(han)(han)縫(feng)金(jin)(jin)屬(shu)硬度(du)。焊(han)(han)(han)(han)(han)縫(feng)金(jin)(jin)屬(shu)的(de)(de)(de)組織都是純(chun)奧氏體(ti)(ti)，這一結果(guo)充分(fen)(fen)說(shuo)明N的(de)(de)(de)強化作用。
