保溫瓶(ping)的(de)亞洲歐美色綜合一區二區在線:不銹鋼外殼是由厚度0.3~0.4mm的321不(bu)(bu)銹鋼超薄板卷制焊(han)接而成。對接焊(han)縫長度270mm,正面焊(han)縫熔(rong)寬小于2mm,焊(han)縫余高(gao)在0.2mm下。焊(han)縫不(bu)(bu)得有塌陷、燒穿等(deng)缺(que)陷，焊(han)縫的首位端(duan)4mm以內允許有部(bu)分未焊(han)透存在。采(cai)用(yong)微束亞洲歐美色綜合一區二區在線:等離子弧焊工藝，用胎(tai)夾具裝配獲(huo)得優良(liang)的焊接接頭，焊縫(feng)成(cheng)形(xing)美觀，有較高(gao)的焊接生(sheng)產(chan)率，每45秒可(ke)焊接一個不銹鋼保溫瓶外殼(ke)，產(chan)品成(cheng)品率可(ke)達95%.

1. 焊前準備

  按工藝要(yao)求進行(xing)下料和卷(juan)筒，卷(juan)筒時(shi)注意將(jiang)邊緣有毛刺(ci)的面向外(wai)。然后將(jiang)保(bao)溫瓶(ping)外(wai)殼待焊(han)處（兩側各10mm)除去油污、銹(xiu)，用(yong)丙酮擦干凈。由于不銹(xiu)鋼的導熱(re)性能差，焊(han)件又極薄，焊(han)接(jie)時(shi)容(rong)易出現燒穿和變形。焊(han)接(jie)必須在胎夾(jia)具上(shang)進行(xing)，即將(jiang)焊(han)件緊緊地(di)壓在銅墊板上(shang)進行(xing)焊(han)接(jie)。

2. 焊接(jie)工藝

  采用微束等(deng)離(li)子(zi)弧自動焊工藝。焊槍噴(pen)嘴(zui)尺(chi)寸為：壓縮(suo)角90°,噴(pen)嘴(zui)孔徑(jing)1.0mm,噴(pen)嘴(zui)孔道(dao)長度1.0~1.2mm.鎢(wu)極選用2%的(de)鈰鎢(wu)電極，直徑(jing)1.5mm,端部呈(cheng)錐狀，鎢(wu)極內縮(suo)量為0.8~1.0mm.

  噴嘴距(ju)工件距(ju)離(li)0.8~1.2mm。

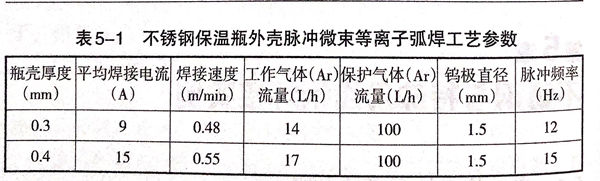

  經試(shi)驗后(hou)推薦的不銹鋼保(bao)溫(wen)瓶外殼脈沖微束等離子焊的工(gong)藝參(can)數見表(biao)5-1。

  基本電流值為5A,脈沖占空比為60%左右(you)，脈沖頻率為12~15Hz.焊縫的焊點重疊率為50%。
