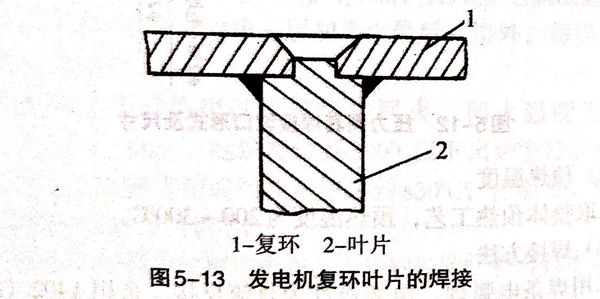

發電機復環葉片結構如圖5-13所示,其材質為2Cr13,葉片為1Cr13,均為馬氏(shi)體不銹(xiu)鋼,采用焊接工藝如下。


圖 13.jpg


 ①. 焊前(qian)預熱溫度為100℃.


 ②. 選用A207(E316型(xing))焊條(tiao),直徑(jing)3.2mm.


 ③. 在引(yin)(yin)(yin)弧(hu)板上(shang)引(yin)(yin)(yin)弧(hu),待(dai)電弧(hu)穩(wen)定后引(yin)(yin)(yin)入(ru)待(dai)焊(han)(han)處,采用短(duan)弧(hu)焊(han)(han),收弧(hu)時要(yao)填滿弧(hu)坑,防止(zhi)弧(hu)坑裂紋,并(bing)使焊(han)(han)縫與(yu)母(mu)材呈圓滑過渡。


 ④. 焊(han)后為防(fang)止(zhi)焊(han)件的(de)變(bian)形(xing)和(he)裂紋(wen),需進行回火(huo)熱(re)處理來消除焊(han)接殘余應力。回火(huo)溫度為700℃,保溫30min,然后隨爐(lu)冷(leng)卻。


 ⑤. 用(yong)超(chao)聲波探傷對焊縫內部(bu)進行檢測(ce),發現超(chao)標缺陷時,應(ying)立即返修。
