一、平焊法蘭(lan)型式與尺(chi)寸(cun)

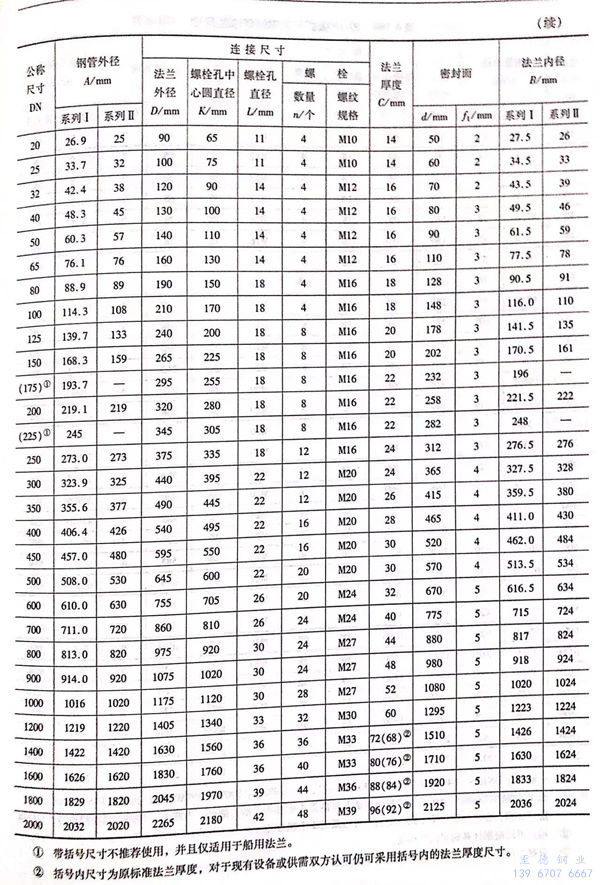

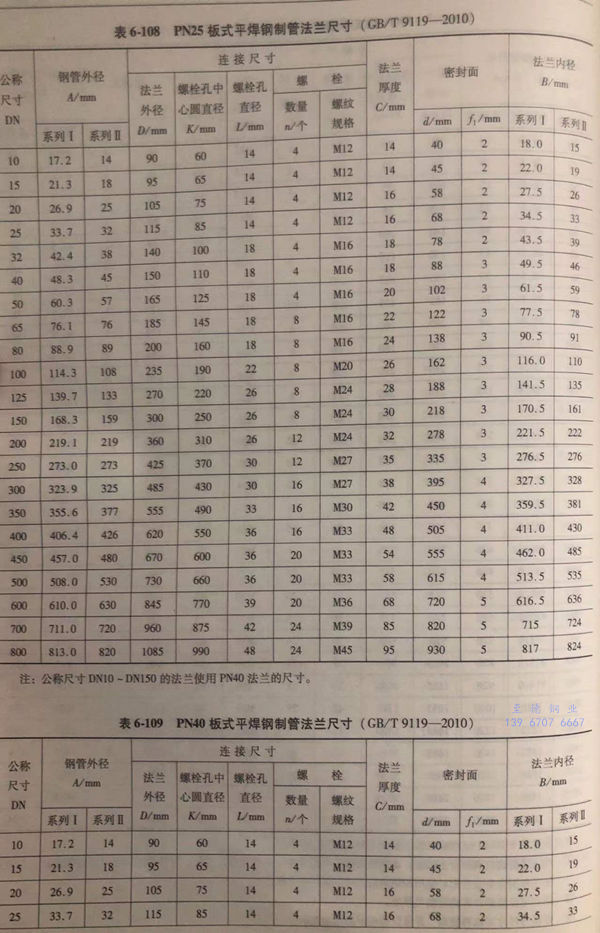

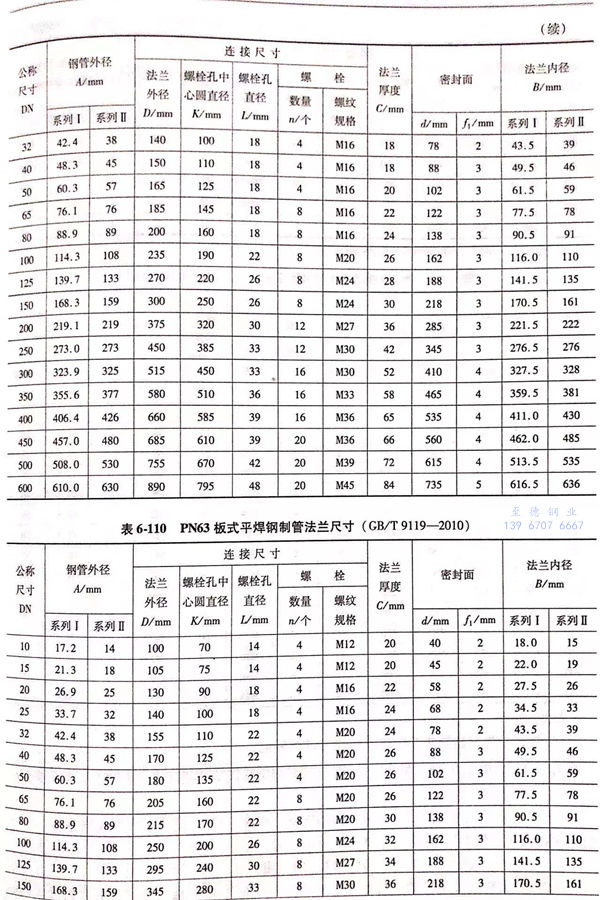

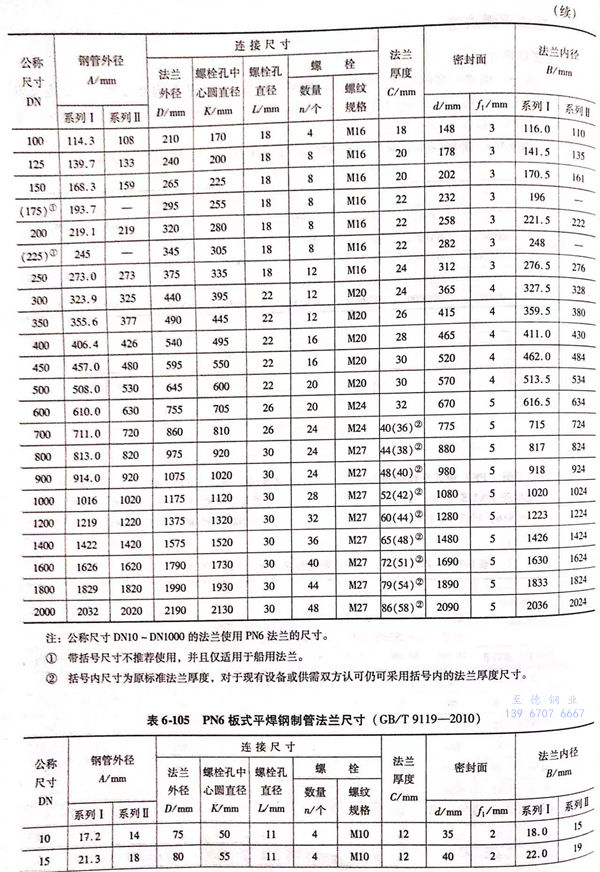

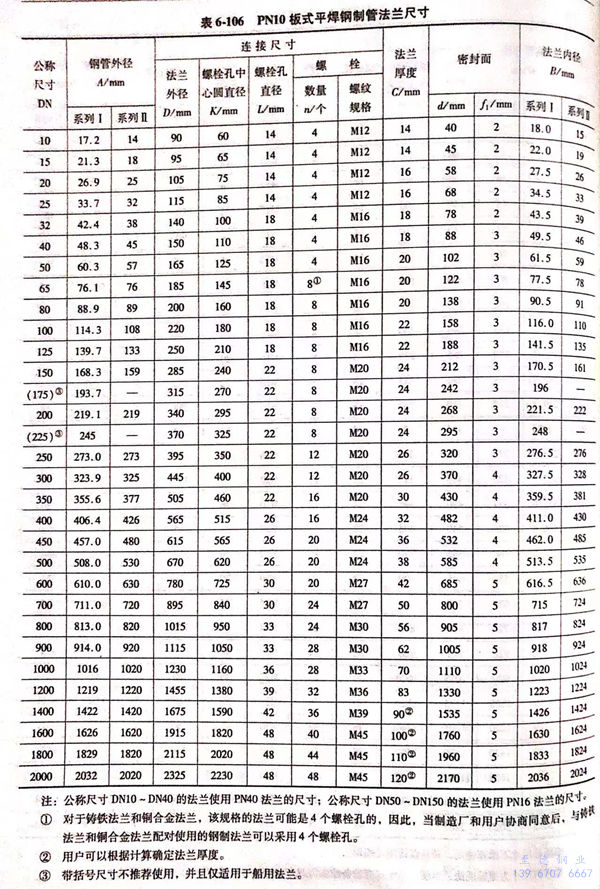

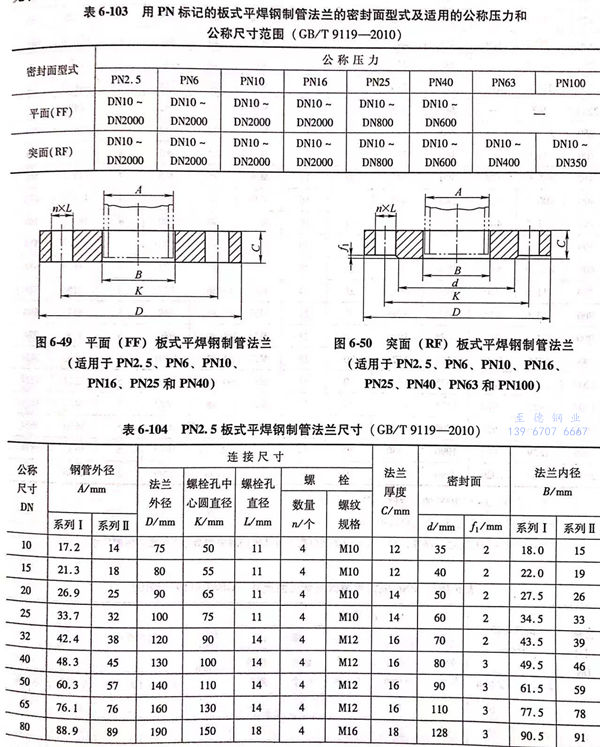

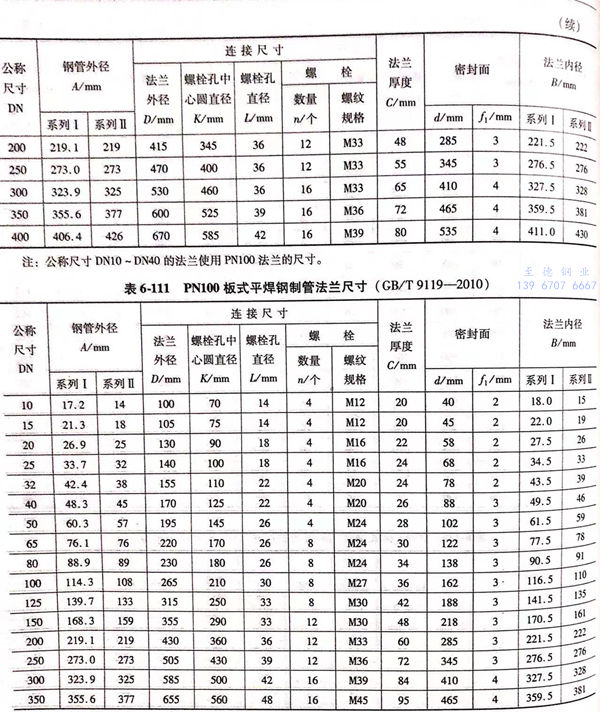

用PN標記(ji)的(de)(de)板式平焊鋼(gang)制管法(fa)(fa)蘭(lan)的(de)(de)密封(feng)面型式及適用的(de)(de)公稱壓力和公稱尺(chi)寸范圍見表(biao)6-103;用PN標記(ji)的(de)(de)板式平焊鋼(gang)制管法(fa)(fa)蘭(lan)的(de)(de)型式如圖6-49、圖6-50所示，法(fa)(fa)蘭(lan)的(de)(de)結構尺(chi)寸見表(biao)6-104~表(biao)6-111。
二、平(ping)焊法蘭標記(ji)
1. 板(ban)式平焊鋼制管法蘭(lan)應按下列規定進行標記：公稱(cheng)尺寸 → 公稱(cheng)壓力 → 法蘭(lan)型式代號（PL) → 密封面型式代號 → 配(pei)管系列 → 材料代號 → 標準編號
2. 標(biao)記示例
示(shi)例1 : 公(gong)稱(cheng)尺寸DN600、公(gong)稱(cheng)壓(ya)力(li)PN16、平(ping)面（FF)板(ban)式平(ping)焊鋼(gang)制管(guan)法(fa)蘭（PL)、配(pei)用米制管(guan)（系列Ⅱ)、材料(liao)為Q235A,其(qi)標記為：法(fa)蘭 DN600-PN16 PL FF Ⅱ Q235A GB/T 9119
示例2 : 公稱尺寸DN150、公稱壓力PN100、突面（RF)板式平焊鋼制管法蘭（PL)、配用英制管（系列Ⅰ)、材料為 06Cr19Ni10 ,其標記為：法蘭 DN150-PN100 PL RF 06Cr19Ni10 GB/T 9119
