金(jin)(jin)(jin)屬(shu)(shu)(shu)齒(chi)(chi)形墊(dian)(dian)片(pian)(pian)也是一(yi)種(zhong)實體金(jin)(jin)(jin)屬(shu)(shu)(shu)墊(dian)(dian)片(pian)(pian)，墊(dian)(dian)片(pian)(pian)的(de)(de)剖切(qie)面(mian)(mian)呈鋸齒(chi)(chi)形，齒(chi)(chi)距t=1.5~2mm,齒(chi)(chi)高h=0.65~0.85mm,齒(chi)(chi)頂寬(kuan)度c=0.2~0.3mm.在密(mi)封面(mian)(mian)上(shang)車(che)削(xue)若(ruo)干個(ge)同心圓，其(qi)齒(chi)(chi)數為(wei)7~16,視墊(dian)(dian)片(pian)(pian)的(de)(de)規格大小(xiao)(xiao)而定。金(jin)(jin)(jin)屬(shu)(shu)(shu)齒(chi)(chi)形墊(dian)(dian)片(pian)(pian)的(de)(de)結(jie)構型(xing)式有基(ji)本型(xing)、帶外(wai)環(huan)(huan)型(xing)、帶內(nei)環(huan)(huan)型(xing)及帶內(nei)外(wai)環(huan)(huan)型(xing)四種(zhong)，比較(jiao)常見的(de)(de)結(jie)構為(wei)基(ji)本型(xing)。由于金(jin)(jin)(jin)屬(shu)(shu)(shu)齒(chi)(chi)形墊(dian)(dian)片(pian)(pian)密(mi)封表面(mian)(mian)接觸(chu)區(qu)的(de)(de)V型(xing)肋形成許多(duo)具有壓(ya)差的(de)(de)空間線(xian)接觸(chu)，所以(yi)密(mi)封可靠，使用周期長(chang)。和一(yi)般(ban)(ban)金(jin)(jin)(jin)屬(shu)(shu)(shu)墊(dian)(dian)片(pian)(pian)相比，這(zhe)種(zhong)墊(dian)(dian)片(pian)(pian)需要的(de)(de)壓(ya)緊(jin)力(li)較(jiao)小(xiao)(xiao)。金(jin)(jin)(jin)屬(shu)(shu)(shu)齒(chi)(chi)形墊(dian)(dian)片(pian)(pian)的(de)(de)缺點(dian)是，在每次(ci)更(geng)換墊(dian)(dian)片(pian)(pian)時(shi)，都要對兩(liang)法蘭(lan)密(mi)封面(mian)(mian)進(jin)行加工，因而費時(shi)費力(li)。另外(wai)，墊(dian)(dian)片(pian)(pian)使用后容易在法蘭(lan)密(mi)封面(mian)(mian)上(shang)留下壓(ya)痕，故一(yi)般(ban)(ban)用于較(jiao)少拆卸(xie)的(de)(de)部位。金(jin)(jin)(jin)屬(shu)(shu)(shu)齒(chi)(chi)形墊(dian)(dian)片(pian)(pian)適用的(de)(de)公稱壓(ya)力(li)為(wei)1.6~25.0MPa.


一(yi)、金屬齒形(xing)墊片(pian)型(xing)式(shi)、尺寸(cun)與公(gong)差(cha)


1. 型式與尺寸(cun)

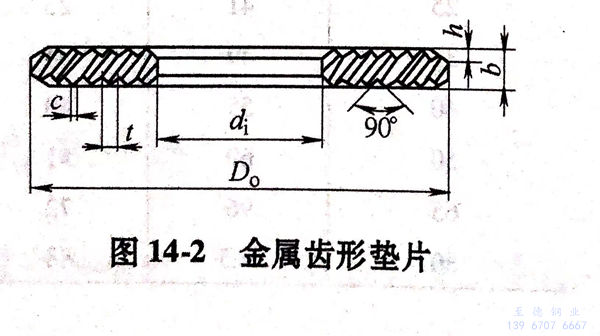

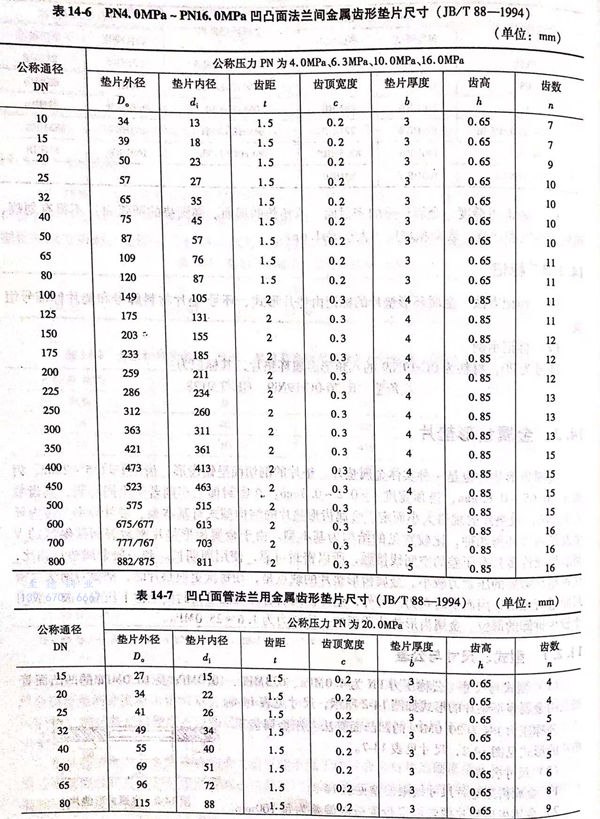

 公稱壓力PN為4.0MPa、6.3MPa、10.0MPa及(ji)16.0MPa的(de)凹凸面管(guan)法蘭用(yong)金屬齒(chi)形墊片的(de)形式如圖14-2所示，尺寸見表14-6。

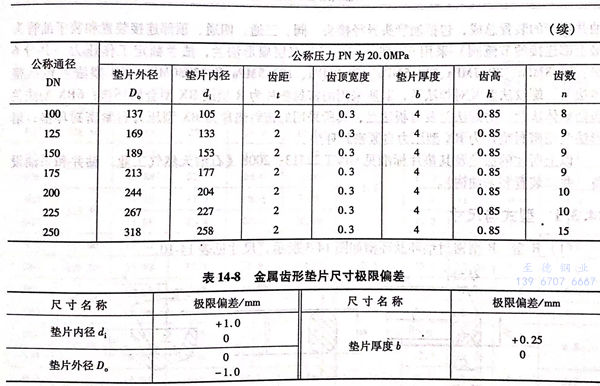

 公稱壓(ya)力PN為(wei)20.0MPa的凹凸面管法蘭用金(jin)屬齒形墊片的形式見圖(tu)14-2,尺寸見表(biao)14-7。


2. 尺寸公差(cha)


 a. 金屬齒形墊片尺寸極限偏差見表14-8.


 b. 金屬齒(chi)形墊片兩端面平行度(du)(du)極限偏差為每100mm直徑長度(du)(du)不大于0.1mm。



二、金屬齒形墊片技術要求


1. 材(cai)料

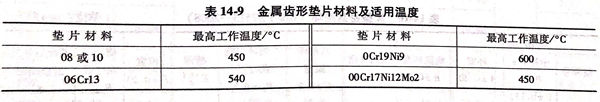

 金屬(shu)齒形墊(dian)片(pian)材料(liao)及適(shi)用的(de)溫度范(fan)圍見表(biao)14-9,材料(liao)的(de)其他技術要求應符(fu)合相應標準的(de)規定(ding)。




2. 表面粗糙度


 金屬(shu)齒形(xing)墊片齒頂(ding)平面(mian)的表面(mian)粗(cu)糙度(du)不大于(yu)Ra1.6μm.


三、金(jin)屬(shu)齒(chi)形墊片標記


1. 標記(ji)方法


 金(jin)屬齒形墊片(pian)標(biao)記由(you)公稱(cheng)通徑、公稱(cheng)壓力、材料(liao)及標(biao)準編號等部分(fen)組成。


2. 標記示例


 公稱(cheng)通徑(jing)100mm、公稱(cheng)壓力6.3MPa、材料為(wei)0Cr19Ni9的(de)凹凸面管法蘭用金(jin)屬齒(chi)形墊片的(de)標記為(wei)： 齒(chi)形墊  100-63  0Cr19Ni9  JB/T 88-1994
