019Cr18CuNb 鋼是一種超純中鉻鐵素體不銹鋼，由于添加了Nb、Cu，其耐蝕性能相當于06Cr19Ni10（0Cr18Ni9）鋼，同時冷成形性能也顯著提高，Nb的加人既起到穩定化作用，又改善了鋼的高溫性能，如抗氧化性能和高溫強度，其抗氧化溫度可達950℃，可滿足汽車排氣系統歧管的需求。該鋼還用于建筑的外裝飾部件、家電等。


 019Cr18MoTi 鋼是(shi)一種超(chao)低碳鐵素體不銹鋼，鋼中允許少量氮(dan)存(cun)在，適當加(jia)入鈦、鈮和鋯，使(shi)鋼的加(jia)工性(xing)和焊接性(xing)有(you)所改善。由于鉻、鉬的復合作用，對弱還原性(xing)酸(suan)（醋酸(suan)、果酸(suan)等(deng)）的耐全面腐蝕能(neng)力(li)較022Cr18Ti鋼為(wei)(wei)優。該鋼的開(kai)始熱加(jia)工溫度為(wei)(wei)1100～1140℃，終止(zhi)溫度為(wei)(wei)710～790℃，空冷，退火溫度為(wei)(wei)780～850℃，空冷或緩(huan)冷，退火后的力(li)學(xue)性(xing)能(neng)見表9.28。


 019Cr18MoTi 鋼(gang)(gang)可(ke)用于制造與有機酸相接(jie)觸(chu)的設備及人造纖維、造紙、食品工業(ye)用的耐(nai)蝕設備，還可(ke)用于建(jian)筑內外裝飾、車(che)輛部件、廚房用具、餐具等。該鋼(gang)(gang)不適合(he)在氧化酸（如硝酸）中使用。

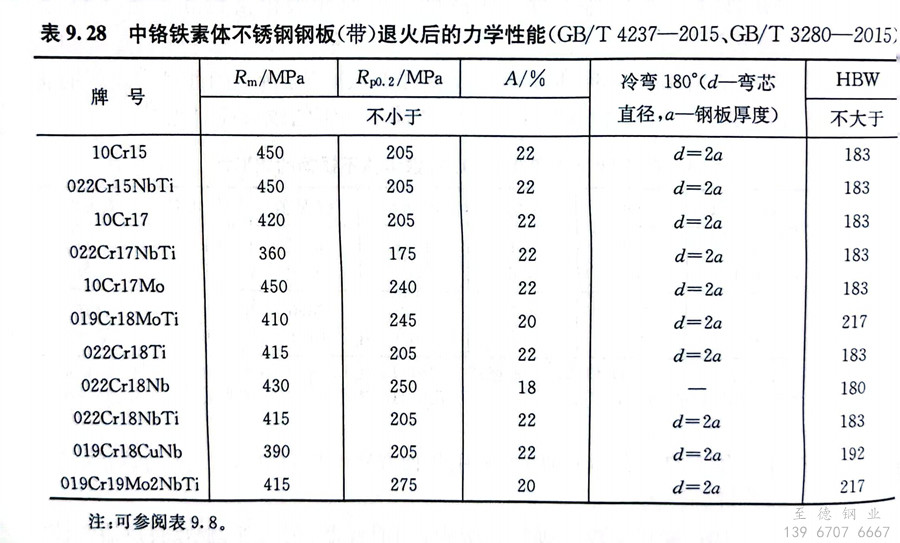

表 28.jpg


 019Cr19Mo2NbTi 鋼(gang)是(shi)一種超低碳鐵素體不銹鋼(gang)，由于(yu)加入了1.75％～2.50％Mo，耐蝕性得到提高，耐應力腐蝕性好。該鋼(gang)的熱加工(gong)工(gong)藝為始鍛(duan)溫度(du)1100～1140℃，終鍛(duan)溫度(du)705～790℃，空冷(leng)，退(tui)火(huo)溫度(du)為800～1050℃，快冷(leng)，退(tui)火(huo)后的力學性能見表9.28。


 019Cr19Mo2NbTi 鋼用于制造汽(qi)車排氣系統、儲水槽、太陽(yang)能熱水器、換熱器、食品機(ji)械、印染(ran)機(ji)械和耐應(ying)力(li)腐蝕設備。
