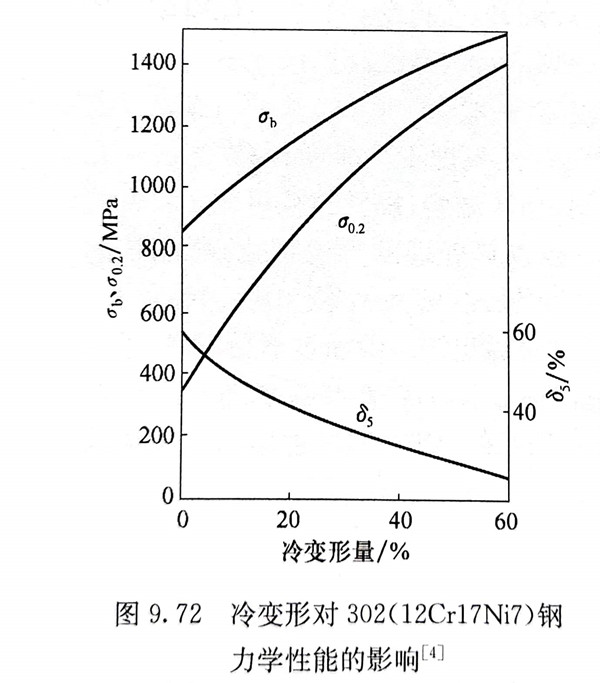

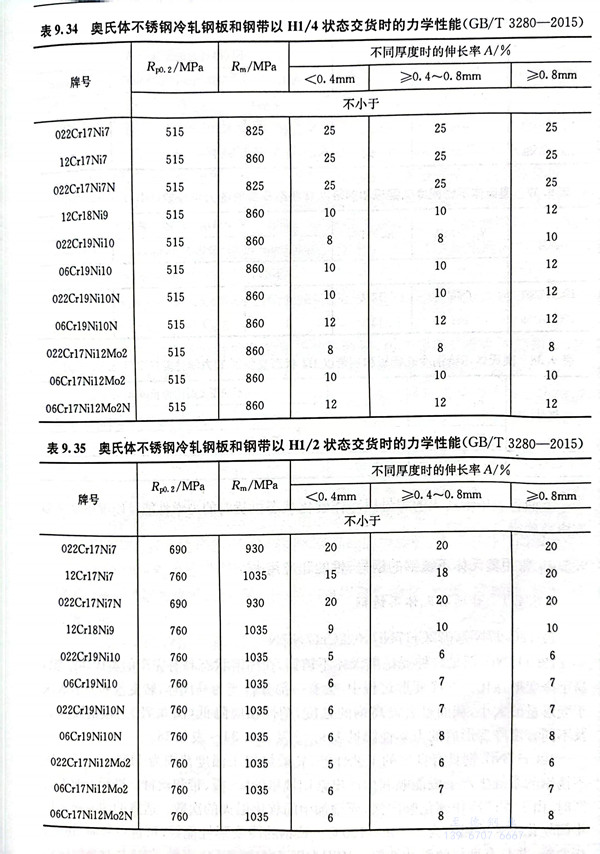

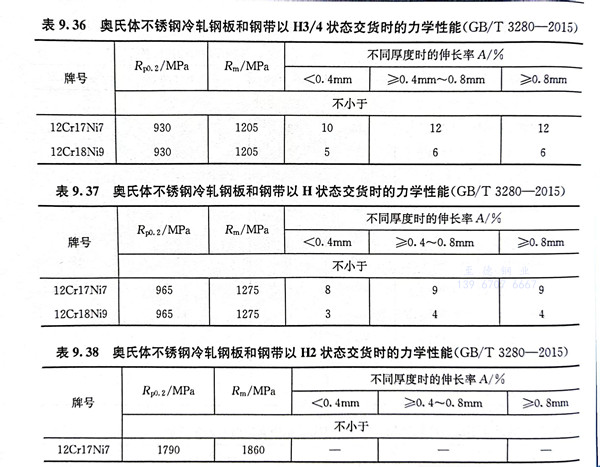

12Cr17Ni7鋼是一種亞穩奧氏體不銹鋼，在固溶狀態具有完全的奧氏體組織，易于冷變形強化。在冷變形過程中，會有一部分轉變為馬氏體，轉變量的大小取決于變形量的大小，從而顯著提高鋼的強度，塑性相應降低（圖9.72）。該鋼固溶態及不同程度冷變形后的力學性能見表9.12及表9.34～表9.38。

  12Cr17Ni7 鋼具(ju)有(you)良好(hao)的(de)(de)(de)(de)工藝性能，軋鍛熱加(jia)工溫度(du)(du)范圍(wei)為1150～850℃，用(yong)不銹鋼的(de)(de)(de)(de)常規生產手段能順利生產出常用(yong)規格的(de)(de)(de)(de)棒、板、帶和絲材。進行冷(leng)(leng)加(jia)工變形時，由于(yu)鋼的(de)(de)(de)(de)冷(leng)(leng)作硬(ying)化傾向(xiang)強，要增加(jia)中(zhong)間軟化退火的(de)(de)(de)(de)次數。適宜的(de)(de)(de)(de)固溶(rong)處(chu)理和中(zhong)間軟化退火的(de)(de)(de)(de)溫度(du)(du)為1050～1100℃。該(gai)鋼的(de)(de)(de)(de)冷(leng)(leng)變形性能好(hao)，可進行彎(wan)曲、卷(juan)邊、折疊等(deng)，并(bing)具(ju)有(you)良好(hao)的(de)(de)(de)(de)深沖性能。該(gai)鋼在(zai)固溶(rong)狀(zhuang)(zhuang)態(tai)下(xia)可以焊(han)(han)接(jie)，但冷(leng)(leng)軋材焊(han)(han)接(jie)后(hou)會在(zai)焊(han)(han)縫(feng)附近形成低(di)強度(du)(du)區(qu)而(er)影響使(shi)用(yong)，因而(er)不推薦在(zai)焊(han)(han)接(jie)狀(zhuang)(zhuang)態(tai)下(xia)應用(yong)。

  12Cr17Ni7 鋼(gang)在(zai)工業大氣、城市大氣條件下抗銹性(xing)(xing)良(liang)好，在(zai)中(zhong)性(xing)(xing)和(he)氧(yang)化(hua)性(xing)(xing)環境中(zhong)有較好的(de)(de)耐蝕性(xing)(xing)，但在(zai)海洋大氣條件下、還原(yuan)性(xing)(xing)環境中(zhong)及(ji)化(hua)工過(guo)程中(zhong)常見的(de)(de)酸、堿、鹽介質中(zhong)的(de)(de)耐蝕性(xing)(xing)較差。該鋼(gang)用于制(zhi)造在(zai)冷狀態下承載較高載荷，又能減輕設(she)(she)備重量和(he)不生銹的(de)(de)零件和(he)設(she)(she)備，如鐵道車輛及(ji)零部件、裝飾板、傳送(song)帶、緊固件等。

  022Cr17Ni7 鋼(gang)是一種超低(di)(di)碳奧(ao)氏體(ti)不(bu)銹鋼(gang)。由于(yu)(yu)碳含量低(di)(di)，該鋼(gang)耐晶界腐蝕性好，焊后可不(bu)進(jin)行熱處(chu)理(li)。該鋼(gang)用于(yu)(yu)制造焊接后可不(bu)進(jin)行熱處(chu)理(li)的(de)零(ling)部件。

  022Cr17Ni7N 鋼是一種含氮超低碳(tan)奧氏不銹鋼，碳(tan)含量低，耐晶間腐(fu)蝕性好，加入氮后(hou)，其(qi)強度(du)較022Cr17Ni7 鋼高，并增強了其(qi)耐點蝕和耐縫隙腐(fu)蝕的能(neng)力。該(gai)鋼的焊接(jie)性能(neng)好，焊后(hou)不需進行熱處理。該(gai)鋼用(yong)于制造既要求(qiu)耐腐(fu)蝕，又要求(qiu)具有(you)一定強度(du)的結構件。

 至德鋼業，我(wo)們根據您的(de)實際需求，給出(chu)參考建議，為您提(ti)供高性價比的(de)不銹鋼管道及配件。
