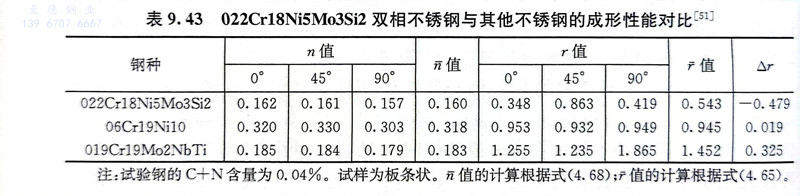

兩相組織的冷變形較為復雜，第二相的存在造成組織的局部不均勻度，影響變形行為。表9.43為022Cr18Ni5Mo3Si2 雙相不銹鋼與其他不銹鋼的冷成形性能對比，可見雙相不(bu)銹鋼的冷成形性較奧氏體不銹鋼和鐵素體不銹鋼要差些。

  雙相(xiang)不銹鋼(gang)的(de)(de)(de)屈服強(qiang)度較高，初始變形(xing)時抗(kang)力(li)較大，要施以較大的(de)(de)(de)外(wai)力(li)才(cai)能(neng)使其(qi)變形(xing)。雙相(xiang)不銹鋼(gang)的(de)(de)(de)橫向彎(wan)曲(qu)性能(neng)較差，需要較大的(de)(de)(de)彎(wan)心(xin)直徑（d），至(zhi)少d不小于(yu)2a（a為板厚）才(cai)能(neng)通過彎(wan)曲(qu)試驗(yan)，這與其(qi)較大的(de)(de)(de)各向異性有關。

  通過F和Δr試驗說明，雙相(xiang)(xiang)鋼(gang)(gang)的各向(xiang)異性顯著(zhu)，軋板組織中α與(yu)γ相(xiang)(xiang)呈帶狀層狀組織。雙相(xiang)(xiang)不(bu)銹(xiu)鋼(gang)(gang)的r值比奧氏體(ti)(ti)鋼(gang)(gang)和鐵(tie)素體(ti)(ti)鋼(gang)(gang)低(di)很多，故其冷成形性較差(cha)。
