022Cr19Ni5Mo3Si2N 雙相鋼系引自瑞典的3RE60＋N。3RE60是20世紀60年代初瑞典開發的牌號，是最早應用的Cr18型雙相不(bu)銹鋼，鋼的氮含量不大于0.06％。為了調整相比例和提高耐孔蝕性能，氮含量增加至0.12％，牌號為3RE60+N。

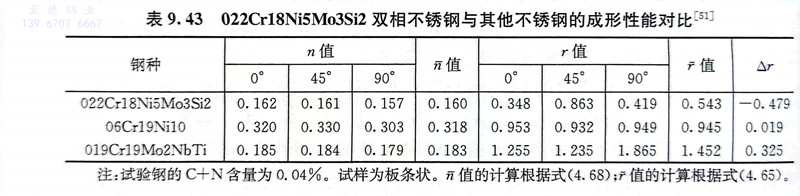

 該(gai)鋼(gang)(gang)的熱(re)塑性(xing)較好，熱(re)加工范圍較寬(kuan)，在900～1200℃均能(neng)變形，其(qi)冷成形性(xing)和冷加工性(xing)較奧氏(shi)體(ti)鋼(gang)(gang)差(cha)，與(yu)超低碳的鐵素(su)體(ti)鋼(gang)(gang)相(xiang)近，其(qi)r值(zhi)、n值(zhi)、Δr可參考(kao)表9.43。

 該鋼(gang)的(de)(de)正常固(gu)溶(rong)溫(wen)度(du)為980～1050℃，可獲得適宜的(de)(de)相比(bi)例和(he)良好的(de)(de)綜合力學性能，消除應力和(he)軟化處理亦可選用此(ci)工藝。該鋼(gang)在300～950℃加(jia)熱，有(you)(you)σ、x等脆性相的(de)(de)析出，降低鋼(gang)的(de)(de)韌性和(he)耐腐蝕性。該鋼(gang)還有(you)(you)良好的(de)(de)可焊性。

該鋼的耐點蝕性能優于06Cr19Ni10（304）和022Cr17Ni12Mo2（316L）鋼，是一種耐應力腐蝕的專用不銹鋼，但在高濃度的MgCl₂溶液中卻有較高的應力腐蝕破裂敏感性，但仍好于18Cr-8Ni奧氏體不銹鋼的耐應力腐蝕性能。

 該鋼(gang)(gang)主(zhu)要用(yong)(yong)(yong)于(yu)造紙(zhi)、煉油、化(hua)肥、化(hua)工和(he)石油等工業領(ling)域，大(da)多數(shu)用(yong)(yong)(yong)于(yu)制作熱(re)交換器、冷凝冷卻器等，在許多情況下(xia)可代替06Cr19Ni10和(he)022Cr17Ni12Mo2 鋼(gang)(gang)用(yong)(yong)(yong)于(yu)發生(sheng)應力腐(fu)蝕破(po)裂的(de)環境，也可利用(yong)(yong)(yong)其高的(de)腐(fu)蝕疲勞強度制作造紙(zhi)壓力滾筒機(ji)、甲銨泵(beng)泵(beng)體等。
