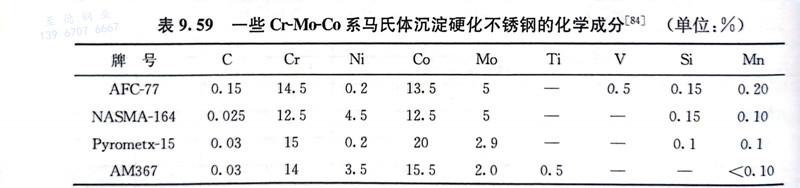

繼上述一些馬氏體沉淀硬化不銹鋼(gang)之后，一些研究者發現鈷和鉬同時加入Cr13型不銹鋼中可以使馬氏體的沉淀硬化效應特別強烈，從而開發出一些Cr-Mo-Co 系馬氏體沉淀硬化不銹鋼，其化學成分見表9.59。

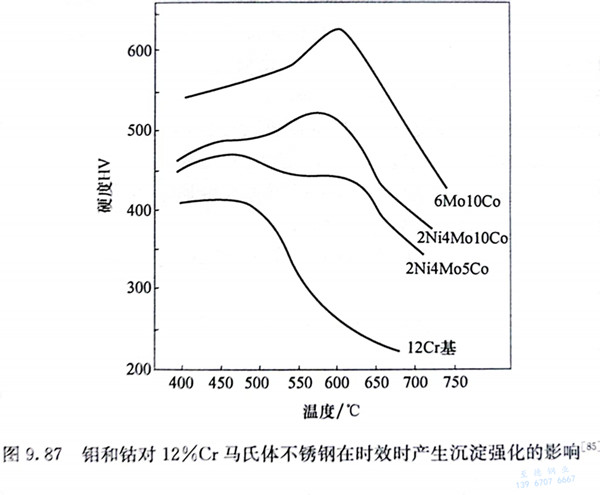

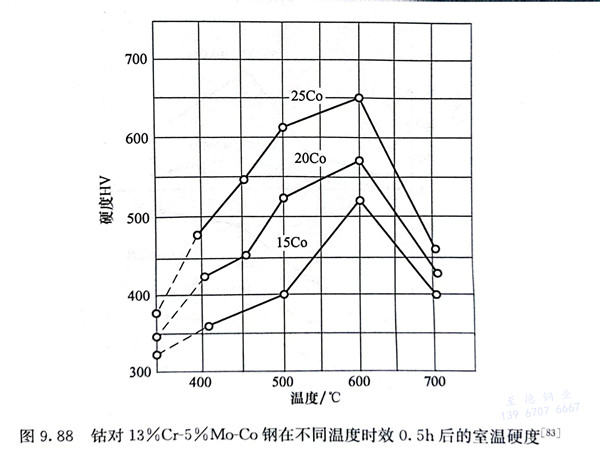

從圖9.87可看出，在(zai)(zai)(zai)12％Cr基礎上加入鉬(mu)(mu)和鈷(gu)(gu)，隨著(zhu)它(ta)們含量(liang)的(de)(de)(de)(de)(de)(de)增(zeng)(zeng)加，經淬(cui)火(huo)后(hou)在(zai)(zai)(zai)550～600℃時(shi)效(xiao)時(shi)，沉(chen)淀(dian)(dian)(dian)(dian)硬(ying)化(hua)(hua)峰值強烈升(sheng)(sheng)高。鉬(mu)(mu)的(de)(de)(de)(de)(de)(de)作(zuo)用尤其顯著(zhu)，當鉬(mu)(mu)含量(liang)超(chao)(chao)過4％時(shi)，600℃時(shi)效(xiao)后(hou)硬(ying)度(du)值可超(chao)(chao)過500HV，但(dan)當鉬(mu)(mu)含量(liang)到8％時(shi)，由于(yu)出現不能高溫固溶的(de)(de)(de)(de)(de)(de)x相而出現脆性(xing)。因此(ci)，Cr-Mo-Co系(xi)馬氏體(ti)沉(chen)淀(dian)(dian)(dian)(dian)硬(ying)化(hua)(hua)不銹(xiu)鋼中鉬(mu)(mu)含量(liang)必須控制在(zai)(zai)(zai)一(yi)定范(fan)圍(wei)內。鋼中的(de)(de)(de)(de)(de)(de)鈷(gu)(gu)含量(liang)對(dui)沉(chen)淀(dian)(dian)(dian)(dian)硬(ying)化(hua)(hua)效(xiao)應(ying)也有很大影響，隨鈷(gu)(gu)含量(liang)增(zeng)(zeng)加，時(shi)效(xiao)后(hou)的(de)(de)(de)(de)(de)(de)硬(ying)度(du)顯著(zhu)增(zeng)(zeng)高（圖9.88）。鈷(gu)(gu)在(zai)(zai)(zai)沉(chen)淀(dian)(dian)(dian)(dian)相中的(de)(de)(de)(de)(de)(de)含量(liang)很低，鈷(gu)(gu)的(de)(de)(de)(de)(de)(de)加入增(zeng)(zeng)強沉(chen)淀(dian)(dian)(dian)(dian)硬(ying)化(hua)(hua)效(xiao)應(ying)可能有兩(liang)方面的(de)(de)(de)(de)(de)(de)作(zuo)用，它(ta)除了(le)本身增(zeng)(zeng)強了(le)沉(chen)淀(dian)(dian)(dian)(dian)強化(hua)(hua)效(xiao)應(ying)外(wai)，還(huan)可以(yi)減少(shao)鉬(mu)(mu)在(zai)(zai)(zai)基體(ti)中的(de)(de)(de)(de)(de)(de)溶解度(du)，使沉(chen)淀(dian)(dian)(dian)(dian)相增(zeng)(zeng)多。鈷(gu)(gu)還(huan)可以(yi)平衡因鉬(mu)(mu)的(de)(de)(de)(de)(de)(de)增(zeng)(zeng)加導致的(de)(de)(de)(de)(de)(de)δ鐵素體(ti)形成(cheng)傾(qing)向(xiang)。鈷(gu)(gu)含量(liang)從0％增(zeng)(zeng)至8％時(shi)是升(sheng)(sheng)高Ms點的(de)(de)(de)(de)(de)(de)，鈷(gu)(gu)含量(liang)再(zai)增(zeng)(zeng)高將(jiang)逐漸降低Ms點，這(zhe)類(lei)鋼中鈷(gu)(gu)含量(liang)一(yi)般控制在(zai)(zai)(zai)10％～20％。釩形成(cheng)穩定的(de)(de)(de)(de)(de)(de)VC，對(dui)鋼的(de)(de)(de)(de)(de)(de)晶粒長大起抑制作(zuo)用。
目(mu)前(qian)應用的(de)Cr-Mo-Co系(xi)馬氏體沉淀硬(ying)化不銹鋼(gang)有兩種基(ji)本成分：一(yi)種是(shi)以13％Cr-5％Mo-13％Co為基(ji)的(de)較(jiao)高(gao)鉬含量的(de)鋼(gang)；另一(yi)種是(shi)以13％Cr-（2％～3％）Mo-（15％～20％）Co為基(ji)的(de)低(di)鉬高(gao)鈷含量的(de)鋼(gang)，如表9.59所示。

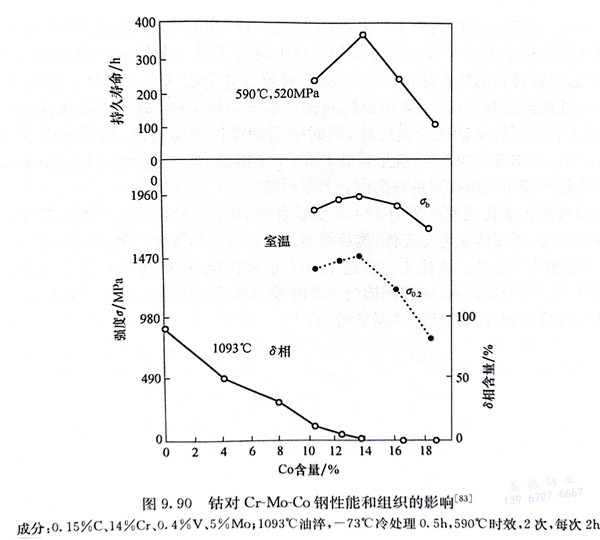

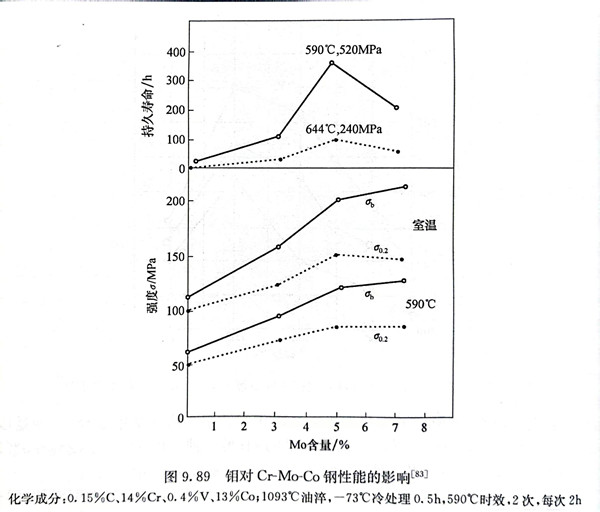

由圖9.89、圖9.90可見，5％Mo和13％Co配合可以得到最好的室溫和高溫強度及韌性的配合。鉬含量再增高，雖然短時強度有所增高，但持久強度反而降低。從組織上看，當鉬含量超過6％就出現8鐵素體。鉬含量在0％～5％時，隨著鉬含量增高，鋼的室溫強度、高溫強度和持久壽命都增加。在5％Mo的基礎上，鈷含量若超過14％，則室溫強度和高溫強度均降低，這是由于大量鈷降低M。點因而得到大量殘余奧氏體所致。當鈷含量由零增加到13％，室溫強度和高溫強度都增加。由圖9.90還可以看出，隨著鈷含量增加，鋼中δ鐵素體含量降低，到13％Co可得到全部奧氏體，消除了δ鐵素體的有害作用。
Cr-Mo-Co 馬(ma)(ma)(ma)氏體(ti)(ti)(ti)沉(chen)淀(dian)硬(ying)(ying)(ying)(ying)化(hua)(hua)不(bu)(bu)銹鋼(gang)(gang)經(jing)固溶處(chu)理冷(leng)卻到室(shi)溫，組(zu)織中除(chu)馬(ma)(ma)(ma)氏體(ti)(ti)(ti)外(wai)，還有(you)大(da)量(liang)殘(can)余奧氏體(ti)(ti)(ti)，經(jing)-73℃冷(leng)處(chu)理，可(ke)使殘(can)余奧氏體(ti)(ti)(ti)大(da)大(da)減少。無(wu)碳的(de)(de)(de)(de)Cr-Mo-Co鋼(gang)(gang)經(jing)冷(leng)處(chu)理后(hou)轉(zhuan)變(bian)為無(wu)碳的(de)(de)(de)(de)合金(jin)馬(ma)(ma)(ma)氏體(ti)(ti)(ti)，這(zhe)種馬(ma)(ma)(ma)氏體(ti)(ti)(ti)具有(you)較低的(de)(de)(de)(de)硬(ying)(ying)(ying)(ying)度，以及(ji)較高的(de)(de)(de)(de)塑(su)性和(he)韌性，有(you)較小的(de)(de)(de)(de)加工硬(ying)(ying)(ying)(ying)化(hua)(hua)傾向，其硬(ying)(ying)(ying)(ying)度在(zai)30HRC左(zuo)右，可(ke)以直(zhi)接進行冷(leng)變(bian)形，冷(leng)變(bian)形后(hou)的(de)(de)(de)(de)板材可(ke)直(zhi)接進行時效處(chu)理，只有(you)在(zai)高變(bian)形量(liang)下才需(xu)要中間(jian)退火。對碳含(han)量(liang)在(zai)0.15％左(zuo)右的(de)(de)(de)(de)Cr-Mo-Co鋼(gang)(gang)，由于加入了(le)起沉(chen)淀(dian)強(qiang)化(hua)(hua)的(de)(de)(de)(de)合金(jin)元素和(he)碳的(de)(de)(de)(de)固溶強(qiang)化(hua)(hua)雙重(zhong)強(qiang)化(hua)(hua)作用，其馬(ma)(ma)(ma)氏體(ti)(ti)(ti)具有(you)較高的(de)(de)(de)(de)硬(ying)(ying)(ying)(ying)度，如AFC-77（12Cr14Co13Mo5V）鋼(gang)(gang)硬(ying)(ying)(ying)(ying)度達50HRC左(zuo)右，不(bu)(bu)能進行冷(leng)變(bian)形。
