P900、P900N系德國Krupp-VSG公司陸續開發出的發電機組使用的護環用鋼。護環熱裝在轉子本體端部，用于防止線圈在離心作用下脫離本體，而熱裝能防止護環轉動和軸向竄動。護環是發電機組強度要求最高的部件，所承受的應力值約為σ_0.2的2/3，做超速檢測時，其所承受的應力值為σ_0.2的80％。較大容量機組（300MW以上）護環的屈服強度要求在1000MPa以上。因此，護環材料應滿足的要求為：高的σ_b，足夠的加工成形性能，一定的熱膨脹系數，高的抗腐蝕能力特別是抗應力腐蝕能力，低的導磁性能以避免渦流導致的能量損耗，130℃工作條件下穩定運行性能。護環的尺寸取決于發電機組的尺寸、容量及設計要求，其尺寸范圍為：直徑范圍在500～2000mm，壁厚范圍在40～120mm，長度達1250mm。Krupp-VSG公司在1975年成功地利用加壓電渣重熔爐生產出高氮無磁性P900護環用鋼，1981年又開發出含氮更高的P900N護環用鋼。P900、P900N鋼已為許多國家采用。

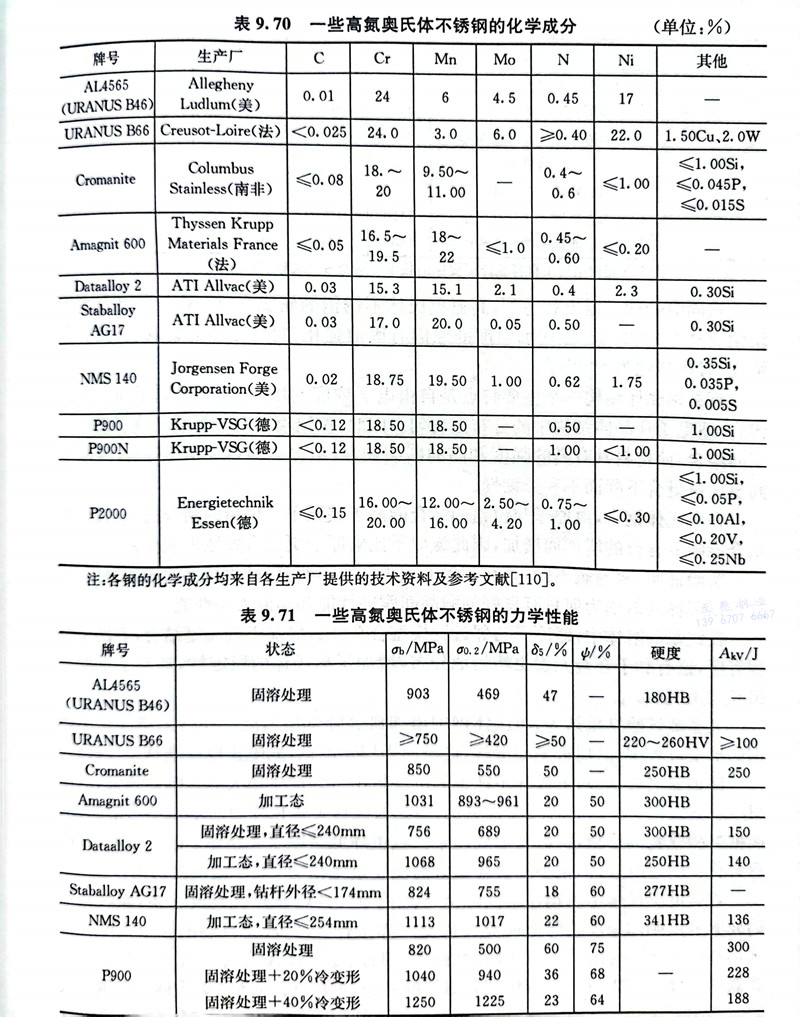

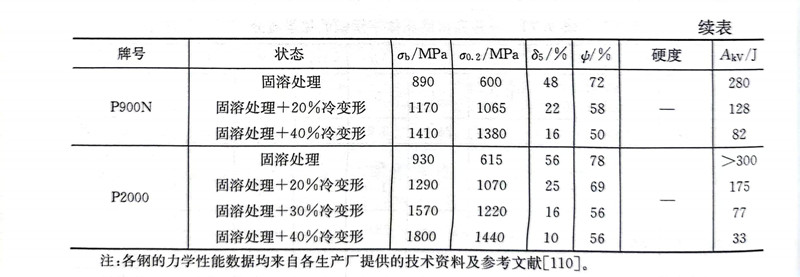

 P900、P900N鋼制造工(gong)藝如下：經加(jia)壓電渣(zha)重熔的(de)(de)(de)鋼，先(xian)進(jin)(jin)行(xing)熱鍛(duan)，再進(jin)(jin)行(xing)熱沖孔，對鍛(duan)后的(de)(de)(de)毛坯(pi)進(jin)(jin)行(xing)粗(cu)加(jia)工(gong)，固溶處(chu)理，在6000t的(de)(de)(de)壓力(li)機上進(jin)(jin)行(xing)冷擴以(yi)達到要求的(de)(de)(de)冷變形量，進(jin)(jin)行(xing)消除應力(li)的(de)(de)(de)熱處(chu)理，精加(jia)工(gong)。P900、P900N鋼經上述工(gong)藝處(chu)理后的(de)(de)(de)力(li)學性能(neng)見表9.71。P900、P900N鋼在潮濕的(de)(de)(de)條件下工(gong)作(zuo)可以(yi)避免應力(li)腐蝕開裂。
