1. 基(ji)礎設計階段
①. 根據項目規定(ding)確(que)定(ding)配管設計(ji)范圍(wei)、進度要(yao)求，確(que)定(ding)基(ji)礎設計(ji)深度要(yao)求。
②. 估算工(gong)作(zuo)量(liang)，確定專業設計(ji)負責人、設計(ji)人、校核人和審(shen)定人等人力資(zi)源(yuan)。
③. 制(zhi)定配管(guan)設(she)計工(gong)程(cheng)規(gui)定，如裝置(zhi)(zhi)布(bu)置(zhi)(zhi)規(gui)定、管(guan)道(dao)(dao)(dao)布(bu)置(zhi)(zhi)規(gui)定、管(guan)道(dao)(dao)(dao)材料等級規(gui)定、管(guan)道(dao)(dao)(dao)隔熱設(she)計規(gui)定、設(she)備及管(guan)道(dao)(dao)(dao)涂漆規(gui)定等資料。
④. 管道應(ying)力工程師(shi)對(dui)需要進行應(ying)力計(ji)算的(de)管道編制臨界管道一覽表。
⑤. 管(guan)(guan)道(dao)材(cai)料(liao)工程師根據工藝系統專(zhuan)業的管(guan)(guan)道(dao)及(ji)儀表(biao)流程圖和(he)管(guan)(guan)道(dao)數據表(biao)編(bian)制(zhi)管(guan)(guan)道(dao)材(cai)料(liao)等級規定(ding)。如需要3D配(pei)管(guan)(guan)設(she)計，則需要編(bian)制(zhi)管(guan)(guan)道(dao)材(cai)料(liao)數據庫。
⑥. 設計主要管道走向圖。在基礎設計的前期階段，需要對高溫、高壓、低溫、大口徑不(bu)銹鋼管道及影響設備布置的管道，進行初步的管道走向研究。
⑦. 確定管廊(lang)的寬度、層(ceng)數和標高，設計管廊(lang)管道(dao)走向圖。
⑧. 提(ti)出基礎設計(ji)階段(duan)結構、建筑條件。
⑨. 如果(guo)是3D配管(guan)設(she)計，3D模型內一(yi)般(ban)需達(da)到30％階段設(she)計深度。
⑩. 提出基礎(chu)設計階段管(guan)道材(cai)料匯總表(biao)。
?. 繪制基礎設計管道(dao)布置圖。
?. 參加基(ji)(ji)礎設(she)計(ji)(ji)審查(cha)(cha)會(hui)，在基(ji)(ji)礎設(she)計(ji)(ji)審查(cha)(cha)會(hui)上，業主審查(cha)(cha)基(ji)(ji)礎設(she)計(ji)(ji)圖紙文(wen)件(jian)。根據(ju)審查(cha)(cha)意見，對圖紙文(wen)件(jian)進行補充修改(gai)后，作為詳細工程設(she)計(ji)(ji)的依(yi)據(ju)。
2. 詳細設計(ji)階段(duan)
①. 將設備布(bu)置(zhi)圖提供給(gei)有關專(zhuan)業，完(wan)善詳細(xi)設計階段管(guan)道(dao)材料等級等工(gong)程(cheng)規定(ding)。
②. 將(jiang)裝置進行分區，確定分區設計人(ren)、校核(he)人(ren)和審核(he)（定）人(ren)。
③. 根據(ju)設備裝配圖以及各(ge)專業(ye)互(hu)提(ti)條件(jian)的基礎(chu)(chu)上（如平臺梯子、開洞、預埋件(jian)、設備基礎(chu)(chu)、結構、儀(yi)表電氣、管口方(fang)位等資(zi)料）深化完善管道布置(zhi)圖。
④. 如果是(shi)3D配管設計，在配管提出結構(gou)載荷(he)等(deng)設計條件后(hou)，通常需達到60％階(jie)段設計深度，有(you)的項目要開展60％階(jie)段審核會。
⑤. 管道(dao)材料(liao)工(gong)程師提(ti)出(chu)MR文件(jian)、特殊管件(jian)圖(tu)，管道(dao)應力專業(ye)工(gong)程師對管道(dao)柔性(xing)進(jin)行(xing)校核、計算，提(ti)出(chu)彈簧架(jia)、特殊管架(jia)等條(tiao)件(jian)。
⑥. 設計管道(dao)軸測圖。
⑦. 設計(ji)蒸汽(qi)、熱(re)水伴熱(re)站布置圖(tu)，編制管道伴熱(re)連(lian)接表。
⑧. 如果是3D配(pei)管(guan)(guan)設(she)計，在配(pei)管(guan)(guan)的詳細設(she)計即將(jiang)結束、準備出正式施工圖紙文件前，通(tong)常需(xu)達(da)到90％階(jie)(jie)段設(she)計深度(du)，有的項目要開(kai)展90％階(jie)(jie)段審核會(hui)。
⑨. 在詳(xiang)細設計結束時，管(guan)道(dao)材料(liao)(liao)工程師進行管(guan)道(dao)材料(liao)(liao)匯(hui)總，此次材料(liao)(liao)統計是配管(guan)專業所用(yong)全部(bu)材料(liao)(liao)（包括輔助材料(liao)(liao)）的(de)最終匯(hui)總。
⑩. 完成(cheng)施(shi)工(gong)版設備布置(zhi)(zhi)圖(tu)、管(guan)道(dao)平面(mian)布置(zhi)(zhi)圖(tu)、軸測圖(tu)等設計文件，編制(zhi)圖(tu)紙(zhi)目錄和詳細(xi)設計說明(ming)書。管(guan)道(dao)設計說明(ming)書應包(bao)括管(guan)道(dao)的(de)(de)設計原(yuan)則、設計思路、執行(xing)規范、典型(xing)配(pei)管(guan)研究、典型(xing)的(de)(de)管(guan)道(dao)柔性設計數據、與(yu)儀表專業的(de)(de)分工(gong)、識圖(tu)方法（圖(tu)例）、施(shi)工(gong)要(yao)求、采購要(yao)求、其他要(yao)說明(ming)的(de)(de)問題等。
?. 設計文(wen)件整理校審(shen)會簽簽署。
?. 對詳細設計文件存檔，打印藍(lan)圖發送(song)到施工現場。
?. 到施(shi)工現場進行設計交底(di)。

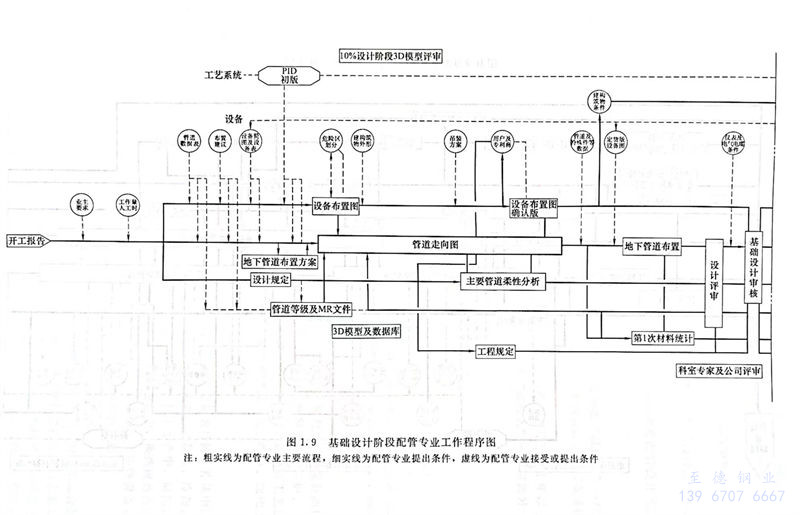

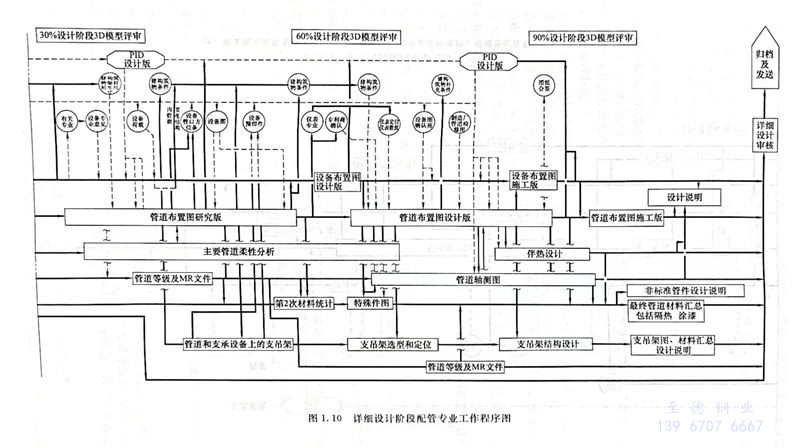

基礎設(she)計(ji)階(jie)段(duan)配管設(she)計(ji)一般工作流程(cheng)如圖1.9所(suo)示，詳細設(she)計(ji)階(jie)段(duan)配管設(she)計(ji)一般工作流程(cheng)如圖1.10所(suo)示。
工程應用(yong)：配管設計文件編號錯誤引起施工漏項
配(pei)(pei)管設計(ji)詳細設計(ji)圖紙(zhi)文(wen)件，編號排序(xu)編制正確，才能(neng)讓現(xian)(xian)場施(shi)工人(ren)員(yuan)方便地(di)找到(dao)(dao)。某項(xiang)目，因配(pei)(pei)管設計(ji)文(wen)件入庫存檔環(huan)節沒有認真完成，設計(ji)文(wen)件編號和排序(xu)較亂，連配(pei)(pei)管設計(ji)人(ren)自己都不(bu)能(neng)快(kuai)速地(di)找到(dao)(dao)某些圖紙(zhi)文(wen)件，造成施(shi)工現(xian)(xian)場漏施(shi)工部分管道，到(dao)(dao)“三查四定(ding)”時才發(fa)現(xian)(xian)。
