AutoCAD是(shi)Autodesk公司開(kai)發的專門(men)用(yong)于計算機繪圖設(she)計工(gong)作的軟件包，是(shi)當今各種(zhong)設(she)計領(ling)域廣泛使用(yong)的繪圖工(gong)具。

  AutoCAD可以繪制任意(yi)二(er)維和三維圖形，并且同傳統的手工繪圖相(xiang)比，用Auto-CAD繪圖速度(du)更快(kuai)、精度(du)更高，而且便于(yu)個(ge)性化(hua)，它已經在壓力管(guan)道設(she)計中得到了廣泛應用。

  AutoCAD具(ju)有良好(hao)的用(yong)戶界面(mian)，通過交互菜單或命令行方(fang)式便可以進行各(ge)種操(cao)作。它的多文檔設(she)計環境(jing)，讓非(fei)計算(suan)機(ji)專(zhuan)業(ye)人員也能(neng)很快地學會使用(yong)。

  AutoCAD的(de)功能(neng)有很多，壓力管道(dao)設計常用到的(de)僅是(shi)其(qi)中的(de)一小部分，如繪(hui)(hui)圖(tu)工(gong)具、標注工(gong)具、對(dui)象捕捉工(gong)具、圖(tu)層管理(li)、塊的(de)操作、在等(deng)軸測面中繪(hui)(hui)制管道(dao)軸測圖(tu)、輸(shu)出、打印與發布(bu)圖(tu)形(xing)等(deng)。

  具(ju)體(ti)操作步驟，可(ke)以參(can)(can)考(kao)(kao) AutoCAD命令行(xing)內的(de)提示，也可(ke)以參(can)(can)考(kao)(kao)AutoCAD自帶(dai)的(de)幫助文件，互聯網上也有很多(duo)相關的(de)參(can)(can)考(kao)(kao)資料。

  掌握AutoCAD的(de)一系(xi)列(lie)操作技(ji)巧，可(ke)以(yi)(yi)很(hen)好地(di)提高工作效率。下面僅以(yi)(yi)AutoCAD為例，列(lie)舉三(san)個壓(ya)力(li)管道(dao)設(she)(she)計(ji)時可(ke)以(yi)(yi)提高工作效率的(de)小技(ji)巧，以(yi)(yi)起拋磚引玉的(de)作用。其他壓(ya)力(li)管道(dao)設(she)(she)計(ji)軟件(jian)，也有很(hen)多類似(si)的(de)應用技(ji)巧，可(ke)以(yi)(yi)在不斷地(di)學(xue)習(xi)、實踐、總(zong)結(jie)和研究中掌握。

工程實(shi)例一： 快捷裁剪技巧(qiao)

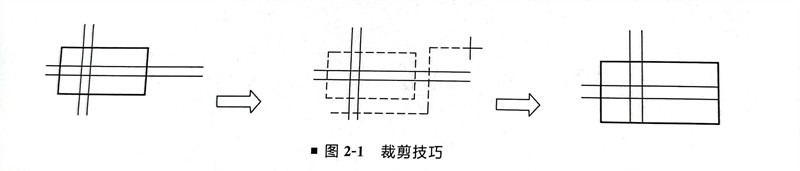

如圖2-1所示，要對圖中邊框（可以是(shi)圓）外的(de)直線(xian)進行裁剪，普通(tong)辦法(fa)就是(shi)選擇(ze)裁剪邊界(jie)后(hou)再選擇(ze)要裁剪的(de)線(xian)段，實際上AutoCAD還有(you)較為簡捷的(de)辦法(fa)，其做法(fa)如下。

①. 按(an)常規(gui)執(zhi)行(xing)裁剪命令，選(xuan)擇裁剪邊界，回車確認(ren)。

②. 在提示(shi)選擇要(yao)裁剪(jian)的線段元素時輸(shu)入(ru)“f”（即fence），回車確認。

③. 在提示“First Fence Point”下繪制與要裁(cai)剪線(xian)段相交的連(lian)續(xu)橡皮筋直線(xian)，回車(che)確認即可。

工程(cheng)實例二： 使用AutoCAD 的快速(su)選擇功能(neng)

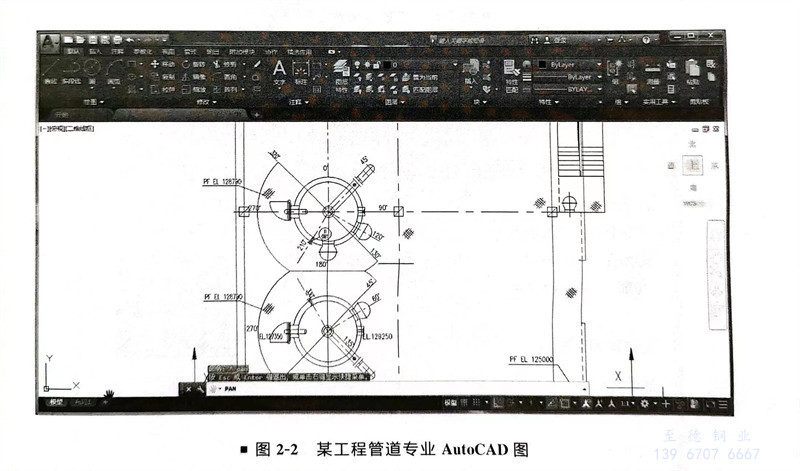

①. 某工程管道專業AutoCAD圖(tu)內，需要(yao)修改梯子和(he)平臺的線(xian)條顏色，如(ru)圖(tu)2-2所示。

②. 可以(yi)在(zai)命(ming)令行輸人(ren)“qselect””或(huo)者打(da)開“工具”菜單，單擊“快(kuai)速選擇(ze)”，出現(xian)如圖(tu)2-3所示對話框，可以(yi)根據提示快(kuai)速成批選擇(ze) AutoCAD圖(tu)內目標(biao)對象(xiang)，統一成批修(xiu)改，比單個選擇(ze)修(xiu)改快(kuai)捷一些。

工程實例三： AutoCAD 批(pi)處理(li)打(da)印圖紙

①. 在需要(yao)打(da)印的 AutoCAD圖紙內(nei)找一張(zhang)“1090-15-60-330-0500-001．dwg”，打(da)開后(hou)進(jin)行打(da)印設(she)置，再對頁面(mian)設(she)置命名為(wei)“1090項目圖紙打(da)印一”，見(jian)圖2-4所示(shi)。

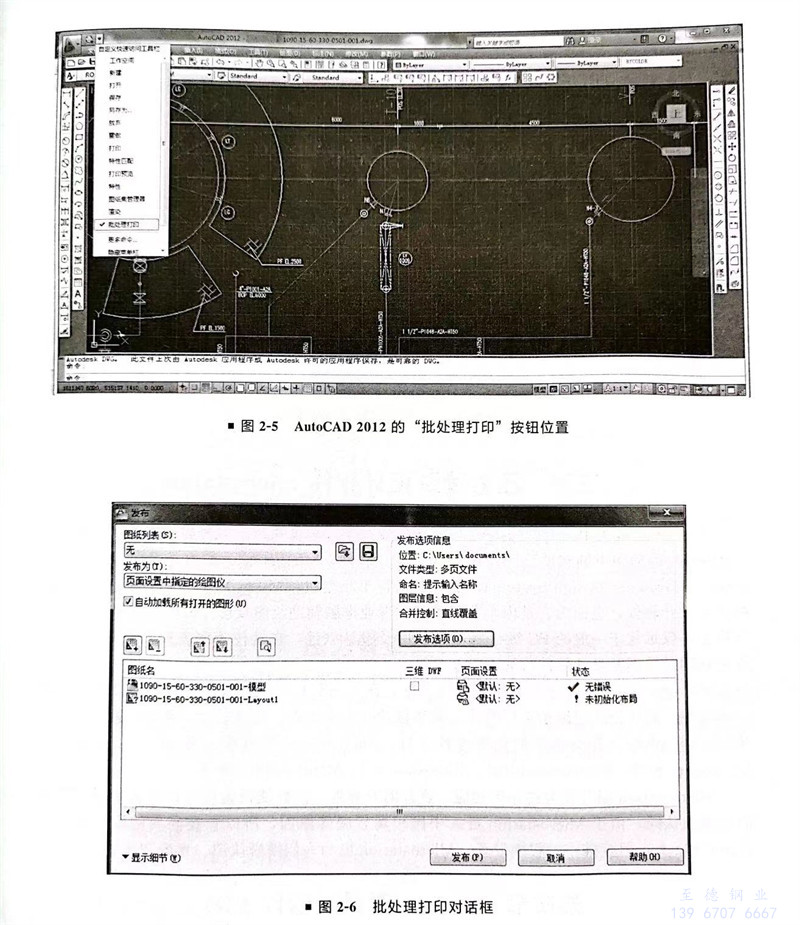

②. 選擇AutoCAD界面左(zuo)上角(jiao)小按鈕(niu)，見(jian)圖2-5所示(shi)，或者(zhe)在命令行輸(shu)入“publish”，會顯(xian)示(shi)圖2-6。

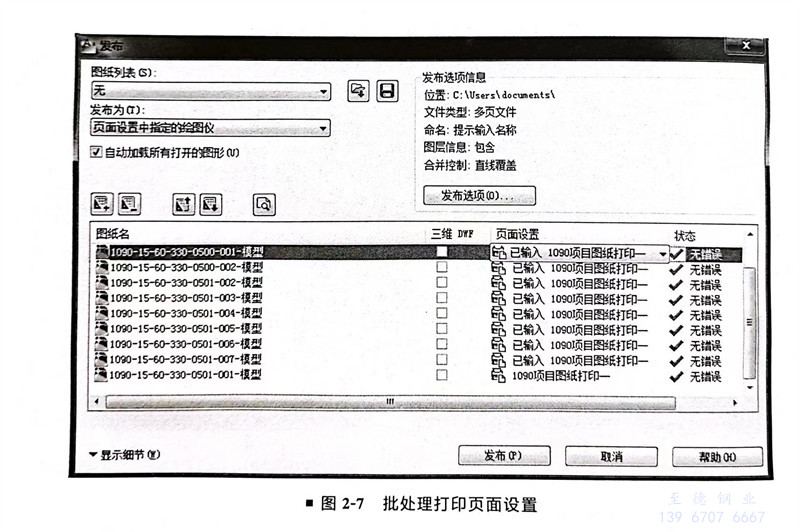

③. 添加需要批處(chu)理打印的(de)(de)所有圖紙文件，在“頁(ye)面設置”列，統(tong)一輸入(ru)并選(xuan)擇(ze)“1090-15-60-330-0500-001．dwg”的(de)(de)頁(ye)面設置“1090項目圖紙打印一”，如圖2-7所示，即可(ke)批處(chu)理打印。
