一、基本概況
通鋼磐石鋼管ф108mm精密軋(ya)(ya)管機(ji)(ji)組(zu)，2006年(nian)3月建成(cheng)投(tou)產(chan)，原(yuan)設(she)計(ji)產(chan)能7萬噸／年(nian)，現已達(da)到10萬噸／年(nian)。產(chan)品(pin)主(zhu)(zhu)要以(yi)中厚壁(bi)管為(wei)主(zhu)(zhu)，兼(jian)顧D／S大(da)于28的薄(bo)壁(bi)管產(chan)品(pin)，最薄(bo)規格(ge)可(ke)(ke)生產(chan)φ159mmx4.5mm的結構及流體管產(chan)品(pin)；該機(ji)(ji)組(zu)主(zhu)(zhu)要設(she)備由太原(yuan)通澤設(she)計(ji)制造(zao)，包(bao)括立(li)式穿孔機(ji)(ji)、精密軋(ya)(ya)管機(ji)(ji)、12架(jia)三輥定徑機(ji)(ji)、矯直(zhi)機(ji)(ji)等(deng)，軋(ya)(ya)管機(ji)(ji)由濟南重工設(she)計(ji)制造(zao)，導(dao)盤裝配機(ji)(ji)構被設(she)計(ji)成(cheng)既可(ke)(ke)以(yi)裝配導(dao)盤也(ye)可(ke)(ke)以(yi)裝配 導(dao)板(ban)的結構形式，可(ke)(ke)根據(ju)生產(chan)的產(chan)品(pin)規格(ge)或采用(yong)導(dao)盤或采用(yong)導(dao)板(ban)。
二、產品規(gui)格及品種
以(yi)下(xia)為產品規(gui)格范圍。
外徑(jing)：φ73.02~168.3mm;
壁厚(hou)：4~30mm;
長度：6~12.5m。

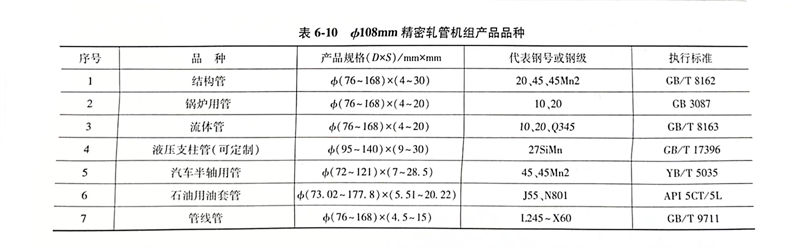

按照該機組以主要品種中(zhong)厚壁為主，適合小批量多品種的生產工藝特點，主要生產品種包括結構(gou)管(guan)(guan)、低中(zhong)壓(ya)鍋爐管(guan)(guan)、流體(ti)管(guan)(guan)、液壓(ya)支柱管(guan)(guan)、汽車半軸管(guan)(guan)、石油用(yong)油、套(tao)管(guan)(guan)、管(guan)(guan)線管(guan)(guan)，見(jian)表6-10所示。
三、工(gong)藝(yi)流程
原料(liao)剪斷(duan)→加熱→穿(chuan)孔→軋管→高壓(ya)水(shui)除鱗→定徑→冷卻→矯直(zhi)→吹(chui)灰(hui)→切頭尾→渦(wo)流探(tan)傷(shang)（超聲）→水(shui)壓(ya)→人工檢(jian)(jian)查→噴標→包(bao)裝→檢(jian)(jian)斤→交庫。
四(si)、φ108mm機組(zu)生產(chan)工藝及設備特點
1. 原料(liao)采(cai)用熱軋圓管坯(pi)及連鑄(zhu)坯(pi)
主要(yao)管坯規格(ge)有ф110mm、Φ120mm、ф130mm、φ140mm、φ150mm、φ160mm、φ180mm，采用多(duo)坯型(xing)適用于多(duo)規格(ge)靈活生產，利用環形加(jia)熱(re)爐進行管坯的(de)加(jia)熱(re)，加(jia)熱(re)溫度均勻穩定燒損低，使金屬損耗(hao)降(jiang)低大大降(jiang)低產品成本。
2. 采用立(li)式(shi)錐(zhui)形(xing)穿孔(kong)機
a. 可減(jian)少了作用在(zai)管(guan)坯上的周向剪切力，有(you)利于(yu)減(jian)少內外表(biao)面(mian)缺陷(xian)；
b. 穿(chuan)孔效率高。穿(chuan)孔出口速度可(ke)達0.9m／s，穿(chuan)孔周期短，產量高；
c. 毛管的(de)同心度(du)和壁厚精度(du)高(gao)。毛管壁厚不均度(du)可在8％以下；
d. 可(ke)實(shi)現大(da)延伸、大(da)擴(kuo)徑量(liang)穿孔。延伸系數可(ke)達(da)4～5，擴(kuo)徑量(liang)可(ke)達(da)20％～30％，有利于擴(kuo)大(da)產品(pin)規格(ge)；
e. 送進角(jiao)8°～12°電動無極調整及15°的(de)輾軋角(jiao)，實現(xian)了根據(ju)材質(zhi)及工藝要(yao)求進行自由轉(zhuan)換。
3. 采用精密軋管機(ji)
a. 采用限(xian)動循環(huan)芯(xin)棒軋制，提(ti)高壁厚控制精度及(ji)內表面質(zhi)量；
b. 采用集中減壁新型軋輥設計理(li)念，使軋機(ji)最(zui)大減壁量可以達到5mm，而且壁厚精度(du)可以達到±7％以內；
c. 導盤裝配機構被設(she)計成既可以裝配導盤又可以裝配導板(ban)的結構，暨(ji)軋制薄(bo)壁(bi)管(guan)時(shi)采用軋輥(gun)與導板(ban)構成的孔型模式，以減少金屬被擠入縫隙，造(zao)成卡鋼，可生產D／S＞30的產品。
4. 采用12機(ji)架微張力定徑機(ji)
a. 根(gen)據生產需要，更換方便、靈活；
b. 采用(yong)自主設計的(de)三輥定徑孔型設計系(xi)統，較(jiao)好(hao)解決(jue)了內六方問題。
5. 主要設備參(can)數
a. 環形加熱爐的主(zhu)要參數包括：
爐體平均直(zhi)徑(jing)：13.5m；
爐膛寬度：3.5m；
加熱管坯外徑(jing)范圍：φ110～180mm；
加熱管坯長度范圍最大：3.2m；
爐子最(zui)大生產(chan)能力：20t／h；
平均生產能力：15t／h；
管(guan)坯加熱(re)溫度偏差：±10°。
b. 穿孔機(ji)的(de)主(zhu)要參(can)數包括：
形式：錐形輥立(li)式布置、側導板(ban)；
入口管(guan)坯直徑：φ110～180mm；
入口管坯長(chang)度(du)最大：3200mm；
軋輥直徑：φ780mm；
喂入(ru)角(jiao)：8°～12°；
輾軋(ya)角：15°；
最大出口速度：0.9m／s；
軋制力：2000kN；
軋輥(gun)轉速：96～136r／min；
電機功(gong)率(lv)：2×1250kW；
過載系數：2；
出(chu)口毛管外徑：Φ115～195mm；
出(chu)口毛(mao)管長度(du)最大：7200mm；
頂桿小(xiao)車速度(du)最大：3.0m／s；
頂桿小車驅動方式(shi)：鋼絲(si)繩(sheng)和卷揚機。
c. Accu-Roll軋(ya)管機(ji)組(zu)的(de)主要參數包(bao)括：
毛管外(wai)徑：φ110～200mm；
毛管壁(bi)厚：4.5～30mm；
芯(xin)棒總成長度最大(da)：12000mm；
工作段最(zui)大長度(du)最(zui)大：2500mm；
液壓限動速度：0.10～0.30m／s；
限(xian)動行程小(xiao)于：2000mm；
循環芯棒：6支／組。
d. Accu-Roll主機的主要參數包(bao)括：
主機(ji)軋(ya)輥裝(zhuang)置(zhi)及主傳動裝(zhuang)置(zhi)采用左右臥(wo)式布(bu)置(zhi)。
軋輥直徑：φ600～700mm，長(chang)度：600mm；
軋輥轉速(su)：100～150r／min；
兩軋(ya)輥(gun)最大開口度：600mm；
軋輥軸(zhou)向調整：0～80mm；
送進角(jiao)：8°；
碾軋(ya)角：5°；
最大軋制力(li)：650kN；
最大軋制轉矩（一(yi)個軸）：75kN·m；
主(zhu)電機（帶水冷卻裝置）：Z710-400；
功(gong)率（DC）：1000kW×2臺；
轉(zhuan)速：500／750r／min；
主減速機(ji)速比：4.75。
e. Accu-Roll軋(ya)機后臺的主(zhu)要參數包(bao)括(kuo)：
毛管直徑：Φ110～200mm；
輥道速度：3m／s；
輥(gun)道(dao)間距：1200mm；
輥道升降(jiang)高度(du)：＋50mm；
扣瓦長度：8160mm；
輥道電(dian)機：YGa160S1-16×4臺；
功率：0.48kW；
轉速：285r／min。
6. 定(ding)徑機(ji)的主要參數包(bao)括(kuo)
形(xing)式(shi)：3輥單機架傳動；
定徑機機架(jia)數：12架(jia)；
換機(ji)(ji)架形(xing)式(shi)：液壓機(ji)(ji)械拉(la)出和換機(ji)(ji)架小(xiao)車，可單獨更換機(ji)(ji)架；
入(ru)口荒管外(wai)徑：φ110～200mm；
出(chu)口鋼管(guan)外(wai)徑：Φ73～180mm；
出口(kou)鋼(gang)管最大長度：13000mm；
絕對(dui)總最大(da)減徑量：35mm；
單(dan)機架最大減徑(jing)率：3.5％；
軋(ya)輥名(ming)義直(zhi)徑：φ380mm。
7. 矯直機的主(zhu)要參數
矯直(zhi)機(ji)結構采用立式8立柱(zhu)六輥(gun)全傳動矯直(zhi)機(ji)（排列方(fang)式為2-2-2，上3下(xia)3）。
產品(pin)外徑：~180mm;
壁厚：4～30mm；
長度：8000～13000mm；
材料屈(qu)服極限：1100MPa；
矯直(zhi)輥(gun)輥(gun)距：2900mm;
矯直輥(gun)安裝角：33°；
矯(jiao)直輥(gun)角(jiao)度調整范圍：30°～36°；
矯(jiao)直輥開口度：0～240mm。
主傳動(dong)電機(ji)：
功率（DC）：160kW；
轉速：750／1700r／min；
矯直速度：0.5～1.8m／s；
輥(gun)身長度：500mm；
輥(gun)喉直徑：Φ400mm。
