一、基本概況
華菱衡陽鋼管（集團）有限公司從德國梅爾公司引進的Φ720mm周期軋管機組。于2007年3月簽訂主機設備引進合同。2008年1月開工建設，2009年7月建成投產。可年產結構用無縫鋼管、高壓鍋爐用無縫鋼管、耐熱鋼管、不銹鋼管、液壓支柱及氣缸套管、流體輸送用無縫鋼管、石油套管及接箍料等各類熱軋無縫鋼管15萬噸，其中需進行熱處理的高鋼級無縫鋼管8萬噸。該機組投產后，公司產品規格在中φ10～365mm的基礎上延伸至中10～720mm：在品種規格上充分發揮周期軋管機優勢，立足于生產特大、特厚、高合金無縫鋼管產品。
二、產(chan)品規格
外徑：Φ273～650mm；
壁厚：8～50mm；
最大長度：13.5m。
三(san)、機組生產工藝流程(cheng)與(yu)平面布(bu)置
Φ720mm周期軋管(guan)機組采用連(lian)鑄圓(yuan)管(guan)坯和多邊形鋼錠兩種坯料，對于(yu)大(da)規(gui)格的多邊形鋼錠。先用立式(shi)水壓機沖成杯狀坯。其工(gong)藝流程如下(xia)：
1. 圓管坯-環形爐加熱-高壓水(shui)(shui)除鱗-穿孔(kong)-內除鱗-預穿芯棒（預打頭）-周期軋(ya)管-切皮爾格頭-步進爐再加熱-高壓水(shui)(shui)除鱗-定徑(jing)-冷卻-精整(zheng)。
2. 多邊形(xing)鋼錠(ding)經環形(xing)爐加熱-高(gao)壓(ya)水除鱗-水壓(ya)沖孔(kong)(kong)-杯狀坯(pi)穿(chuan)孔(kong)(kong)-內除鱗-預穿(chuan)芯棒（預打頭）-周期軋管-切皮爾格頭-步(bu)進爐再(zai)加熱-高(gao)壓(ya)水除鱗-定徑-冷卻-精整(zheng)。

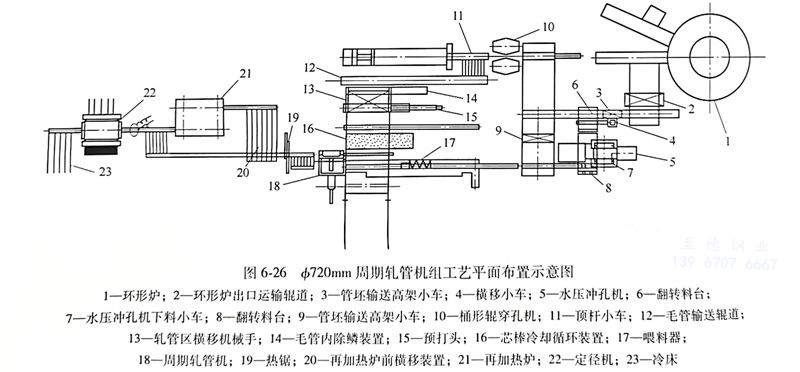

機組工(gong)藝(yi)平面布置(zhi)如圖6-26所示。該機組設(she)置(zhi)了(le)兩條精整(zheng)線(xian)(xian)：一般管精整(zheng)線(xian)(xian)和(he)專(zhuan)用管精整(zheng)線(xian)(xian)。一般管精整(zheng)線(xian)(xian)是一條連續作業線(xian)(xian)，設(she)有六輥(gun)式(shi)(shi)矯直機和(he)切管機；專(zhuan)用管精整(zheng)線(xian)(xian)的設(she)備采用分散布置(zhi)方式(shi)(shi)，設(she)有對鋼管熱處理的臺車式(shi)(shi)加熱爐和(he)機械式(shi)(shi)室(shi)式(shi)(shi)加熱爐、淬火水池(chi)、控冷設(she)施(shi)，超聲波探(tan)傷(shang)機、磁粉探(tan)傷(shang)機，壓力矯直機和(he)內外修磨機等多臺設(she)備。
四(si)、主要設備組成
φ720mm周期(qi)軋管(guan)機組的主要設(she)備有(you)：環形(xing)加(jia)熱(re)爐、立式水壓沖孔(kong)機、二輥桶形(xing)輥穿孔(kong)機、喂料器、周期(qi)軋管(guan)機、熱(re)鋸、步進式再加(jia)熱(re)爐、5機架三(san)輥定機、冷床(chuang)。
五、主(zhu)要(yao)設(she)備技術(shu)參(can)數(shu)
1. 環形(xing)爐參數(shu)包(bao)括：
加熱管坯(pi)種類(lei)：連鑄圓管坯(pi)、多邊形鋼錠；
加(jia)熱管坯最(zui)大錠重(zhong)：9.5t；
環形爐(lu)中(zhong)徑：35m。
2. 壓力沖孔機參數包(bao)括：
形式：立式水壓沖孔機；
沖孔(kong)管坯種(zhong)類：多邊形鋼錠；
鋼錠對角線尺寸：650～930mm；
公稱沖孔力：25MN。
3. 桶形輥(gun)穿孔機參數包括：

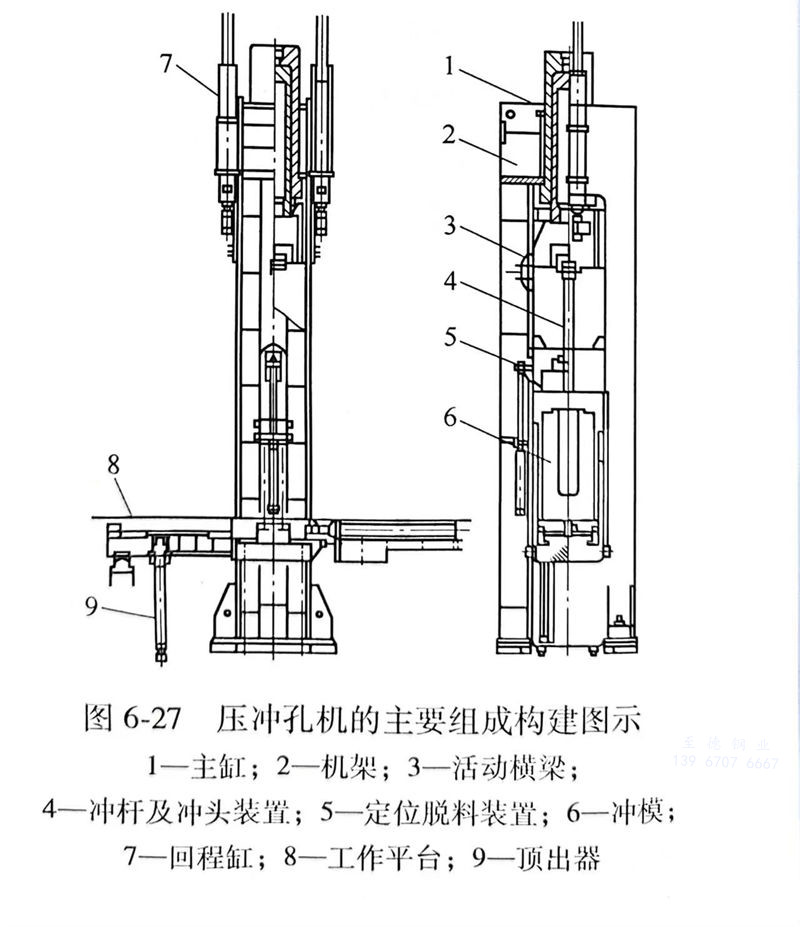

圖6-27 壓沖(chong)孔機的主(zhu)要(yao)組成構建圖示
型式(shi)：臥(wo)式(shi)桶(tong)形輥穿孔機；
出口毛(mao)管規(gui)格(ge)：外徑(jing)420～960mm；
最(zui)大長度：7.5m；
主電(dian)機功(gong)率：2×5600kW；
送進角：6°（固(gu)定）；
輾軋(ya)角(jiao)：±2°（可調）。
4. 周期軋管機機組參數包括：
形式：外插(cha)入芯棒、液(ye)壓(ya)自(zi)動(dong)喂(wei)料；
出口荒管規格(ge)：外(wai)徑：285～740mm；
壁厚：8～122mm；
最大長度：27m；
主電機(ji)功率：5600kW；
軋輥直徑：1100～1400mm。

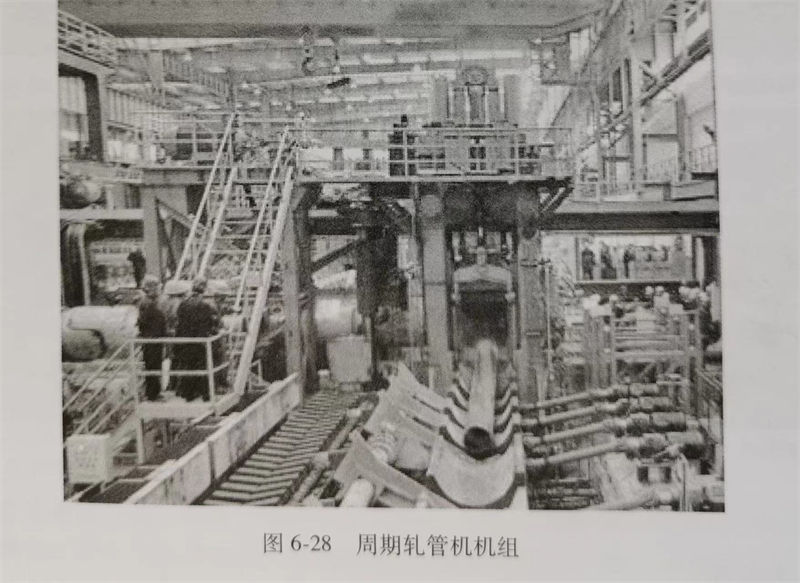

圖(tu)6-28 周(zhou)期軋管機(ji)機(ji)組
5. 定徑機(ji)參數包括(kuo)：
形式：軋輥(gun)單獨(du)傳動的5機(ji)架三輥(gun)式；
軋輥直(zhi)徑(jing)：1150mm；
入口(kou)荒管外徑：285～660mm；
入口荒管壁厚：8～50mm；
出口鋼(gang)管外徑(jing)：273～650mm；
出口鋼管壁厚：8～50mm；
最大長度：13.5m。
六、結語
Φ720mm周期(qi)軋管(guan)(guan)機(ji)組是目(mu)前世(shi)界上最大的周期(qi)軋管(guan)(guan)機(ji)組，熱軋線采(cai)(cai)用(yong)立式水壓沖(chong)孔(kong)＋穿孔(kong)＋周期(qi)軋管(guan)(guan)＋再加熱＋定(ding)徑工藝；精(jing)整線配置了(le)六(liu)輥矯直和(he)壓力矯直機(ji)、高(gao)效切管(guan)(guan)機(ji)，車底爐(lu)和(he)室式爐(lu)，超聲波探(tan)(tan)傷、渦流探(tan)(tan)傷和(he)磁粉探(tan)(tan)傷裝置，水壓試驗機(ji)、磨光機(ji)等精(jing)整和(he)檢測設(she)備；既能采(cai)(cai)用(yong)連鑄坯(pi)(pi)又(you)能采(cai)(cai)用(yong)圓鋼(gang)坯(pi)(pi)做(zuo)原料進行生產：先(xian)進的喂(wei)料器既保證了(le)生產效率。降低(di)了(le)勞動強度(du)，又(you)保證了(le)產品質量，適合生產大直徑高(gao)精(jing)度(du)高(gao)鋼(gang)級(ji)鋼(gang)管(guan)(guan)。
