1. 輸送(song)NaOH的碳鋼或低(di)合金鋼管道在一定的條件下，能(neng)引起碳鋼材料的應(ying)力(li)腐蝕開裂(lie)（堿(jian)脆）。影響碳鋼產(chan)生應(ying)力(li)腐蝕開裂(lie)的因素有堿(jian)液濃(nong)度(du)、溫度(du)和材料中存在的殘余(yu)應(ying)力(li)等。


  2. 一(yi)般情況下，當NaOH濃度和溫度超(chao)出表1.9.7的(de)規定(ding)時，應(ying)對焊縫（含熱影響區）進(jin)行(xing)消(xiao)除應(ying)力熱處(chu)理。

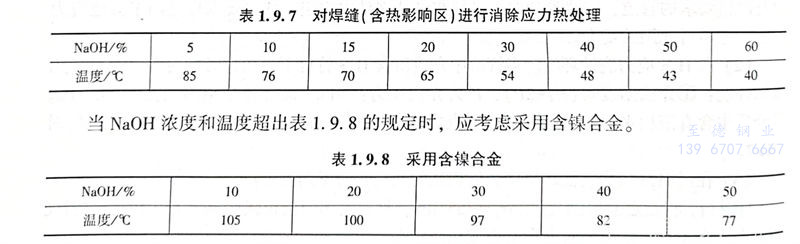

表 7.jpg


  3. 碳鋼(gang)和低合金鋼(gang)在NaOH溶液(ye)中的應用范圍見本書第四(si)章圖4.2.16。


  碳(tan)素(su)鋼(gang)和低(di)合(he)(he)金鋼(gang)管(guan)道(dao)的操作(zuo)溫度(du)和堿液(ye)(ye)溶液(ye)(ye)位于(yu)圖4.2.16的B區時(shi)，焊后(hou)或(huo)冷加工后(hou)應(ying)進行(xing)消除應(ying)力(li)熱(re)處(chu)(chu)理(li)。熱(re)處(chu)(chu)理(li)溫度(du)宜為600～650℃，保(bao)溫時(shi)間(jian)2.4min／mm，且不應(ying)少于(yu)1h，當操作(zuo)溫度(du)和堿液(ye)(ye)濃(nong)度(du)位于(yu)A區時(shi)，碳(tan)素(su)鋼(gang)和低(di)合(he)(he)金鋼(gang)制的管(guan)道(dao)焊后(hou)不需進行(xing)消除應(ying)力(li)熱(re)處(chu)(chu)理(li)，開停工或(huo)檢修期間(jian)應(ying)采(cai)取水沖選(xuan)，不得進行(xing)蒸(zheng)汽吹掃；當操作(zuo)溫度(du)和堿液(ye)(ye)濃(nong)度(du)位于(yu)C區時(shi)，材料(liao)應(ying)選(xuan)用(yong)鎳基合(he)(he)金。
