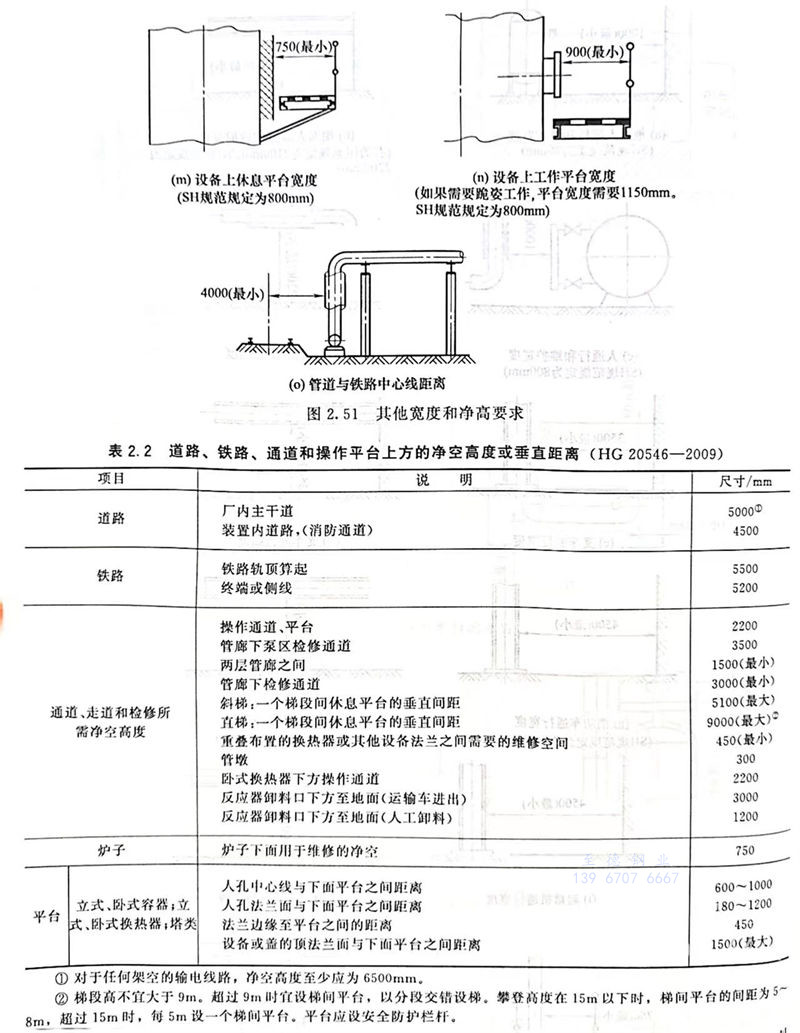

道(dao)(dao)路(lu)、鐵路(lu)、通道(dao)(dao)和操作(zuo)平(ping)臺上方(fang)的凈空(kong)高(gao)度(du)或垂(chui)直距離見表2.2。
工程應(ying)用：跨越道(dao)路管(guan)廊下最小(xiao)凈空(kong)高度

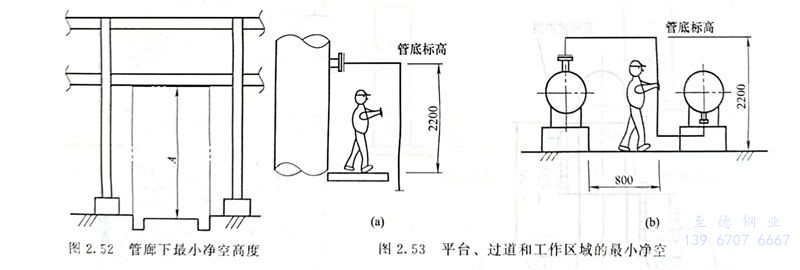

跨越道(dao)路管廊下(xia)最小凈空(kong)(kong)高度如(ru)圖2.52所示。對于跨越道(dao)路管廊下(xia)最小凈空(kong)(kong)高度A的要求如(ru)下(xia)。
SH 3012規定，管道(dao)跨越廠區(qu)、裝置區(qu)的鐵路(lu)和道(dao)路(lu)時(shi)應(ying)符合下述要求。管道(dao)跨越鐵路(lu)時(shi)，軌面(mian)(mian)以上的凈空高(gao)度不低于(yu)5.5m；管道(dao)跨越廠內道(dao)路(lu)時(shi)，路(lu)面(mian)(mian)以上的凈空高(gao)度不低于(yu)5m；管道(dao)跨越裝置內的檢(jian)修道(dao)路(lu)和消防道(dao)路(lu)時(shi)，路(lu)面(mian)(mian)以上的凈空高(gao)度應(ying)不低于(yu)4.5m。
對于全廠性管(guan)(guan)(guan)道，管(guan)(guan)(guan)墩距頂面不(bu)(bu)低于0.4m，管(guan)(guan)(guan)廊(lang)下(xia)方通行時，凈(jing)高(gao)不(bu)(bu)低于2.1m，多層管(guan)(guan)(guan)廊(lang)（架）層間(jian)距不(bu)(bu)低于1.2m。對于裝置內管(guan)(guan)(guan)廊(lang)，下(xia)方作(zuo)為(wei)消防(fang)通道時，凈(jing)高(gao)不(bu)(bu)低于4.5m，多層管(guan)(guan)(guan)廊(lang)層間(jian)距宜為(wei)1.2～2.0m。
SH 3011規定，裝置(zhi)內(nei)，主要車行通(tong)(tong)(tong)道、消防通(tong)(tong)(tong)道、檢修通(tong)(tong)(tong)道的(de)最小(xiao)(xiao)凈寬和最小(xiao)(xiao)凈高(gao)(gao)分(fen)別為4.0m和4.5m，操作通(tong)(tong)(tong)道的(de)最小(xiao)(xiao)凈寬為0.8m，最小(xiao)(xiao)凈高(gao)(gao)為2.2m。
工(gong)程應用(yong)：平臺(tai)、過道和工(gong)作區域的最小(xiao)凈空
平臺(tai)、過道和工作區域(yu)的(de)最(zui)小凈空如圖2.53所示。這個高度要求是按國(guo)內有關規范，如果是國(guo)外項目(mu)，此高度可(ke)能(neng)不(bu)同(tong)。例(li)如，筆者(zhe)在參(can)與設計規范較嚴格的(de)沙特阿美公司配管設計時(shi)，他們的(de)規范要求最(zui)小凈空高度為2030mm。
工程(cheng)應(ying)用：不同高度結構平臺對直爬梯和斜爬梯的一(yi)般要求

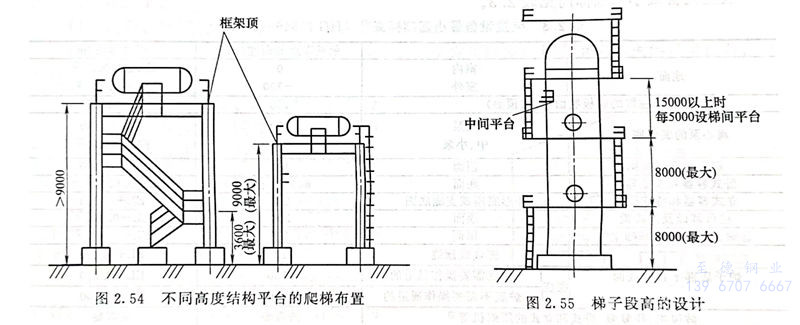

不同高度結構(gou)平臺(tai)對(dui)直爬(pa)(pa)梯(ti)和斜(xie)爬(pa)(pa)梯(ti)的(de)(de)一(yi)般要(yao)求如圖2.54所示。斜(xie)爬(pa)(pa)梯(ti)主(zhu)要(yao)用于(yu)(yu)經常使(shi)用的(de)(de)位置(zhi)，直爬(pa)(pa)梯(ti)用于(yu)(yu)不經常使(shi)用的(de)(de)位置(zhi)。
工程應用：直爬梯段高和休(xiu)息平(ping)臺設置的(de)一(yi)般要求
直爬(pa)梯(ti)段(duan)高和休息平(ping)臺(tai)設置的(de)一般要(yao)求如圖2.55所示。中石化標準(zhun)(zhun)規(gui)定(ding)：斜(xie)梯(ti)宜傾斜(xie)45°。梯(ti)高不宜大于(yu)5m，如大于(yu)5m，應(ying)設梯(ti)間(jian)平(ping)臺(tai)。設備上的(de)直梯(ti)宜從(cong)側面通(tong)向平(ping)臺(tai)。攀登高度在15m以內(nei)時，梯(ti)間(jian)平(ping)臺(tai)的(de)間(jian)距(ju)應(ying)為5～8m；超(chao)過15m時，每(mei)5m應(ying)設梯(ti)間(jian)平(ping)臺(tai)。設備上的(de)直梯(ti)宜從(cong)側面通(tong)向平(ping)臺(tai)，單段(duan)梯(ti)子的(de)高度不宜大于(yu)10m，高度大于(yu)10m時，應(ying)采用多段(duan)梯(ti)，梯(ti)段(duan)水平(ping)交(jiao)錯布置。國內(nei)各行(xing)(xing)業的(de)標準(zhun)(zhun)規(gui)范規(gui)定(ding)的(de)數值，可(ke)能(neng)有些差異，實際(ji)工程中需(xu)要(yao)以所依據(ju)行(xing)(xing)業標準(zhun)(zhun)規(gui)范的(de)數據(ju)為準(zhun)(zhun)。
工程應用：不同高度(du)直爬梯護圈的(de)設計

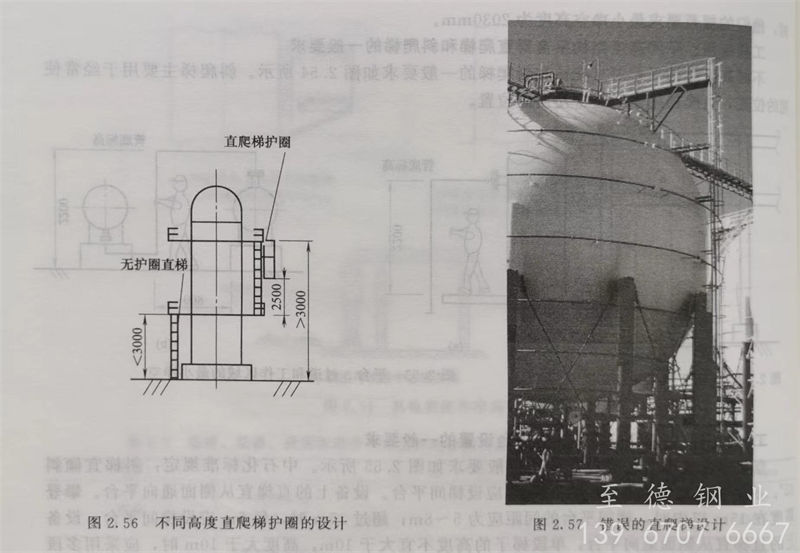

高(gao)度(du)超(chao)過(guo)3m的直(zhi)梯(ti)應(ying)設置安(an)全護(hu)籠，護(hu)籠下端距地面(mian)或(huo)平(ping)臺(tai)面(mian)不(bu)應(ying)小于2.1m，護(hu)籠上端高(gao)出平(ping)臺(tai)面(mian)，應(ying)與(yu)欄(lan)桿高(gao)度(du)一致。不(bu)同高(gao)度(du)直(zhi)爬(pa)梯(ti)護(hu)圈(quan)的設計(ji)如圖2.56所(suo)示(shi)。
工程應用：錯誤的直爬梯設計（圖2.57）
2015年筆(bi)者去剛(gang)建好的儲(chu)罐(guan)區參觀(guan)，發現一球罐(guan)的直(zhi)(zhi)爬(pa)梯單段梯子約20m高(gao)，從地面直(zhi)(zhi)通球罐(guan)頂平(ping)臺，中(zhong)間沒有休息平(ping)臺和(he)爬(pa)梯交錯布(bu)置，廠內人員說爬(pa)這個梯子時比較累。后來(lai)，我(wo)們建議這個直(zhi)(zhi)爬(pa)梯按照國(guo)家規(gui)范修改(gai)設計。
