排(pai)水用灰(hui)鑄鐵W型管件結構(gou)型式與尺寸如下：

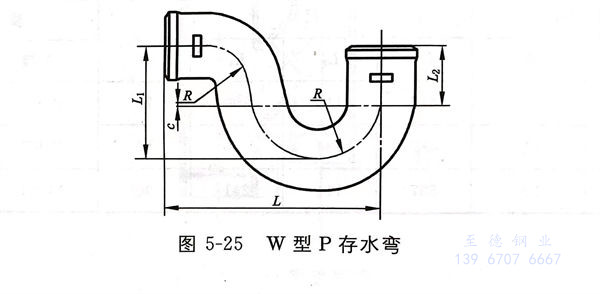

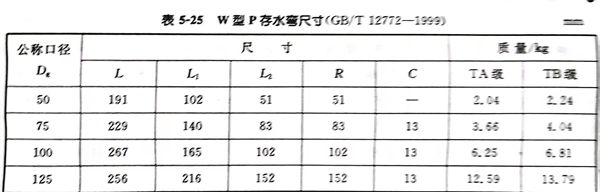

W型 P 存水彎型式見圖 5-25，尺(chi)寸見表 5-25。

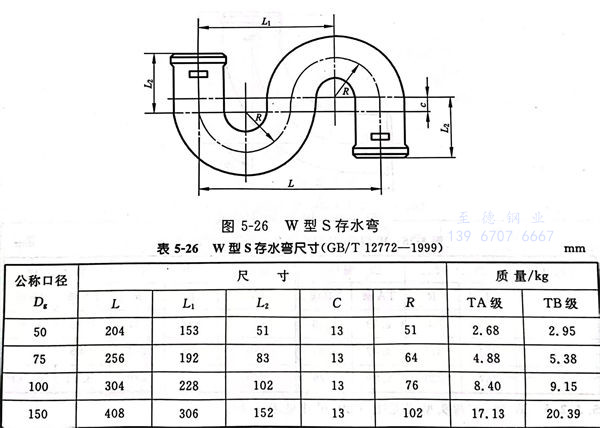

W型(xing) S 存水彎型(xing)式見圖 5-26，尺(chi)寸(cun)見表 5-26。

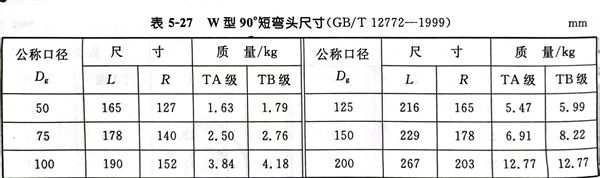

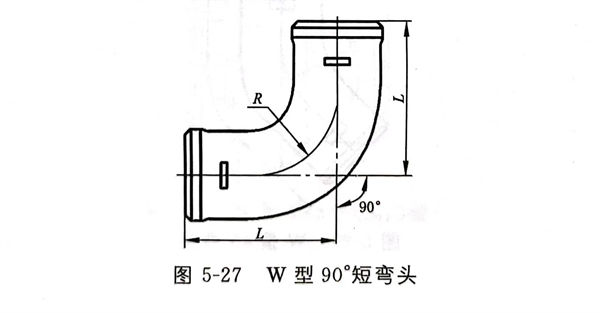

W型 90°短彎頭型式見(jian)圖 5-27，尺寸見(jian)表 5-27。

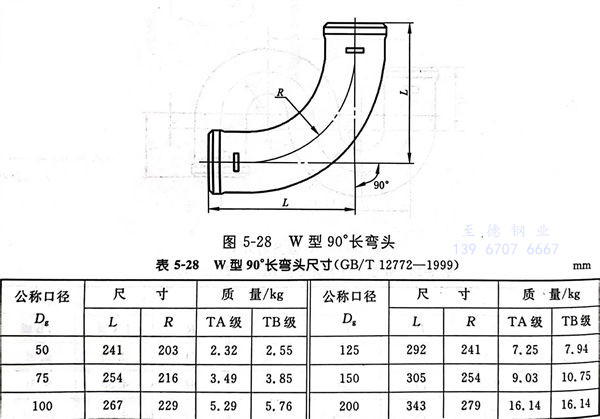

W型(xing) 90°長彎(wan)頭型(xing)式(shi)見圖 5-28，尺寸見表 5-28。

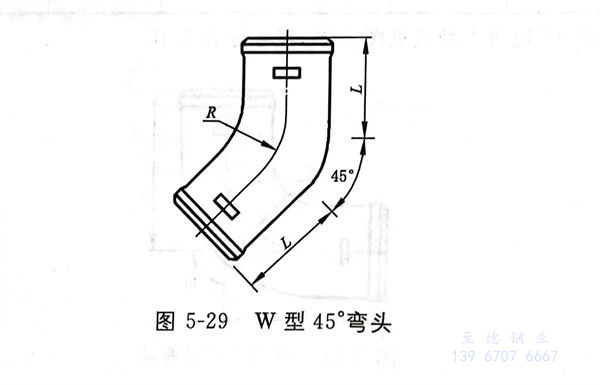

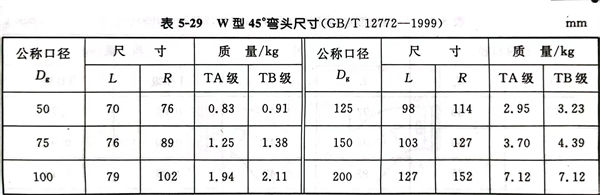

W型(xing) 45°彎頭型(xing)式見(jian)圖 5-29，尺寸見(jian)表 5-29。

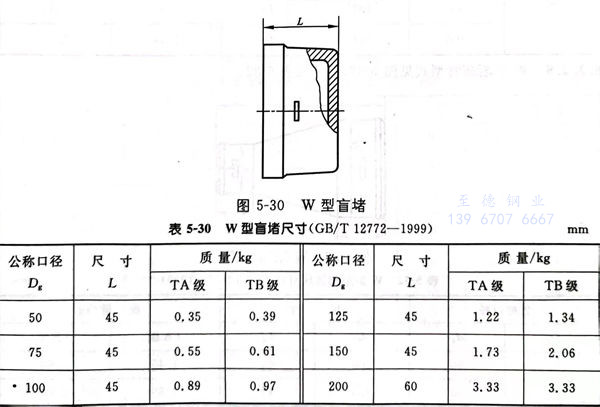

W型 盲堵型式(shi)見圖 5-30，尺寸見表 5-30。

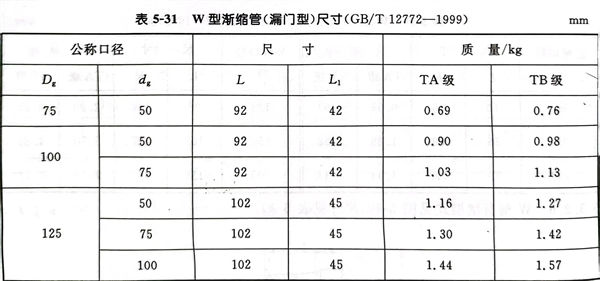

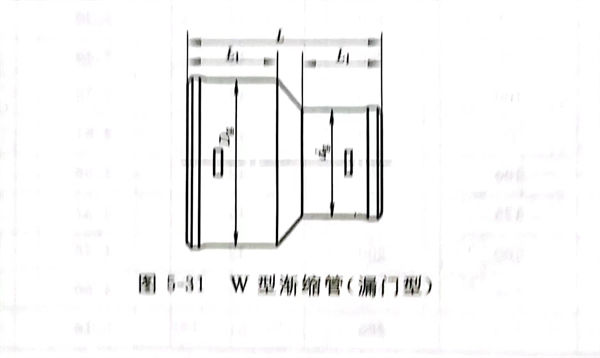

W型 漸縮(suo)管（漏門(men)型）型式見圖(tu) 5-31，尺寸見表 5-31。

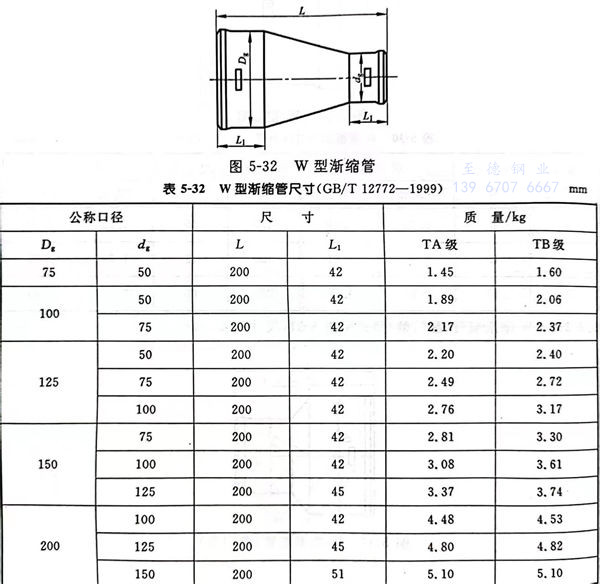

W型 漸縮管(guan)型式見(jian)圖 5-32，尺寸見(jian)表 5-32。

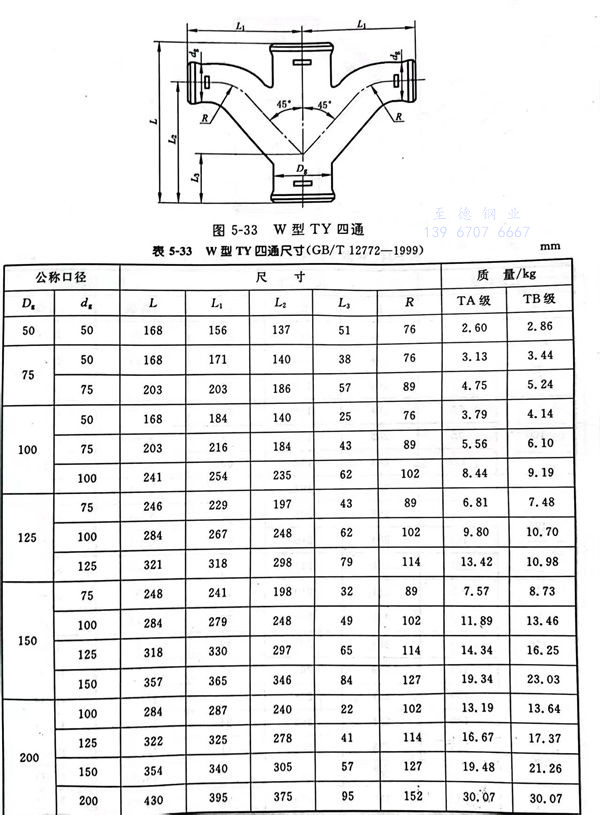

W型(xing)(xing) TY四(si)通型(xing)(xing)式(shi)見圖(tu) 5-33，尺寸見表 5-33。

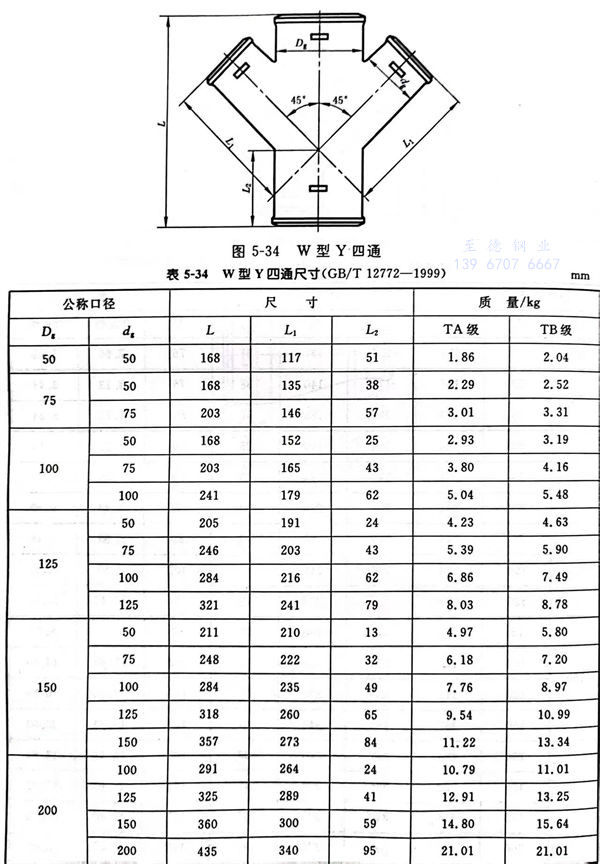

W型 Y四通型式見(jian)圖 5-34，尺寸(cun)見(jian)表 5-34。

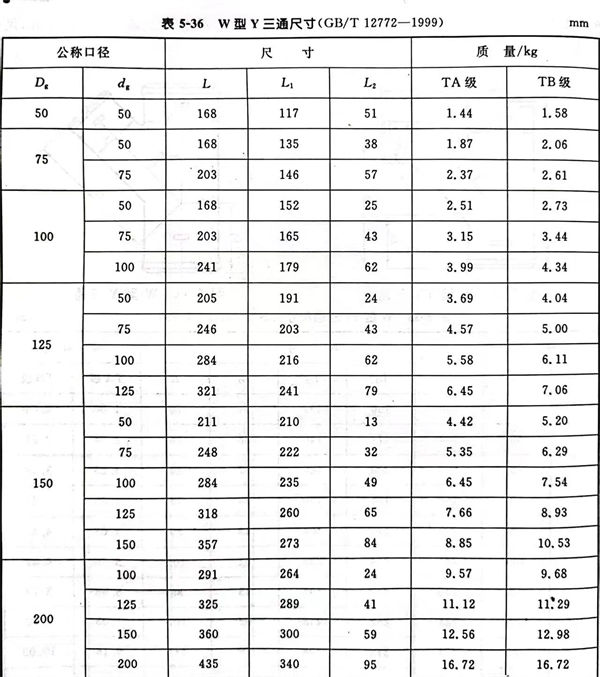

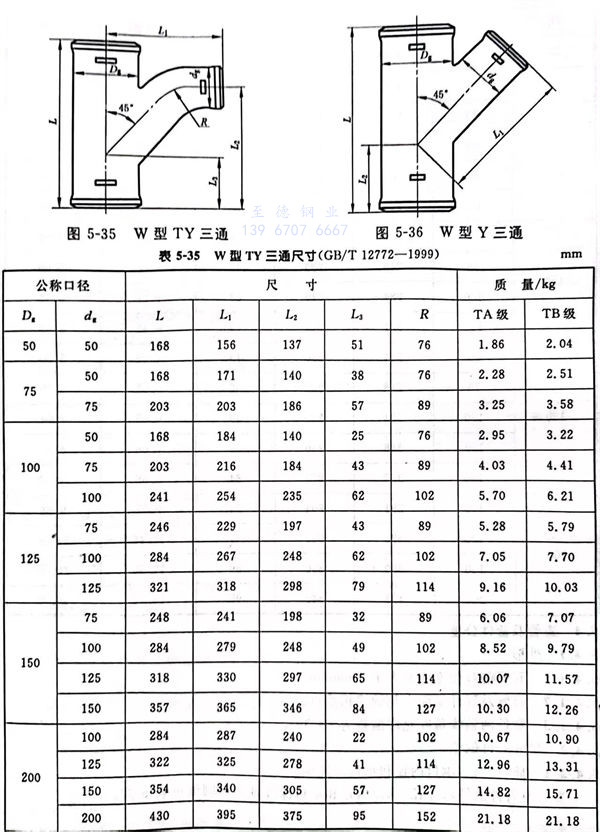

W型 TY三(san)通型式見(jian)(jian)圖(tu) 5-35，尺(chi)寸見(jian)(jian)表(biao)(biao) 5-35。W型 Y三(san)通型式見(jian)(jian)圖(tu) 5-36，尺(chi)寸見(jian)(jian)表(biao)(biao) 5-36。
