1. 管件的主要尺寸見7.2條。在沒(mei)有規定最(zui)大或最(zui)小尺寸時，管件從端(duan)面到端(duan)面，端(duan)面到中心的尺寸偏差見表(biao)7-22。
注(zhu)：活(huo)接頭端面到(dao)端面和端面到(dao)中心的尺寸，由于管件公差和設(she)計的綜(zong)合影響，最后的裝(zhuang)配(pei)結果可能(neng)不(bu)符合所(suo)給公差。

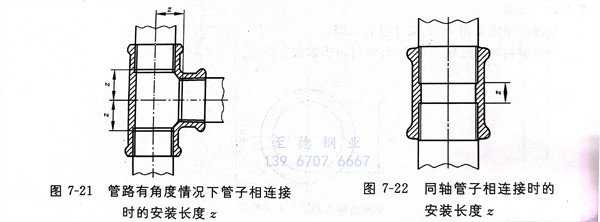

2. 安裝(zhuang)(zhuang)長度(du)(du)（z）用作安裝(zhuang)(zhuang)期間的(de)(de)幫助和指導，其準確性取決于(yu)7.3.1條中所給公(gong)差(cha)(cha)及GB／T 7306.1和GB／T 7306.2中規定的(de)(de)螺紋公(gong)差(cha)(cha)，在7.2條（即(ji)管(guan)(guan)件(jian)結構型式及尺(chi)寸(cun)）中給出的(de)(de)尺(chi)寸(cun)（z1、z2與z3）是管(guan)(guan)子(zi)端(duan)部(bu)到管(guan)(guan)件(jian)軸(zhou)線（見(jian)圖7-21）或(huo)管(guan)(guan)子(zi)端(duan)部(bu)之間的(de)(de)平均距離（見(jian)圖7-22）。在管(guan)(guan)路有角度(du)(du)的(de)(de)情況下，管(guan)(guan)子(zi)相連接時(shi)的(de)(de)安裝(zhuang)(zhuang)長度(du)(du)z1見(jian)圖7-21。同軸(zhou)管(guan)(guan)子(zi)相連接時(shi)的(de)(de)安裝(zhuang)(zhuang)長度(du)(du)z1見(jian)圖7-22。
這些安裝(zhuang)尺寸(cun)(cun)給出(chu)的是端(duan)(duan)面(mian)到(dao)端(duan)(duan)面(mian)或端(duan)(duan)面(mian)到(dao)中(zhong)心(xin)的尺寸(cun)(cun)減(jian)去(qu)平(ping)均(jun)配(pei)合長(chang)度(du)(du)計算(suan)得到(dao)的，平(ping)均(jun)配(pei)合長(chang)度(du)(du)是按(an)GB／T 7306.1和GB／T 7306.2給出(chu)的尺寸(cun)(cun)加以圓整。平(ping)均(jun)配(pei)合長(chang)度(du)(du)見表7-23。
3. 扳(ban)手平面對(dui)邊寬度尺(chi)寸，S取決于管件的設(she)計，由制造方確定。
a. 管(guan)堵的(de)(de)平(ping)面(mian)應(ying)是(shi)方(fang)形的(de)(de)，其他小于或等于3/4管(guan)件(jian)(jian)的(de)(de)平(ping)面(mian)應(ying)是(shi)六(liu)邊形的(de)(de)，大(da)于3/4的(de)(de)管(guan)件(jian)(jian)的(de)(de)平(ping)面(mian)可(ke)以是(shi)六(liu)邊形或八(ba)邊形。活接頭零件(jian)(jian)的(de)(de)平(ping)面(mian)（除連接螺母外）可(ke)以是(shi)六(liu)邊、八(ba)邊或十邊形的(de)(de)。
b. 扳(ban)(ban)手平面的最小厚度見(jian)表7-24。對鎖緊螺母任(ren)何形式的倒角(jiao)均不應使扳(ban)(ban)手平面的厚度小于表7-24中給出的尺寸。
4. 螺紋
a. 管(guan)(guan)件螺紋(wen)(wen)(wen)應符合(he)GB／T7306.1-2000《55°密封管(guan)(guan)螺紋(wen)(wen)(wen) 第(di)(di)1部分(fen)：圓(yuan)(yuan)柱(zhu)內螺紋(wen)(wen)(wen)與(yu)圓(yuan)(yuan)錐(zhui)外螺紋(wen)(wen)(wen)》和GB／T 7306.2-2000《55°密封管(guan)(guan)螺紋(wen)(wen)(wen) 第(di)(di)2部分(fen)：圓(yuan)(yuan)錐(zhui)內螺紋(wen)(wen)(wen)與(yu)圓(yuan)(yuan)錐(zhui)外螺紋(wen)(wen)(wen)》的規定，外螺紋(wen)(wen)(wen)為圓(yuan)(yuan)錐(zhui)形(xing)（R），內螺紋(wen)(wen)(wen)可以是圓(yuan)(yuan)柱(zhu)形(xing)（Rp）或圓(yuan)(yuan)錐(zhui)形(xing)（Rc）。
b. 活接頭螺(luo)(luo)母(mu)的(de)螺(luo)(luo)紋(wen)(wen)(wen)(wen)與(yu)螺(luo)(luo)母(mu)配(pei)合(he)(he)的(de)螺(luo)(luo)紋(wen)(wen)(wen)(wen)應(ying)符(fu)合(he)(he)GB／T 7307-2001《55°非密封(feng)管螺(luo)(luo)紋(wen)(wen)(wen)(wen)》的(de)規(gui)(gui)定，允許采用公(gong)制螺(luo)(luo)紋(wen)(wen)(wen)(wen)，應(ying)符(fu)合(he)(he)GB／T 192-2003《普(pu)(pu)(pu)通(tong)(tong)(tong)螺(luo)(luo)紋(wen)(wen)(wen)(wen) 基本牙型(xing)》、GB／T 193-2003《普(pu)(pu)(pu)通(tong)(tong)(tong)螺(luo)(luo)紋(wen)(wen)(wen)(wen) 直徑與(yu)螺(luo)(luo)距系列》、GB／T 196-2003《普(pu)(pu)(pu)通(tong)(tong)(tong)螺(luo)(luo)紋(wen)(wen)(wen)(wen) 基本尺(chi)寸》和GB／T 197-2003《普(pu)(pu)(pu)通(tong)(tong)(tong)螺(luo)(luo)紋(wen)(wen)(wen)(wen) 公(gong)差》中外(wai)螺(luo)(luo)紋(wen)(wen)(wen)(wen)6級、內螺(luo)(luo)紋(wen)(wen)(wen)(wen)7級的(de)規(gui)(gui)定。鎖(suo)緊(jin)螺(luo)(luo)母(mu)應(ying)符(fu)合(he)(he)GB／T 7307的(de)規(gui)(gui)定。
c. 螺(luo)紋軸線夾角的(de)極限偏差
管件螺(luo)紋的軸線應是精(jing)確的，測定(ding)角(jiao)度(du)的偏差(cha)不超過±0.5°。
d. 螺(luo)紋(wen)端面的倒角
管件(jian)螺(luo)(luo)紋(wen)端面(mian)必(bi)須倒角，內螺(luo)(luo)紋(wen)最(zui)小(xiao)(xiao)(xiao)夾角為90°，端面(mian)倒角直徑(jing)(jing)大于螺(luo)(luo)紋(wen)的(de)大徑(jing)(jing)。外螺(luo)(luo)紋(wen)最(zui)小(xiao)(xiao)(xiao)夾角為60°，端面(mian)倒角的(de)直徑(jing)(jing)應小(xiao)(xiao)(xiao)于端面(mian)螺(luo)(luo)紋(wen)的(de)小(xiao)(xiao)(xiao)徑(jing)(jing)。
