管(guan)件與管(guan)子的連接(jie)方式采(cai)用(yong)(yong)螺(luo)紋連接(jie)，而工(gong)(gong)藝采(cai)用(yong)(yong)模鍛成型(xing)和切削加工(gong)(gong)或(huo)利(li)用(yong)(yong)型(xing)材直接(jie)加工(gong)(gong)等方法制造(zao)的管(guan)件稱為鍛鋼制螺(luo)紋管(guan)件。這(zhe)種(zhong)管(guan)件的規格(ge)較(jiao)小，通常(chang)公(gong)稱通徑范圍為DN8～DN100。


1. 結構型式與尺寸


  鑒于(yu)GB/T 14626-1993《鍛(duan)(duan)鋼制螺(luo)紋(wen)管(guan)件》主要(yao)參(can)照美國國家標準 ANSI B16.11-1980《鍛(duan)(duan)鋼承插焊和螺(luo)紋(wen)管(guan)件》制定，因此(ci)螺(luo)紋(wen)管(guan)件按計算其壓力額定值的基準管(guan)子分(fen)為(wei)Sch80、Sch160和XXS 3個壁厚等級。這3個壁厚等級與ANSI B16.11中(zhong)壓力等級的對應關系見表11-2。

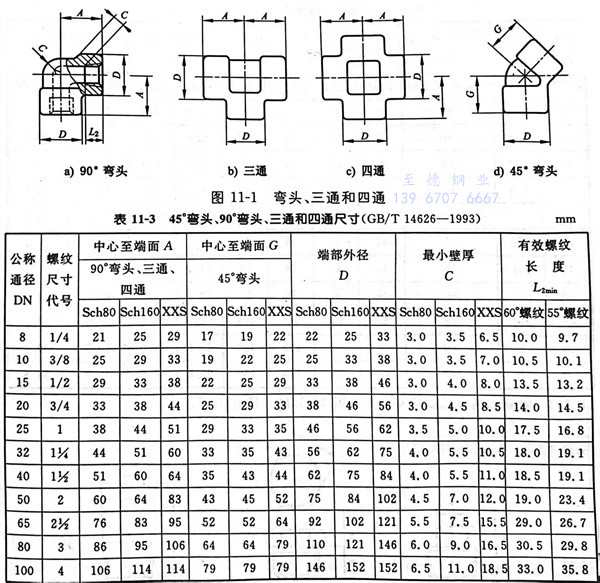

  45°彎頭、90°彎頭、三通(tong)和四通(tong)型(xing)式見(jian)(jian)圖11-1，尺(chi)寸見(jian)(jian)表11-3。

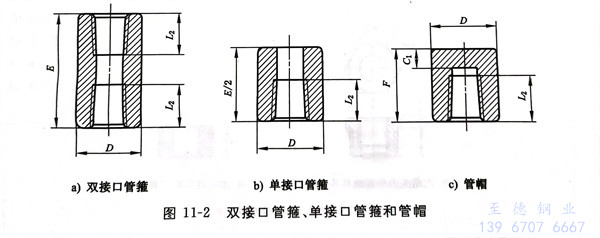

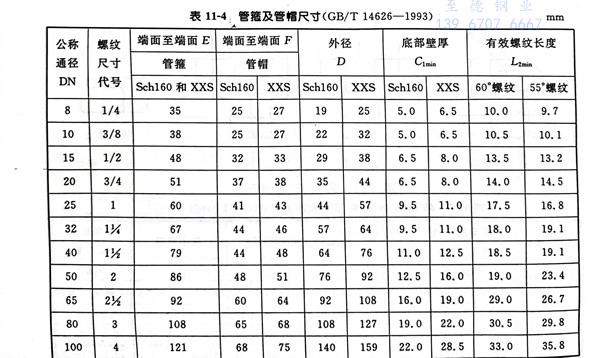

  管箍(gu)和管帽型式見(jian)圖 11-2 ，尺寸見(jian)表 11-4 。

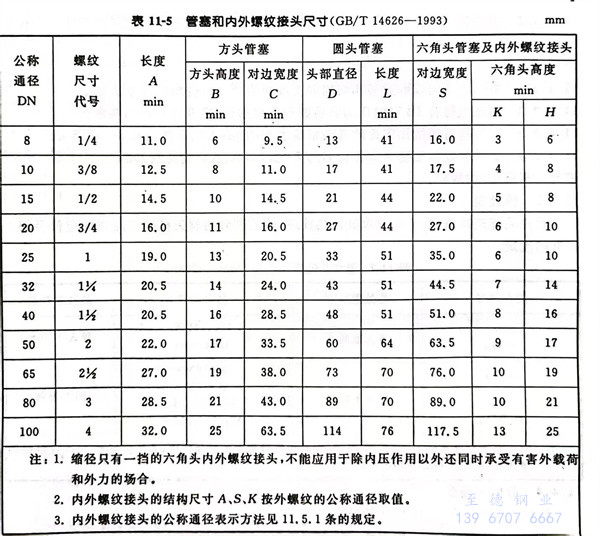

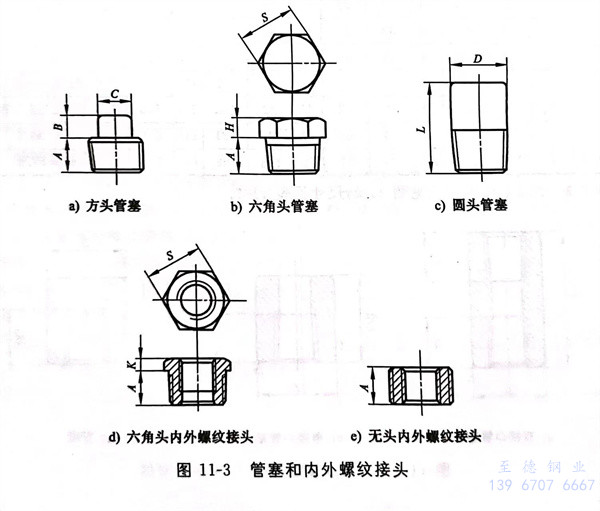

  管塞(sai)和內外螺(luo)紋接頭型式見(jian)圖11-3，尺寸見(jian)表11-5。





2. 公差


  除螺紋尺(chi)寸以外，管件標準所(suo)規(gui)定(ding)的(de)其他所(suo)有(you)尺(chi)寸的(de)未注公(gong)差采用GB/T 1804《一(yi)般公(gong)差線(xian)性尺(chi)寸和未注公(gong)差》中規(gui)定(ding)的(de)V級。


  管件相對(dui)應兩螺紋軸(zhou)線間的(de)同軸(zhou)度公差采(cai)用GB/T1184《形狀和位置(zhi)公差未注公差的(de)規定》中(zhong)規定的(de)D級。
