某工(gong)程配(pei)管(guan)設(she)計時，由3D軟(ruan)件(jian)商開發(fa)了(le)軟(ruan)件(jian)插件(jian)，使軟(ruan)件(jian)內的(de)(de)管(guan)子顯(xian)示(shi)了(le)管(guan)道焊縫(feng)(feng)的(de)(de)位(wei)置(zhi)，在三維軟(ruan)件(jian)配(pei)管(guan)設(she)計模(mo)型內自動(dong)顯(xian)示(shi)了(le)焊縫(feng)(feng)區域，軟(ruan)件(jian)可自動(dong)檢測焊縫(feng)(feng)區域與結(jie)構(gou)、管(guan)架等設(she)施(shi)沖突的(de)(de)位(wei)置(zhi)，實現了(le)配(pei)管(guan)設(she)計更高(gao)效(xiao)的(de)(de)精細化(hua)、本質(zhi)安全和自動(dong)化(hua)，見圖2.72。

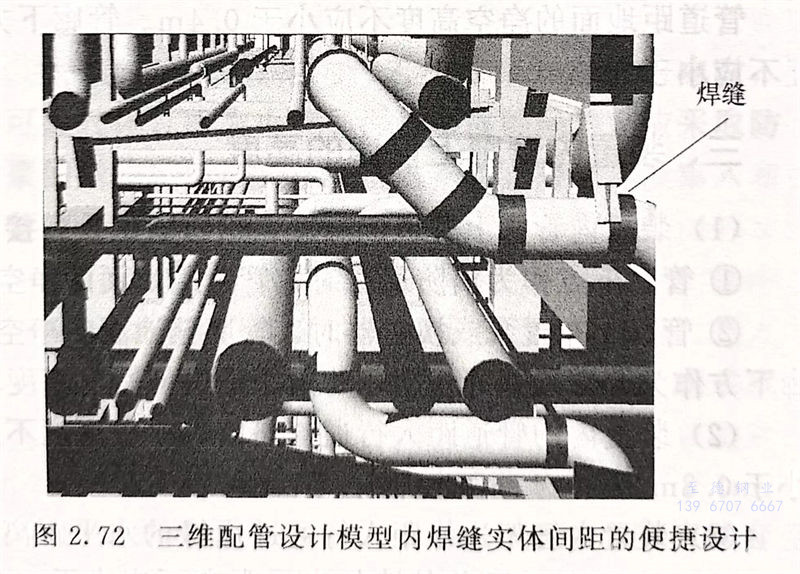

 圖(tu)2.72 三維配管設(she)計模型內焊縫實(shi)體間(jian)距的便捷(jie)設(she)計
