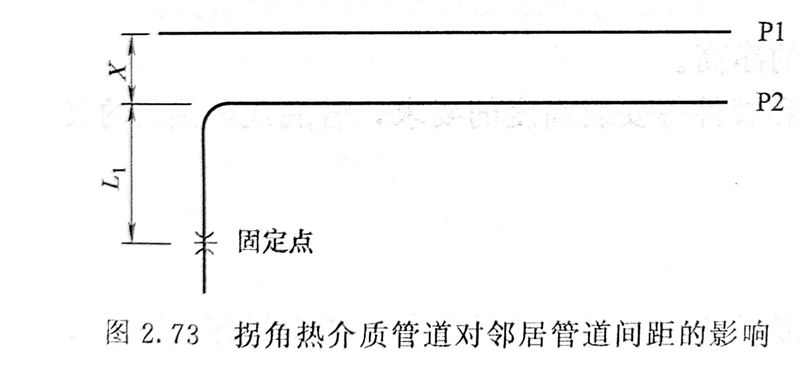

如圖2.73所示，P1管(guan)道DN300，P2管(guan)道DN400，設(she)(she)計溫(wen)度(du)(du)均(jun)為(wei)(wei)300℃，隔熱厚度(du)(du)分(fen)別(bie)為(wei)(wei)70mm和(he)80mm；管(guan)子均(jun)為(wei)(wei)碳鋼，L1的距離為(wei)(wei)8m。則兩條管(guan)線的設(she)(she)計管(guan)間距X計算過程如下。

  ①. 在設計P1與P2兩(liang)條(tiao)管(guan)(guan)線(xian)間(jian)距時，需要考慮P2管(guan)(guan)線(xian)L1段的熱膨(peng)脹量。P2管(guan)(guan)線(xian)的熱膨(peng)脹系數約1.2m1m/(m·100℃），可以估算出L1管(guan)(guan)段的熱膨(peng)脹量為(wei)：29mm。

 ②.從(cong)表中(zhong)查(cha)出(chu)裸管間距為420mm，需加上(shang)隔熱層厚(hou)度70mm和(he)80mm，還需加上(shang)L1管段的(de)熱碰膨脹量29mm，則可以算(suan)出(chu)，P1與P2兩條管線間距X應(ying)該(gai)設計(ji)成20+70+80+429≈600(mm)。
