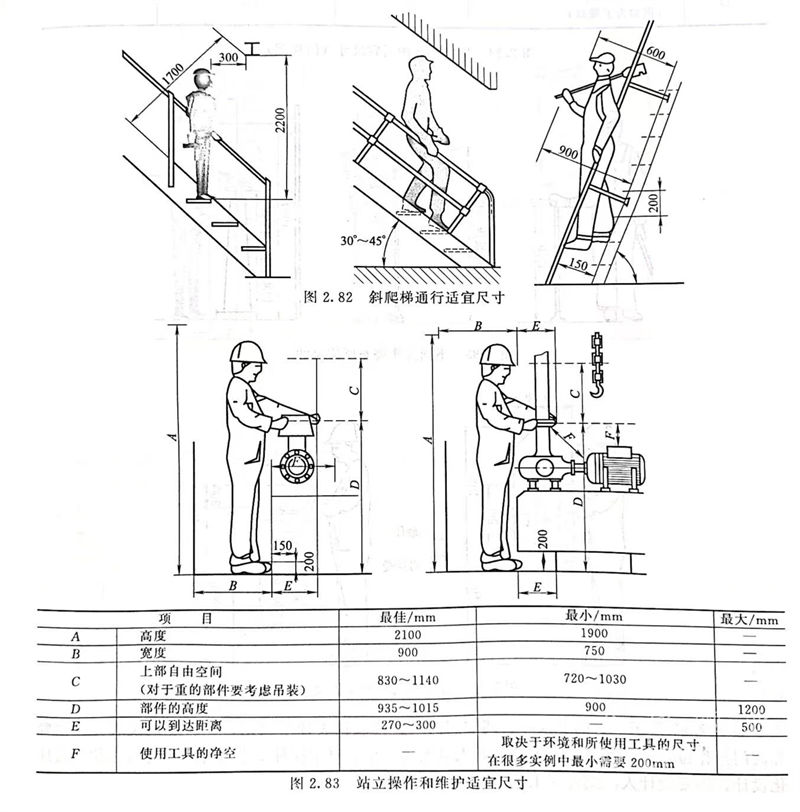

操作(zuo)和(he)維護適宜尺寸見圖2.83～圖2.90所(suo)示。

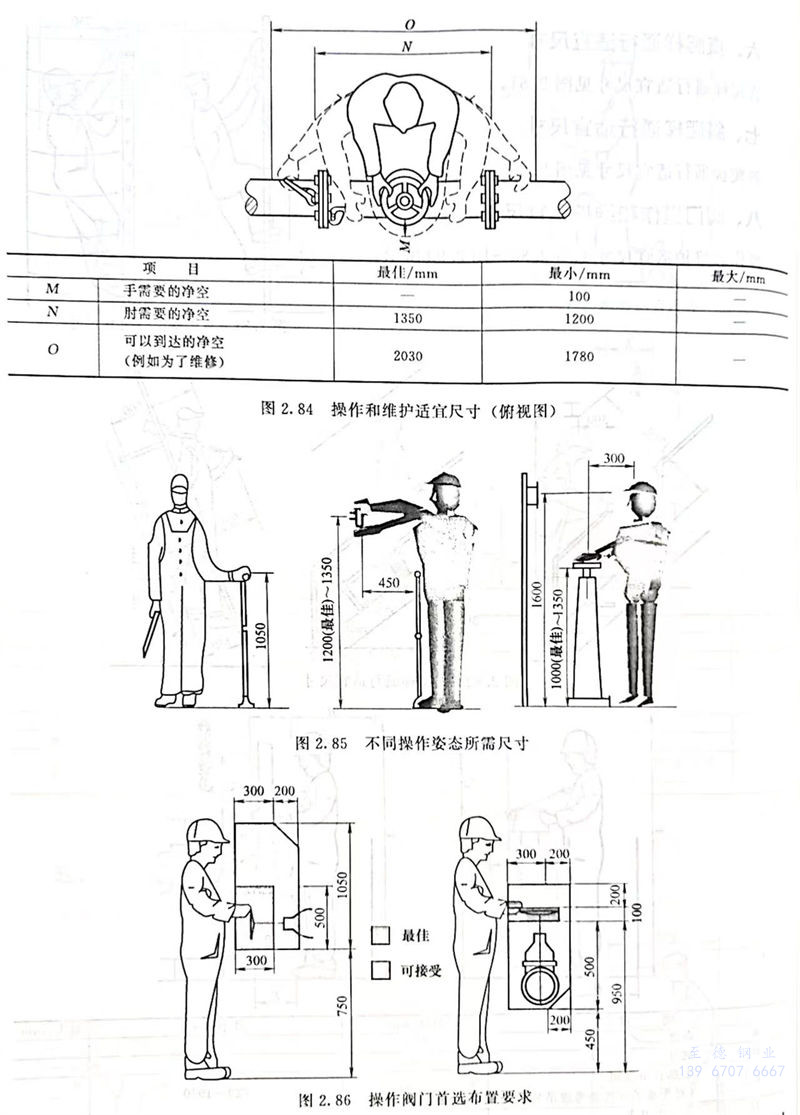

   如圖2.87所示，有的要求一邊調節閥門一邊讀取儀表計量數據，則需要把儀表讀數位置和閥門操作位置盡量接近，以方便作業人員實現操作，對于這種要求的可操作與可視位置人性化設計，需要設計人深刻理解工藝PID意圖。

工程應用：閥門操作(zuo)拉鏈的設置

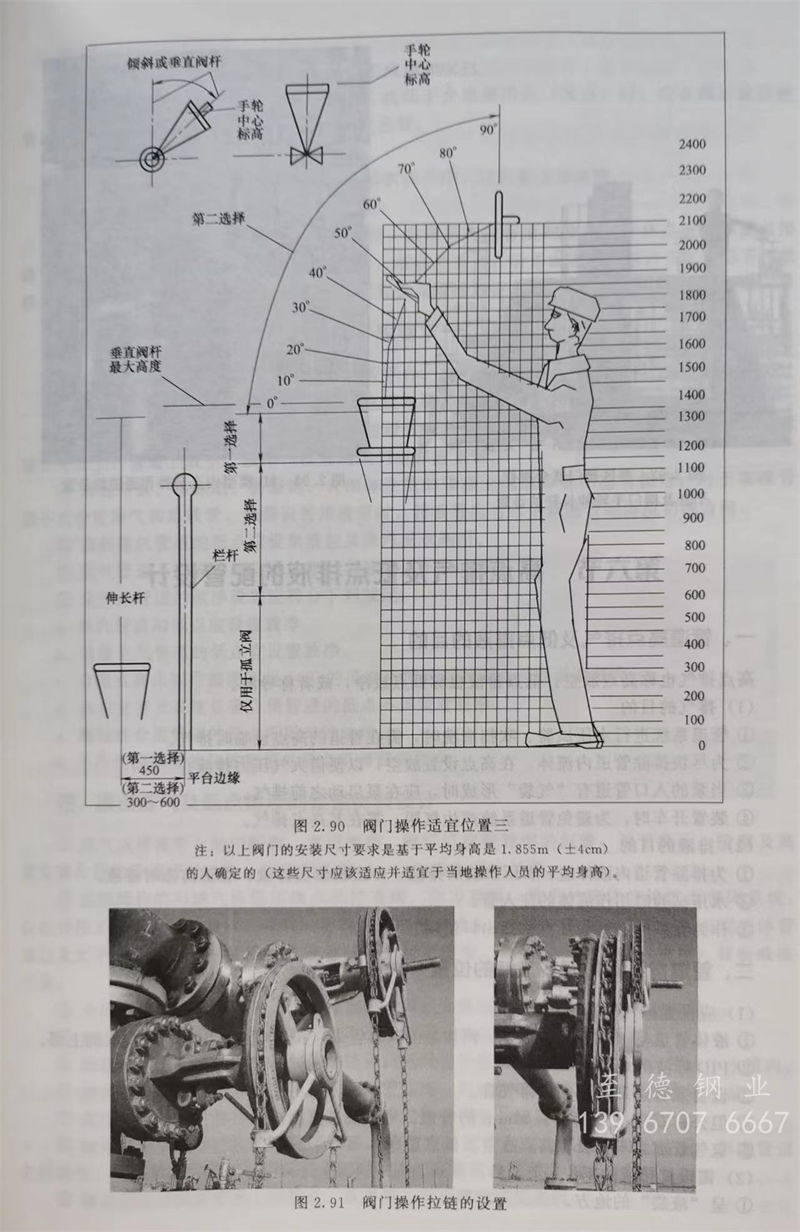

   如圖2.91所示，因閥門(men)(men)布置(zhi)位(wei)置(zhi)較高，站在(zai)地(di)(di)面上操作不(bu)到，因此，在(zai)閥門(men)(men)上設置(zhi)了拉鏈，人員站在(zai)地(di)(di)面上就可(ke)以操作閥門(men)(men)手輪。

工(gong)程應用(yong)：界區閥門聯(lian)合操作平(ping)臺及閥門手(shou)輪伸長桿(gan)的設置

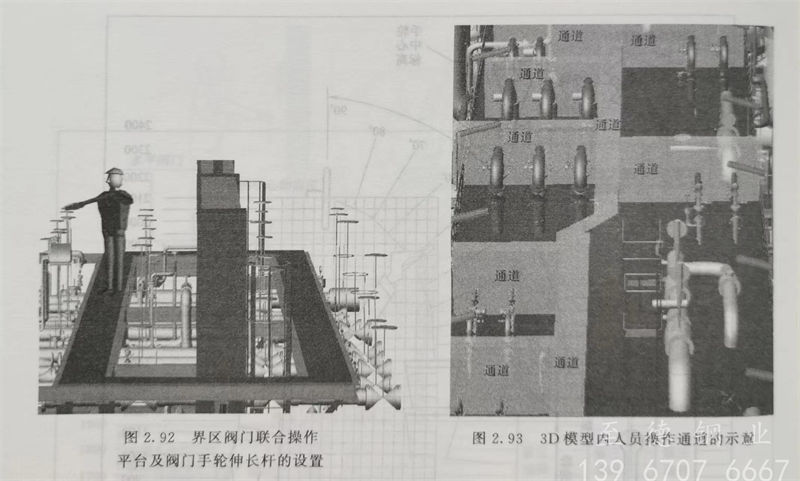

   如(ru)圖(tu)2.92所示，某裝置(zhi)界區(qu)閥(fa)門(men)集中布(bu)置(zhi)在界區(qu)環形平(ping)臺(tai)附近(jin)，由于(yu)閥(fa)門(men)手(shou)柄較短，設計了閥(fa)門(men)手(shou)輪伸長(chang)桿，統(tong)一閥(fa)門(men)手(shou)輪操(cao)作高度(du)距(ju)離(li)平(ping)臺(tai)面1.2m，這樣站在平(ping)臺(tai)上就可輕松(song)地操(cao)作到所有的閥(fa)門(men)。

工(gong)程應用：3D模型內(nei)人員操作通道的(de)簡化設計

為了確保作業(ye)通(tong)(tong)(tong)道的(de)(de)(de)通(tong)(tong)(tong)暢，有的(de)(de)(de)工程公(gong)司在(zai)(zai)(zai)配管設(she)計(ji)時(shi)就采(cai)取了一些必要措(cuo)施。例如，有的(de)(de)(de)工程公(gong)司要求(qiu)在(zai)(zai)(zai)二維(wei)(wei)(wei)配管平(ping)面圖上示(shi)意(yi)出作業(ye)人員(yuan)通(tong)(tong)(tong)行空間，由專門的(de)(de)(de)人性化(hua)(hua)設(she)計(ji)專家進(jin)行校核。有的(de)(de)(de)國外工程公(gong)司要求(qiu)把操作通(tong)(tong)(tong)道用微透(tou)明方(fang)塊示(shi)意(yi)在(zai)(zai)(zai)三維(wei)(wei)(wei)模型(xing)內，三維(wei)(wei)(wei)模型(xing)軟件能夠自動檢查作業(ye)人員(yuan)通(tong)(tong)(tong)行空間是否符合設(she)計(ji)要求(qiu)，如圖2.93所示(shi)，這(zhe)種方(fang)法可以很大程度(du)地提高(gao)配管設(she)計(ji)工作效率(lv)和人性化(hua)(hua)設(she)計(ji)質量(liang)。
