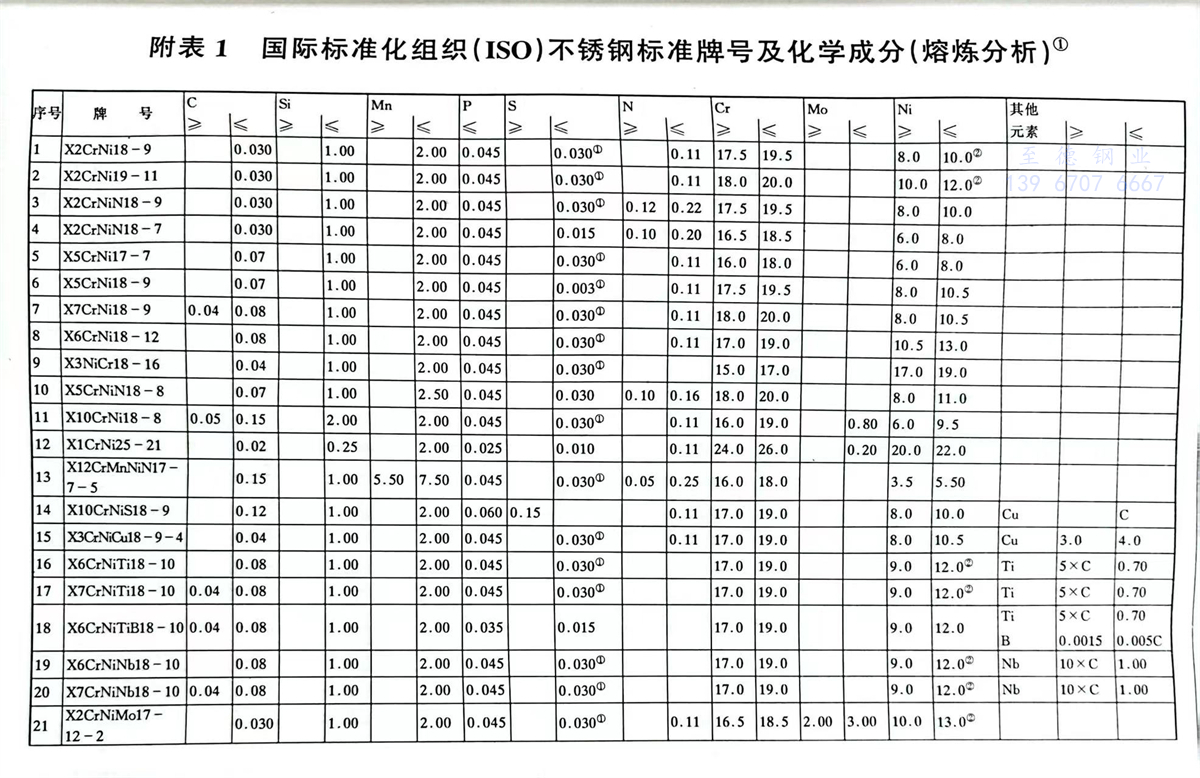

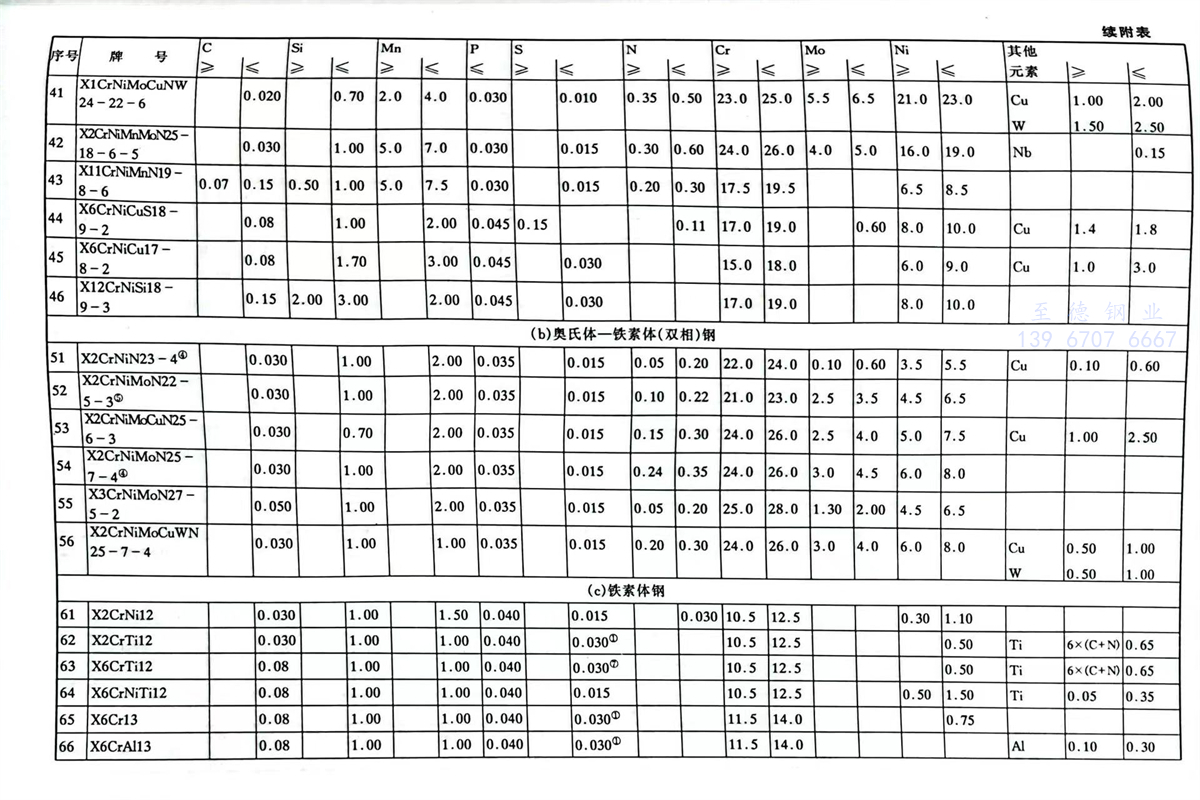

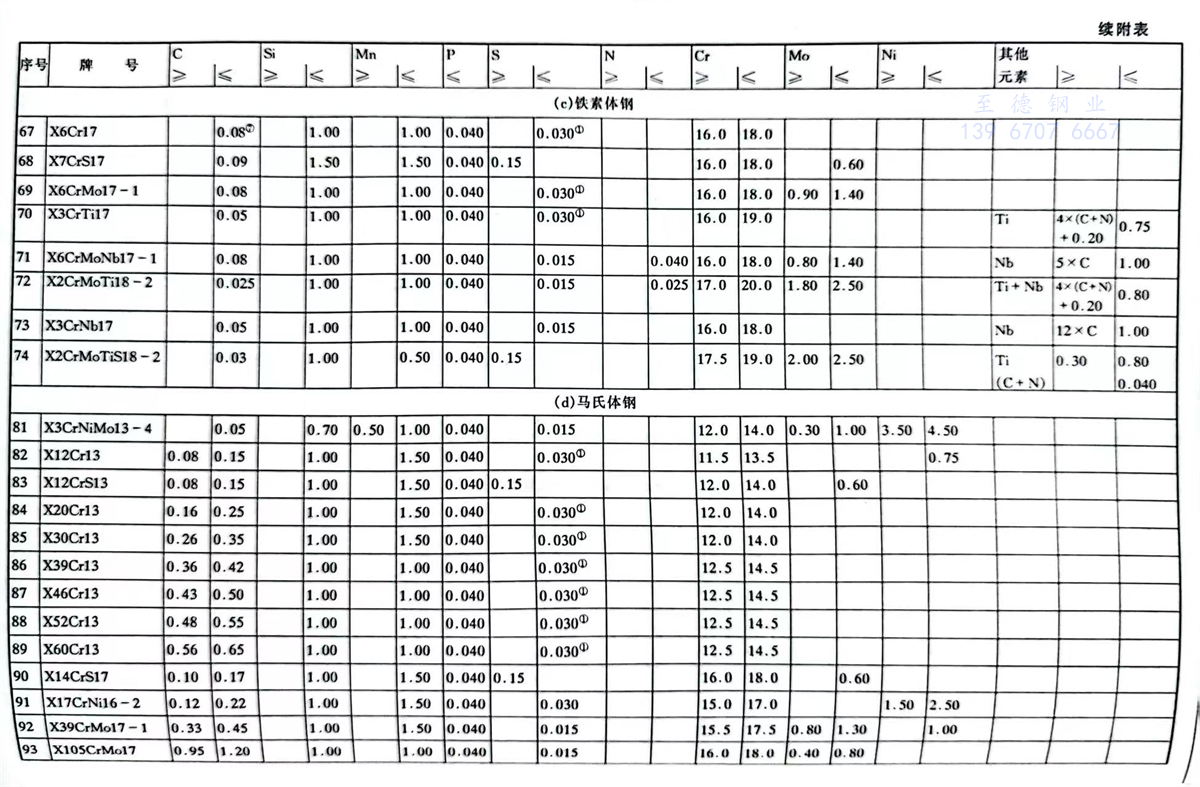

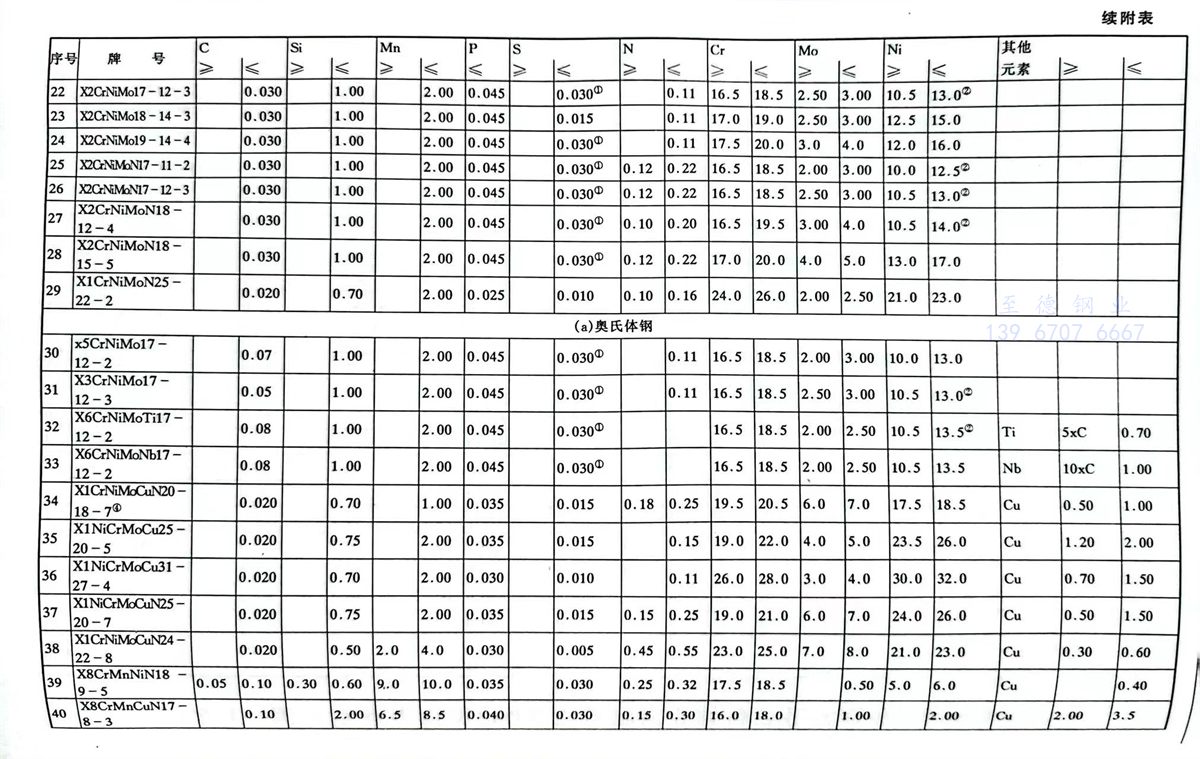

國際標準化組織（ISO）不銹鋼標準牌號及化學成分（熔煉分析）

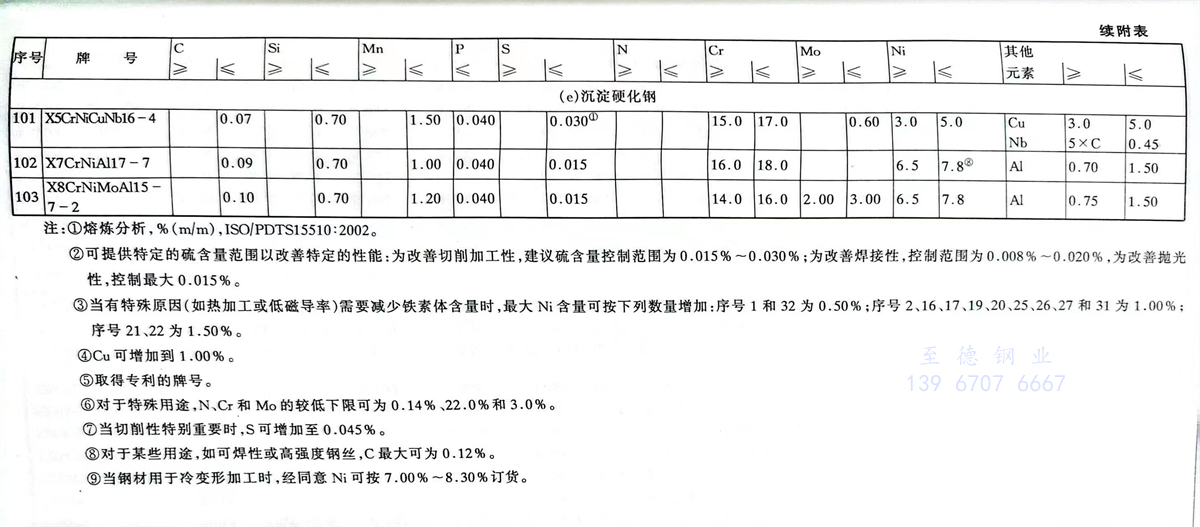

注：①. 熔煉(lian)分析，％（m/m），ISO/PDTS15510：2002。

      ②. 可(ke)提供特定的(de)(de)硫含量范圍以改善特定的(de)(de)性能：為(wei)(wei)改善切削加工性，建議硫含量控(kong)制(zhi)范圍為(wei)(wei)0.015％～0.030％；為(wei)(wei)改善焊(han)接性，控(kong)制(zhi)范圍為(wei)(wei)0.008％～0.020％，為(wei)(wei)改善拋(pao)光性，控(kong)制(zhi)最大0.015％。

      ③. 當(dang)有特殊原因（如熱加(jia)工(gong)或低磁導率）需(xu)要減少鐵素體含(han)量時，最大Ni含(han)量可按(an)下列(lie)數量增加(jia)：序(xu)號(hao)1和32為(wei)0.50％；序(xu)號(hao)2、16、17、19、20、25、26、27和31為(wei)1.00％；序(xu)號(hao)21、22為(wei)1.50％。

      ④. Cu可增加到1.00％。

      ⑤. 取得專利的牌(pai)號。

      ⑥. 對(dui)于特殊用途，N、Cr和Mo的較低(di)下限可為0.14％、22.0％和3.0％。

      ⑦. 當切削性特別重(zhong)要時，S可增加至(zhi)0.045％。

      ⑧. 對于某(mou)些用(yong)途，如可焊性(xing)或高強度鋼(gang)絲，C最(zui)大可為0.12％。

      ⑨. 當鋼材用于(yu)冷變形(xing)加工(gong)時，經同意(yi)Ni可按7.00％～8.30％訂貨。
