盲板(ban)(ban)（Blind）、8字盲板(ban)(ban)（Spectacle Blind； Figure 8 Blind）、插板(ban)(ban)（Paddle Blank）以及墊環(huan)（Paddle Spacer），制(zhi)造方法一般分(fen)三種：鍛(duan)打(da)(da)、鑄(zhu)鍛(duan)、中(zhong)(zhong)板(ban)(ban)割制(zhi)。其(qi)中(zhong)(zhong)鍛(duan)打(da)(da)產品價格最高，中(zhong)(zhong)板(ban)(ban)次(ci)之，鑄(zhu)鍛(duan)最低。而(er)質量是(shi)鍛(duan)打(da)(da)和中(zhong)(zhong)板(ban)(ban)的(de)好，鑄(zhu)鍛(duan)的(de)要稍差(cha)些。盲板(ban)(ban)或“8”字盲板(ban)(ban)與閥門相(xiang)比，其(qi)關斷作用更(geng)可(ke)靠而(er)且更(geng)經濟。


  盲板、“8”字盲板、插板以及墊(dian)環都(dou)應有兩個和匹配(pei)法蘭同樣的密封面(mian)(mian)。常用的密封面(mian)(mian)包含平(ping)面(mian)(mian)、凹凸面(mian)(mian)、榫槽面(mian)(mian)和環連面(mian)(mian)。

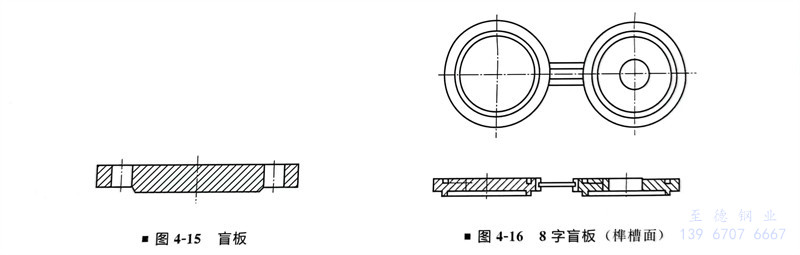

  盲(mang)板（見圖4-15）用于(yu)(yu)(yu)起(qi)(qi)隔(ge)(ge)離(li)(li)、切斷(duan)作(zuo)(zuo)用的(de)(de)，和(he)封頭(tou)、管(guan)帽所起(qi)(qi)的(de)(de)作(zuo)(zuo)用是一樣的(de)(de)。由于(yu)(yu)(yu)其密封性能好，對于(yu)(yu)(yu)需(xu)要完(wan)全隔(ge)(ge)離(li)(li)的(de)(de)系統(tong)，一般都作(zuo)(zuo)為可(ke)靠的(de)(de)隔(ge)(ge)離(li)(li)手段。盲(mang)板就(jiu)是一個帶柄的(de)(de)實心的(de)(de)圓(yuan)，用于(yu)(yu)(yu)通常狀況下處于(yu)(yu)(yu)隔(ge)(ge)離(li)(li)狀態的(de)(de)系統(tong)。盲(mang)板的(de)(de)有(you)關標準，可(ke)參(can)見HG/T 20592～20635《鋼(gang)制(zhi)管(guan)法蘭(lan)、墊(dian)片、緊固件(jian)》和(he)ASME B16.5《管(guan)法蘭(lan)和(he)法蘭(lan)管(guan)件(jian)》。


圖 15.jpg


  8字(zi)(zi)盲(mang)板(ban)(ban)(ban)（見(jian)圖4-16），形(xing)狀(zhuang)(zhuang)像(xiang)“8”字(zi)(zi)，一端是(shi)(shi)盲(mang)板(ban)(ban)(ban)，另一端是(shi)(shi)節流(liu)環(huan)(huan)（墊(dian)(dian)(dian)環(huan)(huan)），但(dan)直(zhi)徑與管道(dao)的(de)(de)(de)管徑相同，并(bing)不起節流(liu)作(zuo)(zuo)用(yong)。8字(zi)(zi)盲(mang)板(ban)(ban)(ban)，使用(yong)方便(bian)，需要(yao)隔離時，使用(yong)盲(mang)板(ban)(ban)(ban)端，需要(yao)正常操作(zuo)(zuo)時，使用(yong)節流(liu)環(huan)(huan)（墊(dian)(dian)(dian)環(huan)(huan)）端，同時也(ye)可用(yong)于(yu)填補管路上盲(mang)板(ban)(ban)(ban)的(de)(de)(de)安裝間隙。另一個特點就是(shi)(shi)標識(shi)明(ming)顯，易于(yu)辨認安裝狀(zhuang)(zhuang)態。主要(yao)用(yong)于(yu)小(xiao)于(yu)等于(yu)DN600的(de)(de)(de)管道(dao)系統(tong)。插(cha)(cha)板(ban)(ban)(ban)（見(jian)圖4-17）和(he)墊(dian)(dian)(dian)環(huan)(huan)（見(jian)圖4-18）互為(wei)盲(mang)通，和(he)8字(zi)(zi)盲(mang)板(ban)(ban)(ban)的(de)(de)(de)作(zuo)(zuo)用(yong)類似，主要(yao)用(yong)于(yu)大(da)于(yu)DN600的(de)(de)(de)管道(dao)系統(tong)。8字(zi)(zi)盲(mang)板(ban)(ban)(ban)、插(cha)(cha)板(ban)(ban)(ban)和(he)墊(dian)(dian)(dian)環(huan)(huan)的(de)(de)(de)有關標準，可參見(jian)HG/T 21547《管道(dao)用(yong)鋼制(zhi)插(cha)(cha)板(ban)(ban)(ban)、墊(dian)(dian)(dian)環(huan)(huan)、8字(zi)(zi)盲(mang)板(ban)(ban)(ban)》、ASME B16.48 Steel Line Blanks（8字(zi)(zi)盲(mang)板(ban)(ban)(ban)、插(cha)(cha)板(ban)(ban)(ban)、墊(dian)(dian)(dian)環(huan)(huan)）、API 590Steel Line Blanks（8字(zi)(zi)盲(mang)板(ban)(ban)(ban)、插(cha)(cha)板(ban)(ban)(ban)、墊(dian)(dian)(dian)環(huan)(huan)）。


圖 17.jpg


  有配管設計人(ren)常咨(zi)詢筆者8字(zi)(zi)盲(mang)(mang)板與插板墊(dian)(dian)(dian)環(huan)的(de)(de)(de)口(kou)(kou)徑分界問題(ti)。不(bu)同的(de)(de)(de)設計單位分界口(kou)(kou)徑和壓力(li)等級(ji)可能不(bu)相同，8字(zi)(zi)盲(mang)(mang)板和插板墊(dian)(dian)(dian)環(huan)在本質(zhi)上(shang)沒(mei)有什么(me)區別，區別就是當(dang)管徑比較(jiao)大(da)、壓力(li)等級(ji)高(gao)的(de)(de)(de)情況(kuang)下，8字(zi)(zi)盲(mang)(mang)板的(de)(de)(de)體積及重量比較(jiao)大(da)，不(bu)方便拆卸，因此這(zhe)時候通常使用(yong)插板墊(dian)(dian)(dian)環(huan)來代替。例如對于(yu)Class 150的(de)(de)(de)管道(dao)，DN300以下常用(yong)8字(zi)(zi)盲(mang)(mang)板，DN350以上(shang)常用(yong)插板墊(dian)(dian)(dian)環(huan)。具(ju)體見(jian)《工業管道(dao)配管設計與工程應用(yong)》、《管道(dao)器材選用(yong)與工程應用(yong)》的(de)(de)(de)詳細講述(shu)。


  某DN600插板墊環：材料選(xuan)(xuan)用A516-70，厚(hou)度和等級選(xuan)(xuan)用Class150。端部(bu)選(xuan)(xuan)用RF（突面），標準選(xuan)(xuan)用ASME B16.48。
