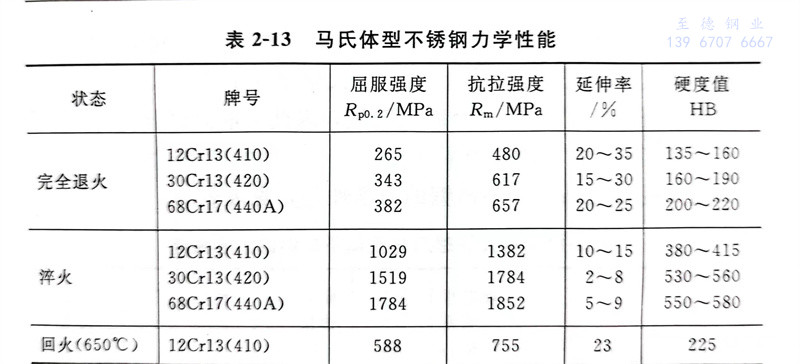

馬氏體型不銹鋼管因為淬火而具有硬化性，根據所選取的鋼種和熱處理條件，可以獲取較大范圍內的力學性能。從亞洲歐美色綜合一區二區在線:12Cr13（410）不銹(xiu)鋼管到高碳68Cr17（440A）不銹(xiu)鋼管，不同熱處(chu)理條件相(xiang)應的(de)力學性(xing)能(neng)，見(jian)表2-13。

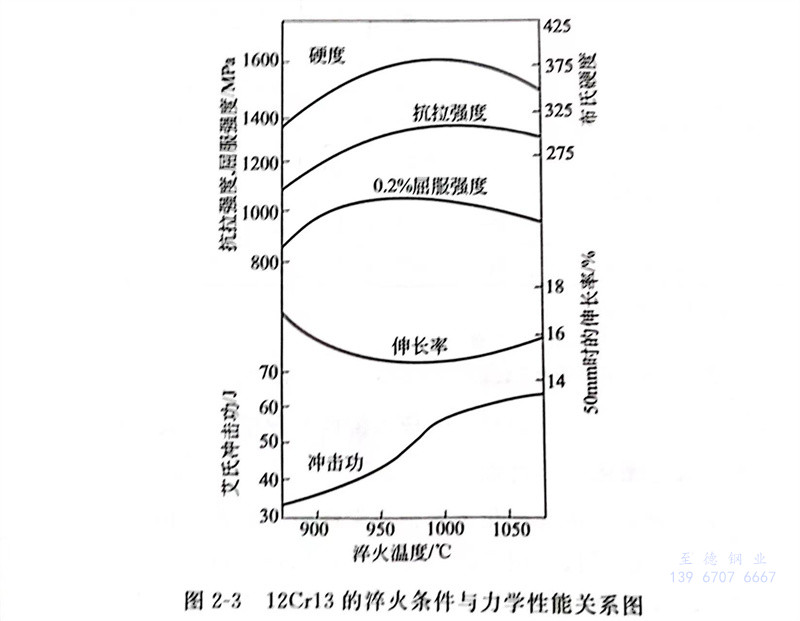

  完全退(tui)火(huo)(huo)(huo)是從變態點以(yi)上升開始(shi)，一般的(de)(de)(de)是從800～900℃緩慢地冷(leng)卻下來。含碳量越(yue)高(gao)則其強(qiang)度(du)也越(yue)高(gao)。淬(cui)火(huo)(huo)(huo)一般情況下是從925～1070℃開始(shi)快速冷(leng)卻，因(yin)為其淬(cui)火(huo)(huo)(huo)性(xing)好，無論是油冷(leng)還(huan)是水冷(leng)都可以(yi)充(chong)分(fen)硬化(hua)。但淬(cui)火(huo)(huo)(huo)溫(wen)(wen)(wen)度(du)過(guo)高(gao)時，殘留的(de)(de)(de)奧氏體(ti)就多(duo)，回火(huo)(huo)(huo)以(yi)后的(de)(de)(de)強(qiang)度(du)降低。12Cr13（410）不(bu)銹鋼管的(de)(de)(de)淬(cui)火(huo)(huo)(huo)條(tiao)件與力學性(xing)能的(de)(de)(de)關系如圖2-3所(suo)示。淬(cui)火(huo)(huo)(huo)狀態下的(de)(de)(de)殘留變形大，金相(xiang)組織不(bu)穩定，所(suo)以(yi)淬(cui)火(huo)(huo)(huo)后要進行(xing)回火(huo)(huo)(huo)處理，力學性(xing)能依回火(huo)(huo)(huo)溫(wen)(wen)(wen)度(du)的(de)(de)(de)不(bu)同而(er)變化(hua)。回火(huo)(huo)(huo)時一定要避開400～550℃這(zhe)個脆化(hua)區域，因(yin)此(ci)一般只進行(xing)250℃的(de)(de)(de)低溫(wen)(wen)(wen)回火(huo)(huo)(huo)或700℃左右的(de)(de)(de)高(gao)溫(wen)(wen)(wen)回火(huo)(huo)(huo)。

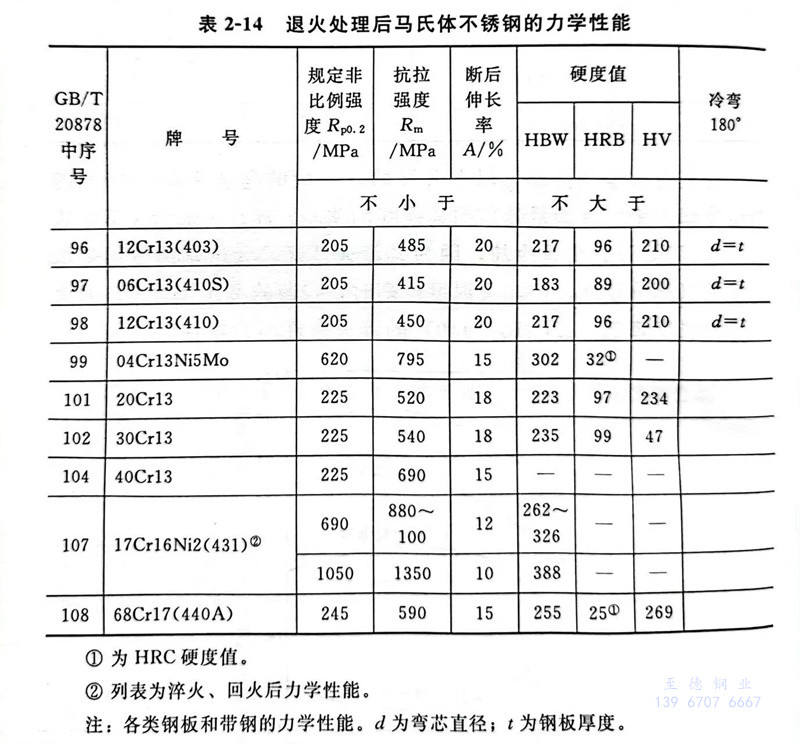

 退火處理后馬氏體不銹鋼(gang)管的力學(xue)性(xing)能，見表2-14。

      ①. 為HRC硬度值。

      ②. 列表為(wei)淬(cui)火(huo)(huo)、回火(huo)(huo)后力學(xue)性能。

  注：各類鋼板和帶鋼的(de)力(li)學(xue)性能。d為彎芯直徑(jing)；t為鋼板厚度(du)。

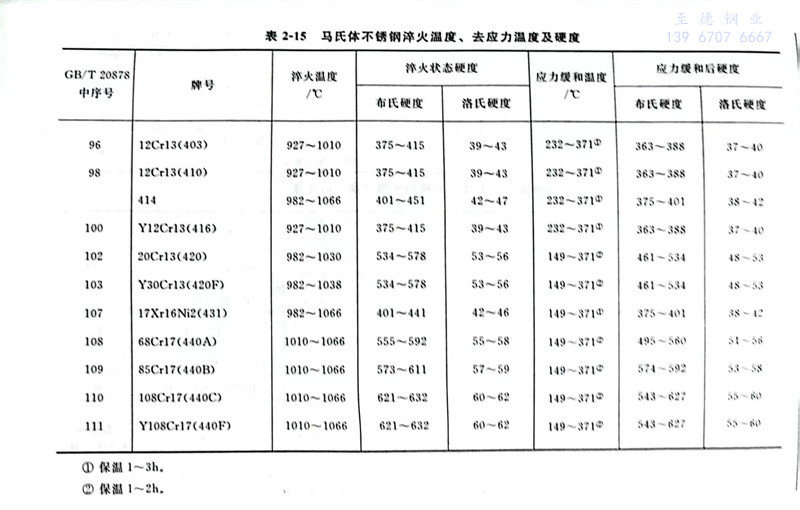

 馬氏體不銹鋼淬火溫度、去應(ying)力溫度及(ji)硬(ying)度，見(jian)表2-15。
