一、疏水閥前(qian)異徑(jing)管的配(pei)管設(she)計

  ①. 同心(xin)為(wei)同一(yi)中(zhong)心(xin)軸的(de)位(wei)置，偏(pian)心(xin)為(wei)小(xiao)頭的(de)中(zhong)心(xin)軸位(wei)置大頭為(wei)偏(pian)離小(xiao)頭中(zhong)心(xin)軸。

  ②. 當大小(xiao)頭(tou)布置在疏水閥(fa)前的立管上時(shi)，用(yong)同心的，防止阻力大。

  ③. 當大小頭布(bu)置(zhi)在疏水閥(fa)前的(de)水平(ping)管上時(shi)，用底(di)平(ping)偏心(xin)的(de)，防止同心(xin)的(de)造成(cheng)積(ji)液(ye)。

二、泵入(ru)口前異徑(jing)管(guan)(guan)的配管(guan)(guan)設計

  ①. 對于水平吸入的離心泵，當進口管有變徑時，偏心異徑(jing)管(guan)與泵的進口間宜設置一段直管段。當管道從下向上進泵時，應采用頂平安裝；當管道從上向下進泵時，宜采用頂平安裝，并在低點設置放凈。但輸送含有固體介質或漿液時，水平管段上偏心異徑管應底平安裝。

  ②. GB50316《工(gong)業金屬管(guan)道設計規范》、API RP686《機械(xie)裝(zhuang)置(zhi)(zhi)和裝(zhuang)置(zhi)(zhi)設計的推(tui)薦(jian)實施規程(cheng)》規定：離心(xin)泵入口處水(shui)平的偏心(xin)異徑管(guan)一般采用(yong)頂(ding)平布置(zhi)(zhi)，但在(zai)異徑管(guan)與(yu)向上彎(wan)的彎(wan)頭直接連接的情況下(xia)，可采用(yong)底(di)平布置(zhi)(zhi)。異徑管(guan)應(ying)靠近(jin)泵入口。

三、其他位(wei)置異(yi)徑管(guan)的配管(guan)設計

  ①. 管廊上(shang)水平(ping)管道變徑(jing)連接，如無特殊(shu)要求，一般應選用底平(ping)偏心異徑(jing)管。

  ②. 垂(chui)直管(guan)上(shang)宜選(xuan)用同心異徑(jing)管(guan)。

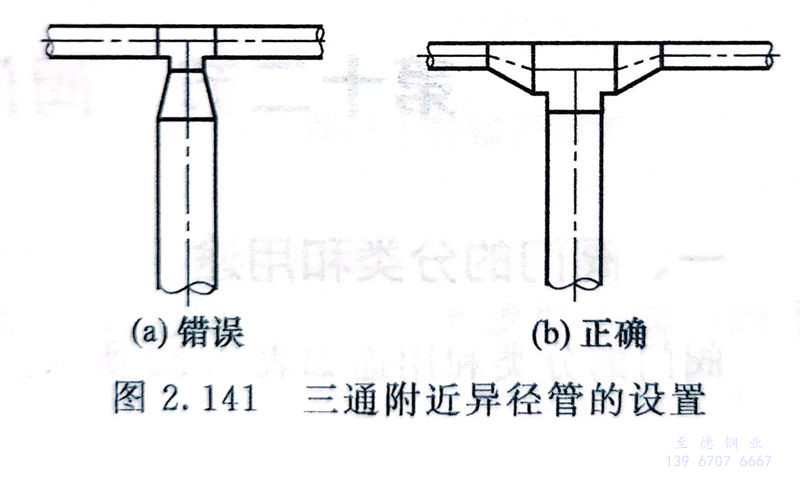

  ③. 在(zai)三通附近設置(zhi)異徑管(guan)時，對(dui)于匯(hui)流三通，異徑管(guan)應布置(zhi)在(zai)匯(hui)流前的管(guan)道上；對(dui)于分流三通，異徑管(guan)應布置(zhi)在(zai)分流后的管(guan)道上，見(jian)圖2.141。

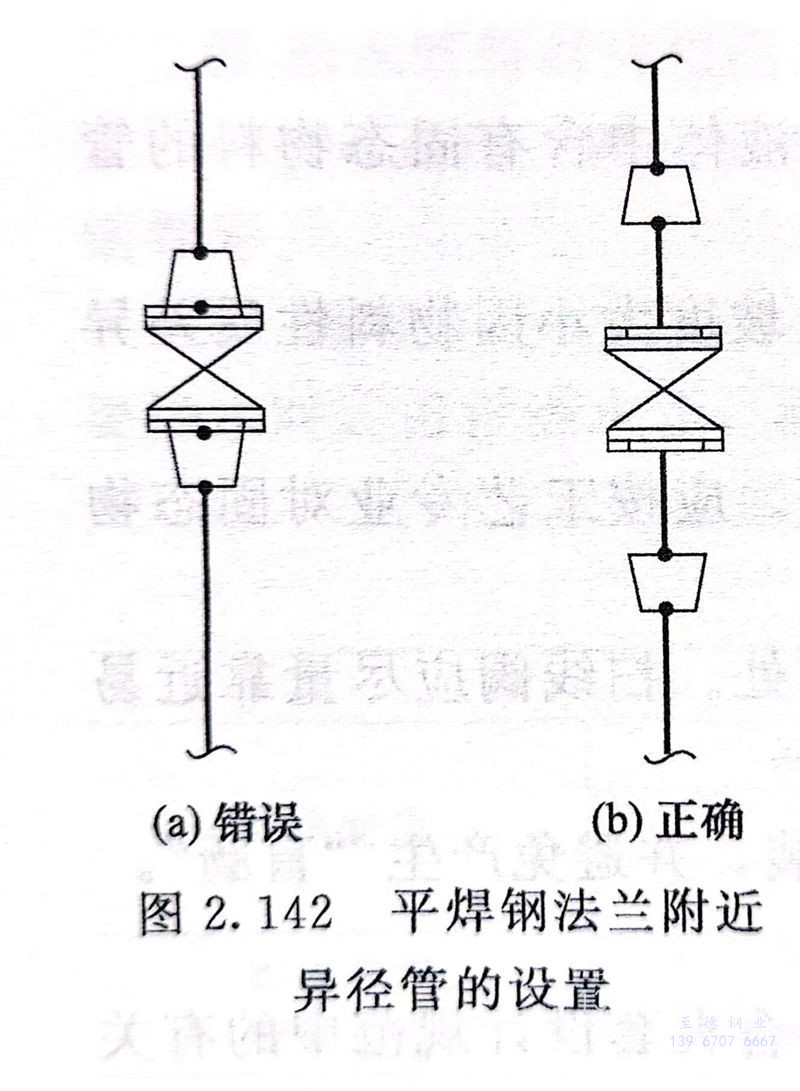

  ④. 平焊鋼法(fa)蘭不能直接與無縫大小頭焊接，必須有一直管段，見圖2.142。

四、調節閥(fa)兩側管道上的異徑管的配管設計

  ①. 調節閥(fa)兩側(ce)管(guan)道(dao)上的異徑管(guan)應緊靠(kao)調節閥(fa)。

  ②. 調(diao)節閥兩側管(guan)道上的異徑管(guan)宜采用底(di)平布置。
