1. 疏水(shui)閥的概念及分類

 疏水閥又叫疏水器，也叫阻氣排水閥，主要用于蒸汽設備或管道上，供排出冷凝水并防止蒸汽泄出。根據疏(shu)水閥工作原理的不同，疏水閥可分為以下幾種類型。

  ①. 機械型。依靠(kao)熱靜力式(shi)(shi)疏(shu)水(shui)閥內凝結(jie)水(shui)液位(wei)高度的變化而動(dong)作，包括：浮球式(shi)(shi)（浮子(zi)(zi)為封(feng)閉的空心球體(ti)）、敞口(kou)(kou)向(xiang)上(shang)浮子(zi)(zi)式(shi)(shi)（浮子(zi)(zi)為開口(kou)(kou)向(xiang)上(shang)的筒型）、敞口(kou)(kou)向(xiang)下浮子(zi)(zi)式(shi)(shi)（浮子(zi)(zi)為開口(kou)(kou)向(xiang)下的筒型）。

  ②. 熱靜力型(xing)。依靠液(ye)體(ti)溫度的變化而動(dong)作，包括：雙(shuang)金(jin)屬(shu)片（敏(min)感元件為雙(shuang)金(jin)屬(shu)片）、蒸汽壓力式（敏(min)感元件為波紋(wen)管或(huo)墨盒(he)，內(nei)部充入(ru)揮(hui)發性液(ye)體(ti)）。

  ③. 熱動(dong)力型。依靠液體(ti)的熱動(dong)力學性質的變化而動(dong)作。包括(kuo)：圓(yuan)盤式（由于在相同(tong)的壓(ya)力下，液體(ti)與氣體(ti)的流(liu)速不同(tong)，所產生的不同(tong)的動(dong)、靜壓(ya)力驅使圓(yuan)盤閥片動(dong)作）、脈沖式。

2. 疏(shu)水閥結構形式與工作原理

  熱(re)靜力(li)式疏水(shui)閥在蒸(zheng)汽(qi)加熱(re)系統中起到阻汽(qi)排水(shui)作(zuo)用，選(xuan)擇(ze)合適(shi)的(de)疏水(shui)閥，可使(shi)蒸(zheng)汽(qi)加熱(re)設備達(da)到最高工(gong)作(zuo)效率。要想(xiang)達(da)到最理想(xiang)的(de)效果(guo)，就要對各種類型疏水(shui)閥的(de)工(gong)作(zuo)性能、特點進行全面了解。

  疏(shu)(shu)水(shui)閥的(de)品種(zhong)很(hen)多，各有不同的(de)性能。選(xuan)用疏(shu)(shu)水(shui)閥時，首(shou)先(xian)應選(xuan)其(qi)特性能滿(man)足蒸(zheng)汽加熱設(she)備在最佳狀態(tai)下運(yun)行，然(ran)后才(cai)考慮其(qi)他客觀(guan)條件。疏(shu)(shu)水(shui)閥要能“識(shi)別”蒸(zheng)汽和凝結水(shui)，才(cai)能起到阻汽排水(shui)作(zuo)用。“識(shi)別”蒸(zheng)汽和凝結水(shui)基于(yu)三個(ge)原理(li)：密度差、溫度差和相變。根據這(zhe)(zhe)三個(ge)原理(li)制造(zao)出(chu)了機械型(xing)、熱靜力型(xing)、熱動(dong)力型(xing)這(zhe)(zhe)三種(zhong)類(lei)型(xing)的(de)疏(shu)(shu)水(shui)閥。

3. 疏水(shui)閥的布置

  ①. 疏水閥的安裝位(wei)置不應高于疏水點(dian)，并應便于操(cao)作和(he)維修。

  ②. 對于恒溫(wen)型疏(shu)(shu)水閥為得到動(dong)作(zuo)需要(yao)的溫(wen)度差，應有一定的過冷度，應在疏(shu)(shu)水閥前留有1m長的不保溫(wen)段。

  ③. 當疏(shu)水閥(fa)本(ben)體沒有過濾(lv)(lv)器時，應在疏(shu)水閥(fa)入(ru)口前安裝過濾(lv)(lv)器。

  ④. 布置疏水閥(fa)的出口管道(dao)時(shi)，應盡量減(jian)少背(bei)壓，管徑要大(da)，管道(dao)布置盡量短(duan)，少拐(guai)彎，盡量減(jian)少向上提升的立管。

  ⑤. 疏(shu)水閥(fa)的安裝(zhuang)要(yao)求

   a. 熱動力(li)式疏水(shui)閥應(ying)安裝在水(shui)平管道上。

   b. 浮球式疏水(shui)閥必(bi)須(xu)水(shui)平安(an)裝，布置在室外(wai)時，應采取必(bi)要的防凍措施。

  c. 雙金屬(shu)片式(shi)疏水(shui)閥可水(shui)平安(an)(an)裝或(huo)直立安(an)(an)裝。

  d. 脈沖式疏(shu)水閥(fa)應安裝在水平管道上，閥(fa)蓋朝上。

  e. 倒吊桶式（敞(chang)口(kou)向下浮(fu)子(zi)式）疏(shu)水(shui)閥(fa)應(ying)水(shui)平安裝(zhuang)，不(bu)可傾斜(xie)，在啟動前可充水(shui)或打開疏(shu)水(shui)閥(fa)入口(kou)閥(fa)，待凝結水(shui)充滿后再開疏(shu)水(shui)閥(fa)出口(kou)閥(fa)。冬季停止(zhi)操作時，要及時排出存水(shui)以免凍裂疏(shu)水(shui)閥(fa)。

  ⑥. 各(ge)凝(ning)結(jie)水排出(chu)(chu)點(dian)應單獨安(an)裝(zhuang)疏(shu)(shu)(shu)水閥(fa)，不應共用一個疏(shu)(shu)(shu)水閥(fa)。疏(shu)(shu)(shu)水閥(fa)的(de)安(an)裝(zhuang)位置(zhi)應低于(yu)凝(ning)結(jie)水排出(chu)(chu)點(dian)；疏(shu)(shu)(shu)水閥(fa)前要設置(zhi)切斷閥(fa)。疏(shu)(shu)(shu)水閥(fa)的(de)出(chu)(chu)口(kou)管(guan)盡量減(jian)少背壓，管(guan)道布置(zhi)應盡量短，少拐彎，盡量減(jian)少向上提升的(de)立管(guan)。

  ⑦. 疏(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)后凝(ning)結(jie)(jie)水(shui)(shui)(shui)管(guan)(guan)(guan)高于疏(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)，疏(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)出(chu)口(kou)管(guan)(guan)(guan)有向上(shang)(shang)的(de)提升立管(guan)(guan)(guan)時，疏(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)后應設止(zhi)回閥(fa)(fa)。幾(ji)個設備的(de)凝(ning)結(jie)(jie)水(shui)(shui)(shui)管(guan)(guan)(guan)連接(jie)在(zai)一(yi)起時，需在(zai)每個疏(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)后安裝止(zhi)回閥(fa)(fa)。熱(re)動力(li)式(shi)疏(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)后可不設止(zhi)回閥(fa)(fa)。從不同壓力(li)的(de)蒸汽疏(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)排出(chu)的(de)凝(ning)結(jie)(jie)水(shui)(shui)(shui)應分別接(jie)至各自的(de)凝(ning)結(jie)(jie)水(shui)(shui)(shui)總(zong)(zong)管(guan)(guan)(guan)，凝(ning)結(jie)(jie)水(shui)(shui)(shui)支(zhi)管(guan)(guan)(guan)應在(zai)凝(ning)結(jie)(jie)水(shui)(shui)(shui)總(zong)(zong)管(guan)(guan)(guan)上(shang)(shang)部順介質流向呈45°斜(xie)接(jie)。

  ⑧. 凝結水回(hui)收系統的冷凝水主管高于(yu)疏(shu)(shu)水閥時，除熱動力式疏(shu)(shu)水閥外，應在疏(shu)(shu)水閥后設止回(hui)閥。

  ⑨. 多個疏水閥同時(shi)使用時(shi)必須并聯安裝。

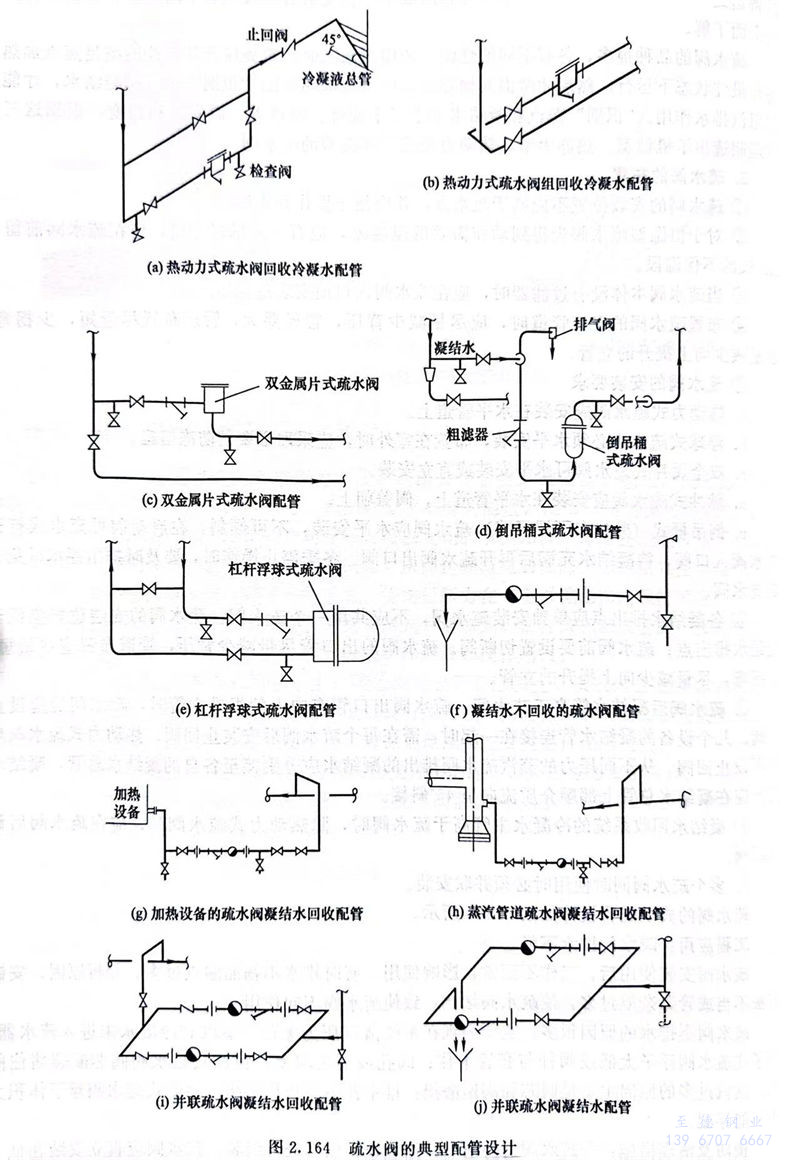

疏水閥(fa)的(de)典(dian)型配管設計(ji)如圖2.164所示。

  工程應(ying)用：疏水閥排水不暢

  疏水(shui)(shui)(shui)閥安裝使用后，工作不(bu)正常，影響使用。有時(shi)排水(shui)(shui)(shui)不(bu)暢而漏汽過多(duo)。分析原因，安裝方法不(bu)當或管路雜質過多(duo)，使疏水(shui)(shui)(shui)閥堵塞(sai)，致使疏水(shui)(shui)(shui)閥不(bu)起作用。

  疏(shu)(shu)水(shui)(shui)閥(fa)不排水(shui)(shui)的原因(yin)很多，主要(yao)表現在系統蒸汽壓力太(tai)低(di)，蒸汽和冷凝水(shui)(shui)未進入疏(shu)(shu)水(shui)(shui)器；浮(fu)(fu)子式疏(shu)(shu)水(shui)(shui)閥(fa)浮(fu)(fu)子太(tai)低(di)或閥(fa)桿與套管卡(ka)住(zhu)；閥(fa)孔(kong)或通道堵(du)塞；恒溫(wen)式疏(shu)(shu)水(shui)(shui)閥(fa)閥(fa)芯斷裂堵(du)住(zhu)閥(fa)孔(kong)。漏(lou)汽過多的原因(yin)主要(yao)是閥(fa)芯和閥(fa)座磨損；排水(shui)(shui)孔(kong)不能自(zi)行關(guan)閉；浮(fu)(fu)子式疏(shu)(shu)水(shui)(shui)閥(fa)浮(fu)(fu)子體積太(tai)小不能浮(fu)(fu)起。

預防(fang)及治理措(cuo)施：

  ①. 疏水(shui)閥(fa)安裝(zhuang)前應(ying)仔細(xi)檢查，然后進(jin)行組(zu)裝(zhuang)。疏水(shui)閥(fa)應(ying)直立安裝(zhuang)在低于(yu)(yu)管(guan)線的部位，閥(fa)蓋處于(yu)(yu)垂直位置(zhi)，進(jin)、出口處于(yu)(yu)同一水(shui)平，不可傾斜，以(yi)便于(yu)(yu)阻汽排水(shui)動(dong)作。安裝(zhuang)時應(ying)注(zhu)意(yi)介質的流向與閥(fa)體一致。

  ②. 疏水閥(fa)不(bu)排水可從下述幾(ji)處(chu)檢查(cha)處(chu)理(li)：調(diao)整系統蒸汽壓(ya)力(li)；檢查(cha)蒸汽管道閥(fa)門是否關閉或堵(du)塞(sai)；適當加(jia)重或更(geng)換(huan)浮子；如果(guo)是閥(fa)桿與套(tao)管卡住要檢修或更(geng)換(huan)；清除阻塞(sai)雜物(wu)，并在(zai)閥(fa)前(qian)裝置過(guo)濾器；更(geng)換(huan)閥(fa)芯。

  ③. 疏水器(qi)漏(lou)氣太多時，要處理以下幾處：如果是(shi)閥芯(xin)(xin)與(yu)閥座磨(mo)損漏(lou)汽，要用(yong)重鋼砂使閥芯(xin)(xin)與(yu)閥座相互研磨(mo)，使密封(feng)面達到密封(feng)；如果排水孔不能自行關閉，可(ke)(ke)檢查是(shi)否有污物堵(du)塞；如果浮子(zi)體積過小浮不起來，可(ke)(ke)適當增大浮子(zi)體積。
