簡單控(kong)制(zhi)系統是由被(bei)控(kong)對(dui)象、測量元件、變送器(qi)、控(kong)制(zhi)期和執(zhi)行(xing)器(qi)所組成(cheng)的單回路負反饋(kui)控(kong)制(zhi)系統。它是最(zui)(zui)基本、最(zui)(zui)常見、應用最(zui)(zui)為廣泛的控(kong)制(zhi)系統。

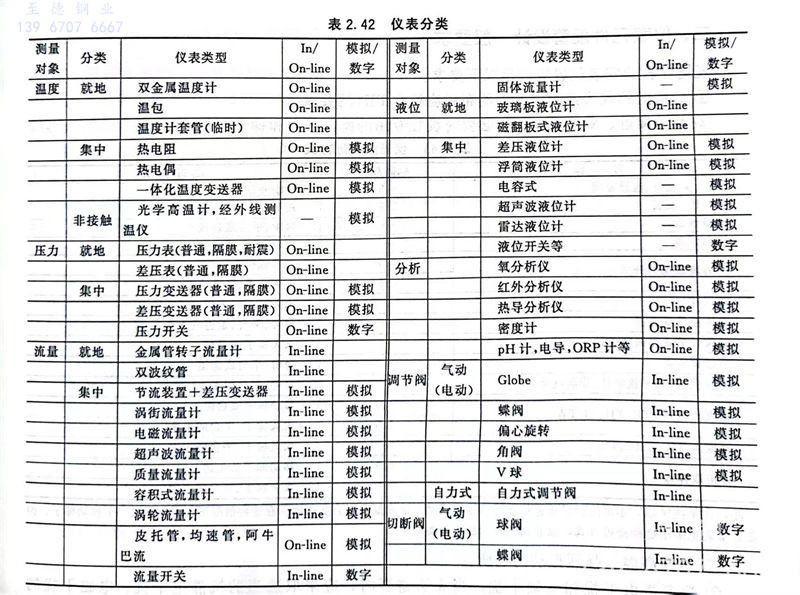

  按測量的工藝參數分(fen)(fen)(fen)為：溫度(du)、壓力、流量、液(ye)位(wei)、分(fen)(fen)(fen)析儀(yi)(yi)表(biao)(biao)。按操作需要分(fen)(fen)(fen)為：就(jiu)地(di)、遠傳類儀(yi)(yi)表(biao)(biao)。按控制要求(qiu)分(fen)(fen)(fen)為：調節閥、切斷閥等。按儀(yi)(yi)表(biao)(biao)使用能源分(fen)(fen)(fen)為：氣動、電動和液(ye)動儀(yi)(yi)表(biao)(biao)（較少用）。按儀(yi)(yi)表(biao)(biao)信號分(fen)(fen)(fen)為：模(mo)擬儀(yi)(yi)表(biao)(biao)、數字(zi)儀(yi)(yi)表(biao)(biao)。按儀(yi)(yi)表(biao)(biao)安裝位(wei)置分(fen)(fen)(fen)為：In-line（在管道(dao)里(li)）、On-line（在管道(dao)上(shang)）儀(yi)(yi)表(biao)(biao)。具體見表(biao)(biao)2.42。

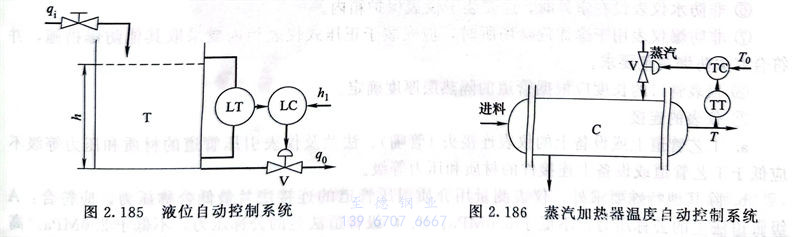

  如圖2.185所(suo)示，一(yi)個(ge)液位(wei)(wei)自動調節系(xi)統(tong)，液體儲罐（T）作為被控對(dui)象、一(yi)個(ge)液位(wei)(wei)變送器(qi)（LT），一(yi)個(ge)液位(wei)(wei)控制器(qi)（LC）和一(yi)個(ge)執行器(qi)（V）組成一(yi)個(ge)簡單的控制系(xi)統(tong)，通過執行器(qi)的開(kai)度(du)變化調節輸出量qo的量值大小，從而實現(xian)儲罐液面穩(wen)定，保(bao)持在一(yi)定范圍(wei)內。一(yi)般(ban)情況下，液位(wei)(wei)變送器(qi)（LT）和執行器(qi)（V）屬于配(pei)管設計范圍(wei)。

  如圖2.186所示，一(yi)個(ge)蒸汽(qi)加熱器(qi)(qi)作(zuo)為(wei)被控(kong)對象(xiang)（C）、一(yi)個(ge)溫度(du)變送器(qi)(qi)（TT）、一(yi)個(ge)溫度(du)控(kong)制(zhi)器(qi)(qi)（TC）和(he)一(yi)個(ge)蒸汽(qi)流量控(kong)制(zhi)閥(fa)作(zuo)為(wei)執(zhi)行(xing)器(qi)(qi)（V）組成一(yi)個(ge)蒸汽(qi)加熱器(qi)(qi)溫度(du)自(zi)動控(kong)制(zhi)系統。

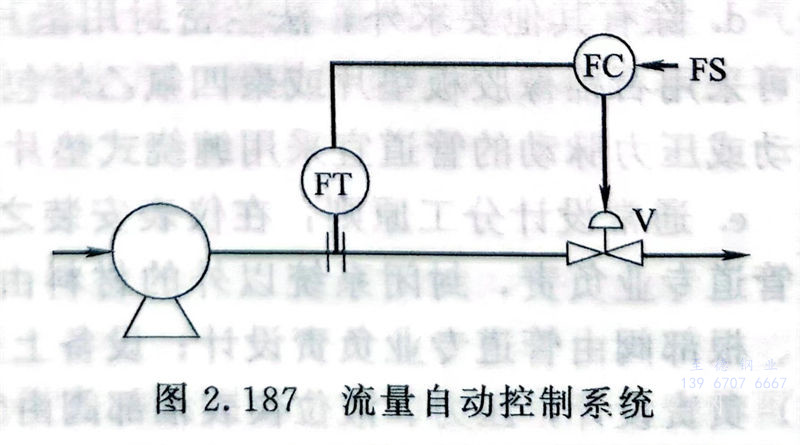

  如圖(tu)2.187所示(shi)，是一個流(liu)(liu)量(liang)自動控制系(xi)，其中，管理系(xi)統作(zuo)為被控對象、一個流(liu)(liu)量(liang)計(ji)（FT）、一個流(liu)(liu)量(liang)控制器（FC）和一個流(liu)(liu)量(liang)控制閥作(zuo)為執行器。

工程應用(yong)：不明白儀表(biao)控制基本原理(li)造(zao)成的配管設計錯誤

  儲(chu)罐（T）的(de)直(zhi)徑(jing)40m，某配管設(she)計(ji)人(ren)，因不(bu)清楚基本的(de)儀表控制原理(li)，把液位變送(song)器(qi)（LT）和執行器(qi)（V）分別(bie)布置(zhi)在了儲(chu)罐的(de)兩側，造成(cheng)液位變送(song)器(qi)（LT）和執行器(qi)（V）距離偏遠，無(wu)法(fa)連接(jie)的(de)設(she)計(ji)錯誤。
