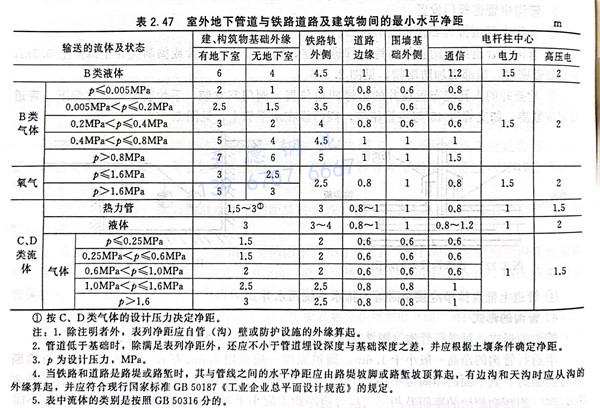

室外(wai)地(di)下管(guan)道與(yu)鐵路(lu)道路(lu)及建(jian)筑物間的最小(xiao)水(shui)平凈距見(jian)表2.47。

①. 按C、D類氣體的設(she)計壓力(li)決定凈距。

   注：1. 除注明者外，表列凈距應自(zi)管（溝(gou)）壁或防護設施(shi)的(de)外緣算起。

         2. 管道低(di)于(yu)基礎時，除滿足表列凈距(ju)外(wai)，還應不小于(yu)管道埋(mai)設深度與(yu)基礎深度之差(cha)，并應根據土(tu)壤條件確定凈距(ju)。

         3. p為設(she)計壓力，MPa。

         4. 當鐵路(lu)(lu)和(he)道路(lu)(lu)是路(lu)(lu)堤或路(lu)(lu)塹時，其與管線之間的水平凈距應(ying)由路(lu)(lu)堤坡腳或路(lu)(lu)塹坡頂(ding)算起，有(you)邊溝(gou)和(he)天溝(gou)時應(ying)從溝(gou)的外(wai)緣算起，并應(ying)符(fu)合(he)現行(xing)國家標準GB50187《工業企業總(zong)平面(mian)設計規范》的規定。

         5. 表(biao)中流(liu)體的類別是按照GB50316分的。

工程(cheng)應(ying)用：某裝置埋地 RTR管道的設計(ji)

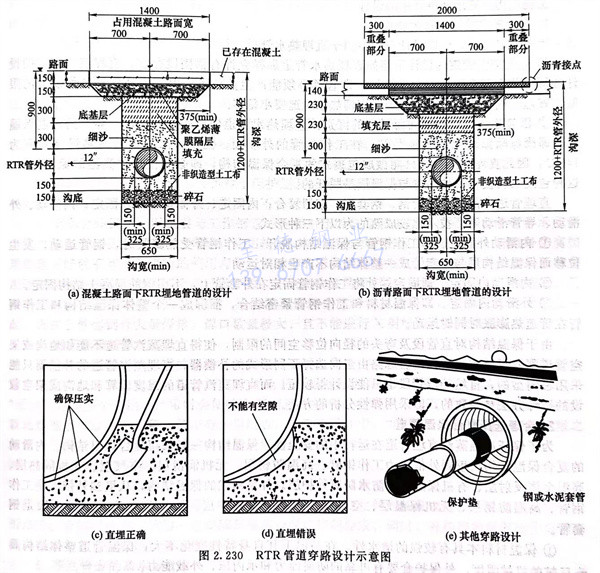

     某裝置埋地(di)RTR管道(dao)需要(yao)穿越(yue)混(hun)凝(ning)土路面(mian)和(he)瀝青路面(mian)，最大允許埋設(she)覆土深度取決于回填土的顆粒及RTR管子(zi)本身，可參考(kao)AWWAM45設(she)計(ji)要(yao)求，見圖(tu)2.230。

工程應用：管(guan)(guan)溝內可燃(ran)介質(zhi)管(guan)(guan)道的配管(guan)(guan)設計

    某裝(zhuang)置的甲醇(chun)介(jie)質(zhi)需(xu)要收集(ji)到DN2000的管道(dao)內(nei)(nei)，這根管道(dao)設計(ji)溫(wen)度(du)為(wei)-15.8～80℃，設計(ji)壓(ya)力為(wei)0.8MPa，管線長度(du)200m。為(wei)了滿足工藝的高(gao)度(du)要求，需(xu)要布(bu)置在地面(mian)以(yi)(yi)下，采(cai)用(yong)管溝內(nei)(nei)布(bu)置，再用(yong)細沙直(zhi)埋，以(yi)(yi)避免危險介(jie)質(zhi)在溝內(nei)(nei)聚集(ji)，引起事故。在溝底(di)設置混(hun)凝土(tu)管墩以(yi)(yi)支撐(cheng)甲醇(chun)管道(dao)，在管道(dao)中間位置設置固定(ding)支架。管溝的頂部高(gao)出地面(mian)300mm，并覆蓋混(hun)凝土(tu)板，避免雨水(shui)等進入溝內(nei)(nei)。
