一(yi)、管廊(lang)管道配管設計的一(yi)般要求
①. 管(guan)廊上進出裝(zhuang)置的管(guan)道方位和(he)標高應與相(xiang)鄰裝(zhuang)置或全(quan)廠性管(guan)廊協調。
②. 對(dui)于分(fen)(fen)期建(jian)設(she)的(de)(de)裝(zhuang)置(zhi)，管(guan)道布置(zhi)應符合分(fen)(fen)期建(jian)設(she)的(de)(de)要求，如管(guan)廊上總管(guan)的(de)(de)端點采用法蘭連接或設(she)置(zhi)切斷(duan)閥門。
③. 全廠性管廊或管墩上（包(bao)括穿(chuan)越管涵）應(ying)留有(you)10％～30％的(de)裕量(liang)，并(bing)考慮(lv)其載荷。裝(zhuang)置管廊宜留有(you)10％～20％的(de)裕量(liang)，并(bing)考慮(lv)其載荷。
管(guan)廊(lang)上大(da)口(kou)(kou)徑管(guan)子(zi)可以排在(zai)管(guan)廊(lang)兩側靠近(jin)柱子(zi)位置，小管(guan)排在(zai)中間(jian)。管(guan)廊(lang)宜有10％～30％的預(yu)留(liu)空(kong)間(jian)，需(xu)要根據具體項目估計(ji)。如果預(yu)留(liu)的為大(da)口(kou)(kou)徑管(guan)子(zi)，則空(kong)余的位置在(zai)靠近(jin)柱子(zi)的管(guan)廊(lang)一側，而不是中間(jian)預(yu)留(liu)，如果預(yu)留(liu)空(kong)間(jian)管(guan)子(zi)口(kou)(kou)徑未知，可中間(jian)空(kong)余。
④. 大直(zhi)徑管(guan)道宜靠(kao)(kao)近管(guan)廊(lang)柱(zhu)子布(bu)置，小直(zhi)徑、氣體管(guan)道和(he)公用物料管(guan)道宜布(bu)置在管(guan)廊(lang)的(de)(de)中(zhong)間。大直(zhi)徑管(guan)道盡(jin)量靠(kao)(kao)近管(guan)廊(lang)柱(zhu)子布(bu)置，有利(li)于管(guan)廊(lang)的(de)(de)結構設(she)計，經濟合理。

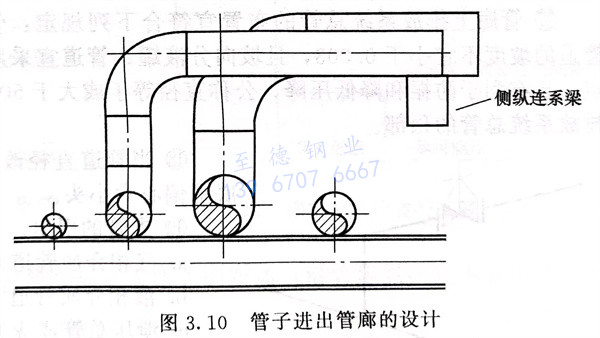

⑤. 需(xu)要熱補償的管(guan)(guan)道宜布置在管(guan)(guan)廊(lang)一側，便于集中設置“II”形補償器。管(guan)(guan)子在進出(chu)管(guan)(guan)廊(lang)時，宜統一標高，并在管(guan)(guan)廊(lang)的側縱(zong)連系梁上統一支撐，見(jian)圖3.10。
高(gao)溫管道(dao)的“II”形補(bu)償(chang)(chang)器(qi)應設在(zai)兩個(ge)固定(ding)架的中間。當有兩根以上高(gao)溫管道(dao)時，補(bu)償(chang)(chang)器(qi)應盡可能套著布置(zhi)，且(qie)補(bu)償(chang)(chang)量大的管道(dao)布置(zhi)在(zai)外(wai)側(ce)，如圖3.11所示(shi)。為(wei)不影(ying)響其他(ta)管道(dao)的布置(zhi)，補(bu)償(chang)(chang)器(qi)應高(gao)出1000mm以上（或根據項目(mu)實際(ji)情況確定(ding)）。在(zai)補(bu)償(chang)(chang)器(qi)的兩側(ce)應設導向架。
⑥. 采用II形補(bu)償(chang)器的(de)液相、氣液相、蒸汽管(guan)道(dao)應設(she)置放(fang)凈管(guan)。
⑦. 介(jie)質(zhi)操(cao)作(zuo)溫(wen)度等于(yu)或高(gao)于(yu)250℃的管道宜布(bu)置(zhi)(zhi)在上(shang)層；布(bu)置(zhi)(zhi)在下(xia)層的介(jie)質(zhi)操(cao)作(zuo)溫(wen)度等于(yu)或高(gao)于(yu)250℃的管道可布(bu)置(zhi)(zhi)在外側，但不應與(yu)液(ye)化(hua)烴管道相鄰。
⑧. 蒸(zheng)汽、裝(zhuang)置空(kong)氣(qi)(qi)、氮(dan)氣(qi)(qi)、儀表空(kong)氣(qi)(qi)等公用(yong)物料管道及工藝氣(qi)(qi)體(ti)管道宜布置在上層。
⑨. 液化烴和腐(fu)蝕(shi)性(xing)介(jie)質管(guan)道(dao)(dao)宜布置在(zai)下(xia)(xia)層(ceng)，但腐(fu)蝕(shi)性(xing)介(jie)質管(guan)道(dao)(dao)不應布置在(zai)電動機的(de)正(zheng)上方。低溫介(jie)質管(guan)道(dao)(dao)宜布置在(zai)下(xia)(xia)層(ceng)。液化烴和腐(fu)蝕(shi)性(xing)介(jie)質管(guan)道(dao)(dao)布置在(zai)下(xia)(xia)層(ceng)，一旦發生泄漏，不會影響到管(guan)廊上的(de)其(qi)他管(guan)道(dao)(dao)，減(jian)小事(shi)故的(de)危害(hai)。
⑩. 低溫(wen)介(jie)(jie)質(zhi)(zhi)管道(dao)、液化烴(jing)管道(dao)和其他應(ying)避免受熱(re)的管道(dao)不應(ying)布(bu)置在熱(re)介(jie)(jie)質(zhi)(zhi)管道(dao)的正上方或與(yu)不保溫(wen)的熱(re)介(jie)(jie)質(zhi)(zhi)管道(dao)相鄰布(bu)置。
?. 工藝(yi)管道應(ying)根據兩端(duan)所(suo)連接設備管口的(de)標高可(ke)布置在上層或下(xia)層，以便做到(dao)“步步低”或“步步高”。
?. 氫氣管道與其(qi)他管道共架敷設(she)或(huo)分(fen)層(ceng)布(bu)置時，氫氣管道宜布(bu)置在(zai)外側(ce)并在(zai)上層(ceng)。
?. 電(dian)纜槽(cao)架(jia)(jia)和儀表槽(cao)架(jia)(jia)宜布(bu)置(zhi)在上層(ceng)，以便于分層(ceng)管(guan)理。槽(cao)架(jia)(jia)的附近(jin)或正下方不應布(bu)置(zhi)有熱影響的管(guan)道。
?. 氧(yang)氣管道(dao)(dao)與可(ke)燃(ran)氣體、可(ke)燃(ran)液體管道(dao)(dao)共(gong)架敷設(she)時(shi)應布(bu)(bu)置(zhi)(zhi)在一側，不宜布(bu)(bu)置(zhi)(zhi)在可(ke)燃(ran)氣體、可(ke)燃(ran)液體管道(dao)(dao)的正上(shang)方(fang)或正下方(fang)；平行布(bu)(bu)置(zhi)(zhi)時(shi)凈距不應小于500mm，交(jiao)叉布(bu)(bu)置(zhi)(zhi)時(shi)凈距不應小于250mm。當(dang)管道(dao)(dao)采用(yong)焊接連接結構并無閥門時(shi)，平行布(bu)(bu)置(zhi)(zhi)時(shi)凈距可(ke)取250mm。兩類管道(dao)(dao)之間宜用(yong)公用(yong)工(gong)程管道(dao)(dao)隔開。GB50160《石油(you)化工(gong)企業(ye)設(she)計防火規范(fan)(fan)》和(he)GB 50316《工(gong)業(ye)金屬(shu)管道(dao)(dao)設(she)計規范(fan)(fan)》也是這樣規定的。
?. 管道上(shang)的閥門、法蘭或活接頭應靠近管廊梁布置。
?. 管(guan)廊上(shang)(shang)(shang)有坡度要求的管(guan)道，可采取調整(zheng)管(guan)托高度、管(guan)托上(shang)(shang)(shang)加型鋼或(huo)鋼板(ban)上(shang)(shang)(shang)加墊枕(zhen)等措施。
?. 管(guan)廊上(shang)排放(fang)系(xi)統(tong)總(zong)(zong)管(guan)的(de)布(bu)置宜符合下列規定：管(guan)道宜布(bu)置在(zai)管(guan)廊的(de)頂(ding)層(ceng)或柱子上(shang)方(fang)；管(guan)道的(de)坡度不宜小于(yu)0.003，且(qie)坡向(xiang)分液罐；管(guan)道宜采用(yong)自然補償(chang)的(de)方(fang)式；考(kao)慮到(dao)兩相(xiang)流(liu)的(de)特點，且(qie)有利于(yu)防振和降低壓降，公稱(cheng)直徑(jing)等(deng)于(yu)或大于(yu)50mm的(de)支(zhi)管(guan)，應順介質流(liu)向(xiang)45°斜接至排放(fang)系(xi)統(tong)總(zong)(zong)管(guan)的(de)頂(ding)部。
?. 當管(guan)(guan)道直徑改變(bian)時(shi)，為保持管(guan)(guan)底標高一致(zhi)，應采用底平偏心大小頭。
?. 支(zhi)管(guan)的(de)引(yin)出。
a. 氣相介質管道宜從總(zong)管上部引出。
b. 液相介質(zhi)管(guan)道宜從總管(guan)下部引(yin)出。
c. 泄壓(ya)總管(guan)(guan)或火炬總管(guan)(guan)上的支管(guan)(guan)應順介質流(liu)向與(yu)總管(guan)(guan)成45°斜(xie)接(jie)。

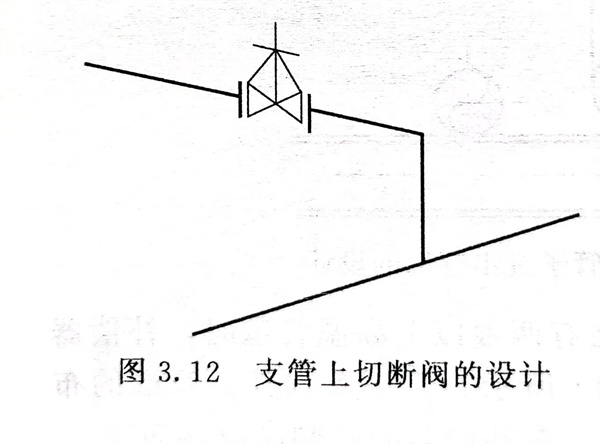

d. 支管(guan)(guan)上若安裝切斷閥(fa)時，閥(fa)門(men)應安裝在靠(kao)近主管(guan)(guan)的水平段上，見圖3.12。
二、管廊(lang)界區管道接點及梯子(zi)平臺的設計
進入裝(zhuang)置界區處的(de)第一個管架宜作為固(gu)定架，在此(ci)處集中(zhong)設切斷閥(fa)、儀表、盲板、平(ping)臺(tai)和梯子，如(ru)圖(tu)3.13所示。管子上的(de)閥(fa)門(men)布置在平(ping)臺(tai)兩側。有的(de)項目為了方便操作閥(fa)門(men)，還設計了閥(fa)門(men)伸長桿。
界區閥門附近一般有排凈閥門，有的項目為(wei)了(le)便于操作維護(hu)這些(xie)閥門，在(zai)這一跨管廊管道(dao)底部通(tong)鋪(pu)了(le)箅子板(ban)。
